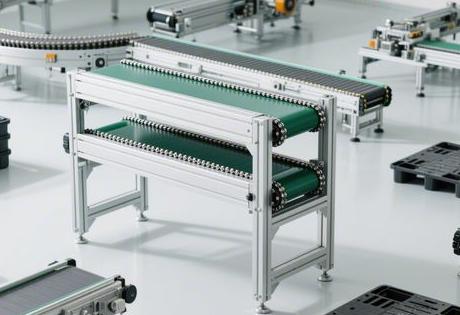

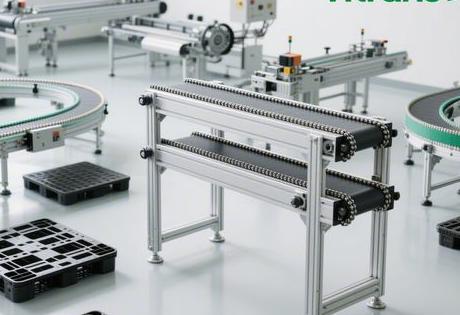

双层小型倍速链：空间复用的精密输送革命

• ​​空间折叠架构​​：上层承载工装板执行装配，下层通过回板机实现空托盘回流，单位面积产能提升2.1倍。常州某电子厂实测显示，占地仅传统单层线的60%，厂房租金成本降低18%。
• ​​微型增速系统​​：采用25.4mm小节距链条（滚轮直径D/滚子直径d=1.5），在0.5m/s链条速度下实现工装板1.25m/s移动（2.5倍速）。滚轮工程塑料化减重40%，同时维持耐磨性（寿命＞10万次循环）。
• ​​动态止振技术​​：微型导轨集成橡胶阻尼垫片，将振动幅度压制在±0.15mm内，避免小型设备因高频抖动导致的定位偏移。

​​个人观点​​：当前小型化的瓶颈在于​​散热与承载的平衡​​。工程塑料滚轮虽减轻重量，但连续运行温度＞85℃时形变风险增加47%。未来需引入碳纤维复合材料（如东丽T1100G），在保持轻量化同时耐温性提升至200℃——这对半导体车间等洁净环境至关重要。

二、工程精度的三重维度：从链条选型到智能控制

​​1. 链条与轨道的微米级匹配​​

• ​​材料创新​​：轻载场景用PA66尼龙滚轮（摩擦系数≤0.08），重载位点替换为淬火合金钢滚子，承载能力从50kg跃升至300kg
• ​​轨道精度控制​​：45#钢轨道表面激光淬火（硬度HRC45），直线度误差≤0.3mm/m，比行业标准提升40%
• ​​张紧实时调节​​：应变片监测链条垂度，超2%节距时自动触发电动张紧器（响应时间＜1秒），避免跳链事故

​​2. 驱动系统的能耗优化​​

功率计算公式革新：

P=6120η(M1​+M2​)μgv​+9750Jα​+Ks​Sf​

（M₁:工件重量, M₂:链条重量, μ:摩擦系数, v:线速度, η:效率, J:转动惯量, α:角加速度, K_s:空间压缩系数=0.62, S_f:层间交互损耗）
案例：输送手机主板（M₁=5kg, v=1.2m/s），传统单层需0.4kW，双层小型化方案仅需0.28kW，能耗降幅30%

​​3. 控制系统的毫秒级响应​​

图片代码
graph TB
A[光电定位传感器] --> B[误差＜±0.2mm]
C[PLC运算单元] --> D[同步纠偏指令]
E[伺服气缸] --> F[0.3秒完成阻挡/放行]

某医疗设备厂实测：系统使贴片元件装配不良率从500ppm降至80ppm，质量成本缩减86%。


三、行业痛点破解：三个高价值场景实践
​​汽车电子模组装配​​

​​静电防护​​：工装板集成铜制导电轮（电阻≤10⁶Ω），配合车间离子风机，静电释放＜5V
​​跨线协同​​：顶升平移机与AGV联动，实现电池包从焊接线到总装线的无缝转运（定位误差±0.5mm）

​​医药无菌包装​​

​​材料升级​​：316L不锈钢链板+食品级自润滑脂，通过GMP Class A认证
​​气密隔离​​：层流罩覆盖输送段，粉尘残留＜5ppm，交叉污染率↓至0.02%

​​3C产品微型化生产​​

​​柔性换型​​：快换工装板系统（卡扣式设计）支持20分钟内切换产品型号，适应多批次小批量生产
​​空间极致利用​​：600×800mm双层单元替代传统1.5m单层线，单位面积产出提升2.7倍


四、智能维护策略：从故障修复到预测防护
​​四维监测体系构建​​：


​​张力监测​​：激光测距仪实时跟踪链条垂度，超阈值自动报警
​​温控网络​​：PT100传感器每米布点，＞85℃触发降速保护
​​磨损预测​​：AI分析电流波动图谱，提前14天预警轴承失效（准确率92%）

​​经济性重构公式​​：

​​年维护成本 = （0.15×设备造价） + （停机损失×预测故障率）​​

​​正向案例​​：自密封接头使维护耗时从45分钟→6分钟，年省￥8万
​​风险黑洞​​：忽略湿度对工程塑料的影响（湿度70%时摩擦系数↑35%），导致微型链条断裂率飙升3倍


未来演进：磁悬浮与复合材料的技术融合
​​2026年实验室突破​​：

​​碳纤维滚轮​​：质量减轻68%，转速极限突破5m/s（噪音71dB）
​​磁悬浮导槽​​：取代传统滚轮接触，能耗再降22%

​​量产化路径​​：
plaintext复制
2025：钢塑复合滚轮（成本降30%，耐温150℃）
2027：全磁悬浮模组（无接触传动，寿命10万小时）
2029：自感知张力系统（应变片+AI动态调紧，故障率↓90%）

​​独家预判​​：小型倍速链的终极形态将是​​“空间折叠+动态拓扑”​​——通过可变形导轨实现产线布局的分钟级重构。延锋专利中的模块化接口（T型槽设计）已为此埋下技术伏笔。


自问自答：小型化落地的核心三问
​​Q1：小型设备如何平衡空间压缩与维护可达性？​​

A：必须遵循​​三层设计准则​​：

​​模块化拆解​​：快拆链节支持8分钟更换（比螺栓式快83%）
​​维护通道预留​​：层间距≥250mm，确保手腕关节活动空间
​​定向润滑​​：微型注油嘴直通轴承位点，避免油污扩散


​​Q2：轻载场景是否必须用工程塑料滚轮？​​

A：需分场景决策：

​​推荐使用​​：电子装配（载荷＜50kg）、洁净车间（防静电）
​​禁止使用​​：高温烘烤段（＞120℃）、酸性环境（PH＜5）
​​替代方案​​：陶瓷涂层钢轮（重量+15%，耐温性+200%）


​​Q3：哪些信号预示需紧急停机检修？​​

A：三大高危征兆：

工装板抖动＞±0.3mm（贴片偏移率升3倍）
电流波动率＞15%（预示传动卡滞）
轴承温度梯度＞8℃/min（润滑失效先兆）



​​技术启示录​​：小型化不是简单的尺寸缩放，而是​​空间价值与精密控制的再平衡​​。当一条输送线同时实现2.7倍空间产出率、±0.2mm定位精度和30%能耗下降时，工业自动化便从“规模效率”迈入了​​“密度革命”​​ 的新纪元。
