双层倍速链回转输送线：空间革命与效率跃升的双驱引擎

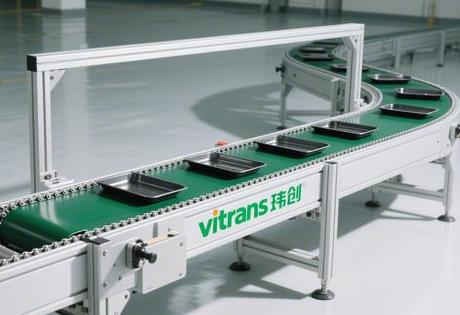

一、结构解析：双层的精妙协同

​​双工作层+回流层​​的架构是核心创新。上层承载工装板执行装配任务，下层则专用于​​空载板的自动化回流​​。移载机作为垂直枢纽，通过升降运动连接两层轨道，形成封闭循环系统。

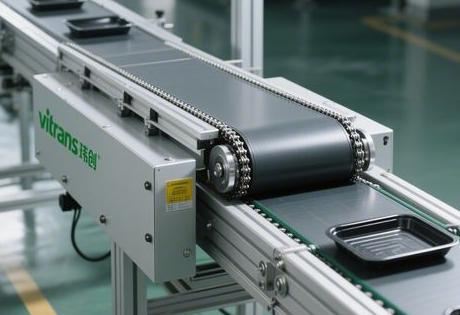

倍速链的“加速”奥秘在于​​滚轮-滚子的复合运动​​。当链条被驱动时，滚子沿导轨滚动前进，同时带动上方滚轮自转。工装板同时获得链条位移速度（v0）和滚轮旋转的线速度（v1），最终速度达到链条速度的​​2-3倍​​（理论计算v= v0(1+D/d)，D为滚轮直径，d为滚子直径）。

关键组件的高精度配合保障了稳定性：

• ​​合金钢链条​​：耐磨抗拉，单链负载可达数百公斤
• ​​异型材导轨​​：定制化截面形状，减少摩擦损耗
• ​​气动阻挡器​​：精准控制工装板停留节拍
• ​​PLC中控系统​​：协调移载机与双链同步运作

二、效率跃升：空间与时间的双重压缩

​​平面利用率提升40%-60%​​。传统单层产线需额外设置回流通道，而双层结构将回流系统置于生产线下部，直接释放地面空间。电子厂案例显示：同等产能下，产线长度缩短35%，场地租金成本下降22%。

​​生产-回流并行运作​​突破效率天花板：

plaintext复制
| 层级 | 功能         | 利用率 | 节拍控制方式      |
|------|--------------|--------|-------------------|
| 上层 | 产品装配     | >95%   | 阻挡器定点停止    |
| 下层 | 空载板回流   | 100%   | 连续运行          |
这种双轨协同使整体效率达到单层线的1.8-2.2倍，尤其在​​多工序装配场景​​中优势显著。

三、负载与稳定：重载场景的可靠支撑
不同于皮带输送线的柔性传动，倍速链的​​刚柔并济结构​​带来独特优势：

​​导轨全接触支撑​​：分散压力点，避免单点过载
​​滚子-滚轮间隙配合​​：轻载时减少摩擦，重载时转为刚性传动
​​三倍速加强链​​：汽车发动机装配线可承载500kg/工位

某家电企业实测数据显示：连续运行2000小时后，链条伸长率<0.3%，远低于普通输送链2%的行业标准。这种稳定性使其能处理​​形状不规则的重型工件​​，如电机壳体、机床基座等。

四、柔性适配：模块化重构行业边界
​​非标定制是常态而非例外​​。70%以上的应用需要根据场景深度改造：
plaintext复制
• 电子行业：轻量化设计(载重<50kg)+防静电滚轮
• 汽车制造：加强型链节+重载移载机
• 食品加工：不锈钢材质+防水轴承
• 医药车间：无尘润滑系统+封闭式导轨
模块化组件实现“即插即用”的灵活性：

可拆卸机架：快速调整线体长度
接口标准化：对接AGV或机械臂
层高可调：适应未来工艺变更


五、通用性困境：标准化缺失的挑战
尽管优势显著，但行业仍面临​​兼容性瓶颈​​：

链轮节距不统一：A厂商8mm链节无法匹配B厂10mm链轮
电气接口多样化：PLC信号协议互不兼容
载重分级混乱：同规格标注承载能力相差30%

解决路径在于​​生态协同​​：

“未来需要建立类似输送设备领域的‘USB标准’——通过行业协会主导制定：


关键部件互换规范
载重测试统一标准
通信协议开放框架”

——引自某智能装备研究院白皮书



六、智造前瞻：从自动化向认知进化
当5G+工业互联网注入传统输送线，新一代系统正在突破物理边界：

​​数字孪生预调优​​：在虚拟空间模拟不同布局的效率参数
​​自感知节拍控制​​：通过负载重量动态调整倍速比
​​预测性维护​​：振动传感器提前两周预警链节疲劳

在东莞某智能工厂的实践中，接入AI算法的倍速链系统使​​换型时间缩短67%​​——当生产线切换产品型号时，系统自动计算最优阻挡器分布与移载机升降节奏。这种动态适应能力，正重新定义“柔性制造”的内涵。

​​输送线不再是机械的轨道，而是会思考的生产节拍器。当双层结构在垂直方向折叠空间，倍速效应在时间维度压缩流程，工业4.0的效率哲学便在这三维重构中显形。​​

自问自答：透视技术核心
​​Q1：倍速链的“倍速”如何突破物理限制？​​

A：通过​​滚轮-滚子的运动叠加​​实现工装板增速。滚子带动链条整体前进时，滚轮与工装板的摩擦传动产生附加速度，理论速度可达链条的3倍，实际应用多在2.5倍左右。
​​Q2：为何汽车行业偏爱此类输送线？​​

A：关键在​​重载兼容性与节拍控制​​：

发动机等重型部件需强承载结构
装配工位停留时间差异大，阻挡器实现差异化节拍
下层空托盘回流避免交叉污染

​​Q3：定制化会阻碍技术推广吗？​​

A：恰相反——​​模块化设计将定制转化为优势​​：

• 基础框架标准化（链节/导轨接口统一）

• 功能组件可选配（重载/防尘/防腐模块）

• 数字孪生平台预验证改装方案

这使得同条产线既能服务电子轻装配，经模块更换后也可支持光伏组件生产。
