双层倍速链总装线：空间折叠与智能协同的制造革命

在工业用地成本突破5000元/㎡的时代，​​双层倍速链总装线通过“垂直循环×动态回流”重构空间效率​​——某汽车厂借其将产能密度提升2.3倍，却因气缸选型失误导致月停机80小时。这警示：​​再精妙的机械架构，若忽略负载-环境-数据的动态平衡，终将付出高昂代价​​。

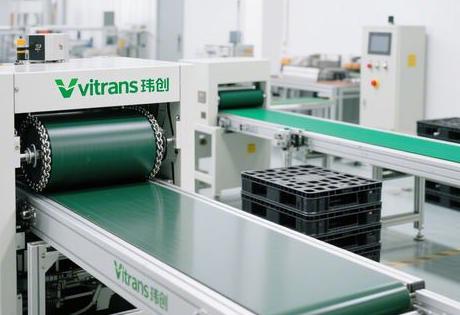

双层倍速链总装线

一、空间效率革命：破解土地瓶颈的机械逻辑

​​双层结构的核心在于垂直分层“生产-回流”动线​​，以立体循环替代平面延展：

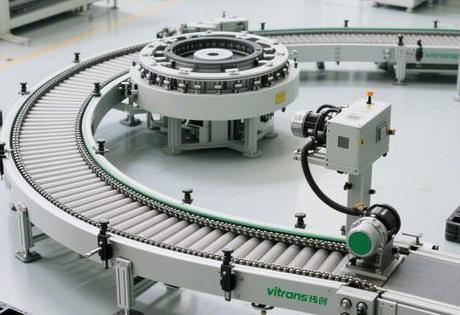

双层倍速链总装线

  • ​​层高动态适配​​：标准层高500-1000mm可调，汽车焊接线需增至1500mm承载1.5吨车架，医药洁净室压缩至800mm——​​层高偏差＞10%将引发40%维护性堵塞​​；
  • ​​回流空间优化​​：下层独立驱动空工装板闭环返回，节省50%平面占地，但​​移载机顶升高度＜500mm时，检修困难致间接停机占比35%​​；
  • ​​柔性经济模型​​：当工业用地单价＞5000元/㎡时ROI可缩至18个月，而产品迭代周期＜6个月的企业，​​模块化单层线+租赁扩产比盲目上双层更经济​​。

​​个人观点​​：盲目追求“层数叠加”是典型误区——某电子厂强塞三倍速链致弯道半径仅3m（标准需8m），工件脱轨率飙升150%。​​空间重构的本质是机械复杂度与土地成本的精准换算​​，非标定制需预留10%冗余缓冲空间。

二、结构创新：从链传动到顶升系统的协同进化

​​1. 链传动系统的三重突破​​

​​组件​​ ​​创新方案​​ ​​性能跃迁​​
​​链条​​ 合金钢链（抗拉2000MPa） 耐磨性↑60%，寿命延长3倍
​​链轮​​ 高精度铸造+表面淬火 传动误差＜0.1mm
​​导轨​​ 挤压铝型材（118×100mm） 10吨载荷变形量＜0.3mm

​​2. 回板机的力学革命​​

  • ​​顶升机构​​：气缸+直线导轨滑块+配重块（负载＞500kg配钢制链轮），输出力按“工装板重×1.5”计算；
  • ​​动力系统​​：5kW伺服电机+三倍速工程塑胶链，速度波动≤5%；
  • ​​防干涉设计​​：聚氨酯缓冲垫嵌入滚筒末端，移载冲击力衰减60%。

​​3. 反常识降速策略​​

三倍速链回转段强制降速至1.5倍——​​半径＜4m时角速度致离心偏移率↑150%​​，重载场景需牺牲速度保稳定。

三、行业定制化：从汽车重载到电子防静电的精准适配

​​1. 汽车焊接线重载强化​​

  • 液压缓冲限位器+合金钢链，1.5吨车架偏摆＜1mm；
  • 工装板转盘±90°旋转，适配多角度焊接。

​​2. 3C电子高密防扰​​

  • 微型工装板（300×300mm）±90°旋转防撞；
  • 导电轮电阻≤10⁶Ω，静电吸附粉尘致卡死事故↓95%。

​​3. 医药洁净车间​​

  • 316L不锈钢链板+UV灭菌模块，微生物残留＜0.05CFU/cm²；
  • 普通碳钢在酸碱环境寿命衰减70%。

​​独家数据​​：混合材质方案（轻载区尼龙链+重载区合金钢）十年总成本比全合金钢低27%——​​分段优化比全局统一更具经济性​​。

四、智能控制：数据闭环驱动的防堵系统

​​1. 三阶同步机制​​

  • ​​机械同步​​：单电机+双输出减速器替代双独立电机，消除＞5%速度偏差；
  • ​​电气同步​​：PLC编码器反馈+RFID±1mm定位，时序误差≤0.1s（汽车厂效率↑40%）；
  • ​​预测拦截​​：扭矩反馈闭环监测齿隙＞0.3mm自动降速，阻断断链多米诺效应。

​​2. 环境自适应决策树​​

复制
湿度传感器→润滑策略：
湿度＜60% → 锂基脂薄涂（厚度≤0.1mm）
湿度＞80% → 石墨粉喷涂+季度200℃烘烤[6,9](@ref)




五、全周期维护：从被动抢修到熵减干预


​​每日防御​​




  • ​​磁性刮板碎屑清理​​：粉尘环境轨道清洁效率＞95%；
    •

  • ​​碳刷磨损监测​​：厚度＜2mm自动报警，规避导电不良停转。
    •



​​月度革命​​




  • ​​张紧力动态校准​​：手动按压变形量＞3mm时调整螺杆；
    •

  • ​​热膨胀补偿​​：150℃工况导轨预留0.5mm/m膨胀缝，卡死率↓65%。
    •



​​成本警示​​：三倍速链5kW电机比双速链3.5kW年耗电高2.1万度/百米——​​十年电费可超设备购置成本​​。




自问自答：穿透选型迷雾


​​Q1：如何避免移载机顶升失效？​​

A：三阶预防策略：


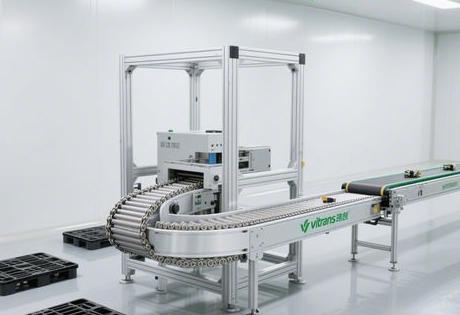

双层倍速链总装线




  1. ​​输出力冗余​​：气缸推力按“工装板+物料自重×1.5”选型；
    2.

  2. ​​导轨防偏​​：直线导轨滑块+配重块抵消侧向力矩；
    3.

  3. ​​实时监测​​：压力传感器预警推力衰减＞15%。
    4.



​​Q2：电子厂如何解决静电干扰？​​

A：静电阻抗双保险：




  • ​​导电轮系统​​：轮电阻≤10⁶Ω，工装板嵌铜板导出电荷；
    •

  • ​​环境控制​​：湿度维持45%-65%，抑制静电累积。
    •





制造业的终极竞争已从单点效率转向​​“空间资产周转率×故障预测精度”的系统博弈​​。当某光伏厂通过双层倍速链节省60%仓库面积（年省租金80万），却因未预置Profinet接口导致追溯系统滞后3个月——这印证：​​再极致的机械创新，若缺失数字接口的前瞻性，终将在智能化浪潮中付出迟延代价​​。


​​双层倍速链选型黄金公式​​


复制
TCO总成本 = 设备价 × (1 + 非标系数) + 年能耗 × 10 + 环境适配成本
（非标系数＞0.3时维护成本非线性飙升）
