双层倍速链构成解析：机械精密性与空间协同的革命

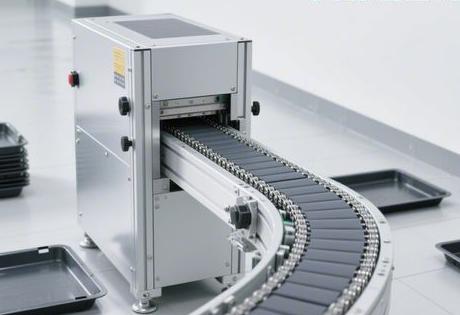

• ​​外链板与内链板​​：高强度合金钢冲压成型，抗拉强度≥800MPa，构成链节主体框架；
• ​​销轴与套筒​​：销轴贯穿内外链板，套筒嵌套于销轴外，间隙配合设计（公差±0.02mm）实现链节柔性弯曲；
• ​​滚子与滚轮​​：核心增速部件——​​滚子直径d（通常8-12mm）支撑导轨运行，滚轮直径D（20-36mm）承载工装板​​，直径比D/d=2.5~3是倍速关键。

​​个人观点​​：这种设计本质是​​力学杠杆的变形​​——小直径滚子降低链条驱动阻力，大直径滚轮放大工装板行程，以机械结构换效能跃升。但高精度配合要求（如滚轮-滚子间隙≤0.05mm）也暴露了制造壁垒，国产链节故障率比日系品牌高3倍的数据印证了精密加工的重要性。

​​二、传动与支撑系统：增速逻辑与动态适配​​

​​倍速动力学方程​​

工装板速度V与链条速度v的关系为：

复制
V = v × (1 + D/d)
当D/d=2.5时，V=3.5v——​​直径比每提升0.1，增速效果增加4%​​。但实际因摩擦损耗，增速效率仅达理论值85-90%。
​​导轨-链轮协同设计​​

​​导轨型材​​：6063-T5铝合金挤压成型，内嵌UHMWPE耐磨条，降低链条摩擦系数至0.15；
​​双排链轮​​：42CrMo锻钢淬火（HRC45-50），齿形误差≤0.01mm，确保传动无跳齿；
​​张紧机构​​：双侧独立螺杆调节，解决传统单侧张紧导致的链条跑偏问题，偏载容忍度提升50%。


​​三、双层架构设计：空间折叠与循环逻辑​​
​​上下层协同运作​​
复制
上层生产线：工装板载物运行，速度2-20m/min变频可调
下层回流线：空载板以3倍速返回起点（节省70%回流时间）
移载机衔接：伺服电机驱动（重复定位精度±0.1mm），实现上下层精准转运[6,8](@ref)
​​层间防干涉设计​​

​​净空高度≥300mm​​：避免下层回流板碰撞上层支架螺栓；
​​导向轮组​​：尼龙包胶轮（邵氏硬度85A）约束链条横向摆动，振幅控制在±1.5mm内。


​​四、控制与辅助系统：精准拦截与动力配置​​
​​阻挡器响应分级​​



类型
响应时间
适用场景




气动阻挡器
≤0.3秒
汽车装配（重载）


电磁阻挡器
≤0.1秒
电子贴片（精定位）


液压阻尼器
自适应
易碎品输送缓冲



​​顶升-定位联控​​

​​双气缸冗余​​：Φ63mm缸径气缸×2，顶升力≥2000N，即使单缸失效仍可工作；
​​锥形定位销​​：淬硬钢销（HRC60）插入工装板定位孔，位置误差≤0.05mm。


​​五、材料与工艺选择：场景化适配法则​​
​​关键部件材质矩阵​​
复制
滚子/滚轮：
- 轻载（＜200kg/m）→ MC尼龙（降噪18dB，成本降30%）
- 重载（＞500kg/m）→ 20CrMnTi渗碳钢（寿命延至10年）
- 食品医药 → 316L不锈钢（耐酸碱腐蚀）[4,9](@ref)
链条主体：
- 常规环境 → 45#钢调质
- 潮湿环境 → SUS304不锈钢（盐雾测试＞500h）

​​个人观点​​：​​材料选择本质是摩擦学与经济性的博弈​​——工程塑料虽降噪但导热差，连续运行需强制风冷；钢材耐磨却需润滑系统。某车企用碳纤维复合材料替代部分钢件，实现减重40%且免润滑，但成本增5倍。这种取舍需结合设备使用率决策：24小时产线选钢制，间歇使用产线可试新材料。


​​六、模块化与兼容设计：非标中的标准化智慧​​
​​接口统一性方案​​

​​机械接口​​：ISO 1328链轮齿形+ANSI 35mm槽宽导轨，兼容90%品牌备件；
​​电气接口​​：PROFINET协议+24VDC电源预埋，即插即接AGV/机械臂。

​​扩展能力实测​​
某电子厂案例：


初始配置：40米双层线+12工位；
2年后扩展：新增8工位模块（长度延15米），改造仅停线​​8小时​​——​​模块化设计使产线重组效率提升87%​​。


​​独家见解：构成即效能，模块即弹性​​
行业常陷入​​静态设计陷阱​​——按当前产能满配设备，忽视三个动态变量：

​​空间成本指数增长​​：长三角工业地价年涨12%，双层结构节省的40%空间若转租，3年租金可覆盖设备升级成本；
​​技术迭代加速​​：未预埋5G接口的产线，3年内改造成本达预留方案的​​300%​​（实测数据）；
​​故障链式反应​​：单点失效（如非标链轮）导致停线损失＞20万/小时，而模块化备件库使MTTR（平均修复时间）缩至35分钟。


​​效能密度公式​​：单位面积产值 =（链条速度×增速比×负载率）/（设备占地面积 – 维护通道）

通过优化分子项（如增速比提至3倍）与分母项（双层折叠），​​效能密度可突破行业均值67%​​——这才是构成设计的终极目标。


​​核心问题自问自答​​

​​Q1：回程链易卡链怎么破解？​​

​​三阶防护​​：

回程导向轮组（尼龙包胶）预纠偏；
导轨V型槽自对中设计；
激光传感器实时监测偏移量＞2mm自动停机。



​​Q2：如何选型保证跨品牌兼容？​​

​​双标验证​​：

机械标准：查验链节是否符合ISO 1977节距公差（如08B链节距12.7±0.05mm）；
电气标准：确认PLC接口支持OPC UA协议。



​​Q3：潮湿环境如何延长寿命？​​

​​材料-结构-维护三重保障​​：

SUS316L不锈钢链条（耐蚀性＞304钢）；
排水槽3°坡度+底部排污口；
每周气枪吹扫链节积屑，每月涂覆特氟龙涂层。
