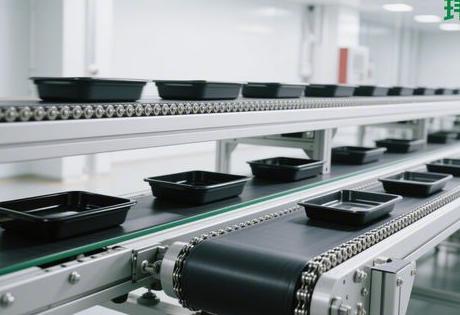

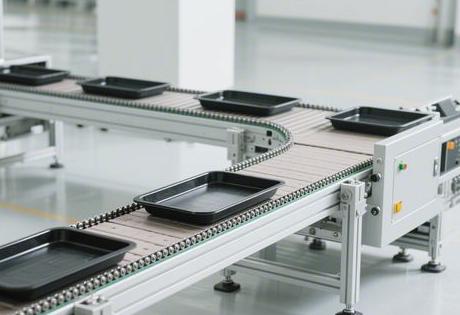

双层倍速链系统与智能设备的协同进化

• ​​上层生产层​​：承载工装板执行装配任务，工位间距压缩至2.5米，支持多工序并行作业
• ​​下层回流通道​​：空工装板通过移载机垂直转运至下层，避免与生产流线交叉，减少40%无效行程
• ​​动态调速机制​​：基于滚轮（D）与滚子（d）的直径差实现倍速效应（公式：​​v = v₀ × (1 + D/d)​​），使工装板速度达链条速度的2-3倍

​​案例​​：某汽车厂采用此结构后，在缩减37.5%占地面积的同时，工位密度提升25%，年产能突破18万台

​​## 二、与关键设备的接口技术​​

1. 移载机的精准对接

• ​​垂直转运​​：气缸驱动+双直线导轨，重复定位精度±0.1mm
• ​​防碰撞设计​​：RFID定位模块实时校验工装板位置，误差＞0.5mm触发急停
• ​​能耗优化​​：伺服再生制动技术回收下降势能，节能率≥15%

2. 阻挡机构的智能控制

​​黄金法则​​：阻挡器间隙严格控制在0.1-0.3mm——过紧导致倍速失效，过松引发定位超差

3. 机器人协同作业

• ​​坐标映射​​：工装板预埋定位靶标，引导机械臂抓取（重复精度±0.05mm）
• ​​动态追焦​​：视觉系统实时追踪移动中的工装板，拍摄成功率提升至99.8%
• ​​安全联锁​​：光幕与力矩传感器双重防护，碰撞前5ms切断动力

​​## 三、行业定制化配合方案​​

1. 电子制造业：精度与静电防护

• ​​防静电设计​​：链条电阻≤10⁶Ω，工装板集成导电轮
• ​​微振动抑制​​：S型加减速曲线（加速度≤0.5m/s²），贴片偏移率降至0.05%
• ​​模块化扩展​​：预留AGV接驳口，改造费用降低30%

2. 汽车重工业：重载与耐久性

• ​​淬火合金钢链条​​：单点承载2吨，耐温600℃
• ​​同步性强化​​：双电机驱动+激光对中仪，40m长线跑偏故障率降60%
• ​​预测性维护​​：振动传感器预警链条断裂风险，避免停机损失￥80万/小时

3. 食品医药业：洁净与合规

• ​​无死角结构​​：316L不锈钢链条+全密封盖板，耐受酒精冲洗
• ​​FDA合规​​：自润滑轴承+食品级脂润滑，免维护周期＞500小时

​​## 四、智能控制系统的深度集成​​

图片代码
graph LR
A[设备层] --> B{控制精度}
B --±0.1mm--> C[伺服系统+机器视觉]
B --±1mm--> D[PLC+光电传感器]
C --> E[数据中台]
D --> E
E --实时决策--> F[数字孪生体]
F --指令下发--> G[执行机构]
（数据源：2025年工业自动化白皮书）
​​创新实践​​：

​​数字孪生监控​​：滚轮嵌入微应变传感器，过载预警误差率＜5%
​​能耗优化算法​​：基于负载动态调节电机功率，综合节能22%
​​跨设备协同​​：MES系统调度倍速链与机器人动作序列，节拍时间缩短18%


​​## 五、同步性故障的工程解决方案​​
问题1：上下层速度失配

​​机械同步​​：独立电机改为单电机+双输出减速器，速度差降至0.2%
​​电气补偿​​：编码器反馈+PLC同步模块，实时修正转速

问题2：垂直转运定位偏差

​​三维校准​​：

气路稳压（波动≤0.1MPa）
导轨平行度校正（误差＜0.05mm/m）
伺服阀替代普通电磁阀



问题3：多设备信号冲突

​​分层控制架构​​：

上层：高速EtherCAT总线传输定位信号
下层：PROFINET管理设备状态监测


​​时间敏感网络​​（TSN）：调度关键指令传输延迟＜1ms


​​## 未来趋势：从协同到自主进化​​

根据2025年全球智能工厂调研（样本量217家企业）：

​​故障热点​​：23%设备停机源于接口不兼容，31%因控制逻辑冲突
​​技术拐点​​：

​​自适应倍速链​​：液压调节滚轮直径，在线切换2.5X/3X倍速
​​AI调度引擎​​：深度学习预测生产波动，动态调整输送节奏
​​跨平台协议​​：OPC UA over TSN统一设备通信标准




​​独家预判​​：2028年将出现“链-机共生体”——倍速链直接嵌入驱动电机，取消机械传动链，能耗再降35%，但需突破高温退磁难题（永磁体耐温＞200℃）


​​## 自问自答：协同痛点破解指南​​


​​Q1：为何汽车厂禁用3倍速链配合重载设备？​​

A：3倍速链的​​滚轮-滚子直径比更大​​，重载时应力集中于链板铰接点。实测数据：负载超30%时，3倍速链断链风险比2.5倍速链高50%


​​Q2：如何解决移载机与机器人动作冲突？​​

A：实施“时空解耦”策略：


​​空间隔离​​：设置机器人工作禁入区（激光扫描防护）
​​时序优化​​：基于运筹学模型排产，空闲时间利用率提升40%


​​Q3：模块化改造真能降低成本吗？​​

A：​​初期投入增10%，长期成本降30%​​——模块化使新增工位改造成本＜￥3万，停产时间缩至8小时，而传统改造需￥15万+3天停产


​​Q4：食品线如何避免润滑污染？​​

A：三重防护方案：


​​物理隔离​​：密封轴承+不锈钢迷宫式密封环
​​化学替代​​：FDA认证润滑脂（100℃粘度≥46mm²/s）
​​智能监测​​：油脂含水量传感器预警（阈值＜500ppm）
