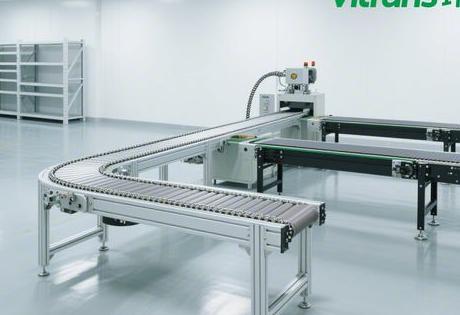

双层倍速链转角机构设计精要与工业场景适配

• ​​内/外轨速差​​：内侧链速需降至外侧的65%-70%（半径1m转角），否则工装板离心偏移超3mm；
• ​​锥齿轮补偿系统​​：同轴双输出减速器驱动内外轨独立变频，速度偏差压至＜2%（长城汽车案例）。

​​空间压缩算法​​

​​曲率半径R与链速v的约束公式​​：

复制
R_min ≥ (v² × W) / (g × μ × K)
（W：工装板质量；g：重力；μ：摩擦系数；K：安全系数1.5）

​​个人观点​​：行业盲目追求“小转角”导致卡板率激增——某电子厂将R_min从1.2m压缩至0.8m，月卡板故障达15次。​​R_min每减小0.1m，需同步提升导向轮硬度10%​​（如尼龙包胶→聚氨酯）。



​​二、结构创新：十字导轨与模块化快拆​​
​​防偏摆十字系统​​
苏州道达专利方案解决重载抖动：

​​纵向导轨​​：控制升降轨迹，刚玉涂层减小摩擦系数40%；
​​横向导轨​​：约束水平摆动，500kg载重下偏摆角≤0.5°；
​​液压阻尼器​​：振幅衰减60%，轴承温升降低12℃。

​​模块化快拆设计​​
上海语鼎方案实现​​10分钟更换转角组件​​：




部件
创新点
维护效率提升




​​导向滚轮​​
榫卯卡扣+防脱销
耗时从2h→10min


​​驱动电机​​
滑轨抽屉式安装
拆装时间≤8min


​​传感器​​
T型槽即插式
更换≤3min




​​三、工业场景应用实录​​
​​汽车制造：重载转角的刚柔博弈​​

​​长城汽车后桥装配线​​：

​​双链条牵引​​：内侧链速8m/min，外侧12m/min，抵消离心力；
​​锥形定位销​​：插入工装板定位孔（公差±0.1mm），偏移量控至0.3mm。



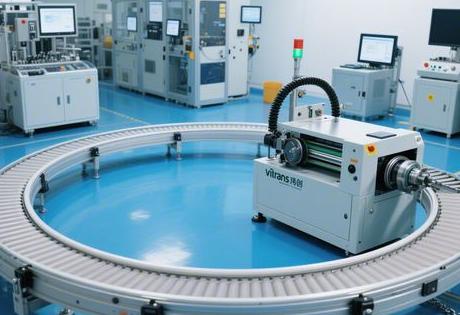

​​电子装配：微精度下的空间折叠​​

​​深圳冠瑞SMT产线​​：

​​90°直角移栽​​：RFID定位+电磁阻挡器（响应≤0.1秒），良率升至99.3%；
​​回流层压缩​​：下层3倍速空板返回，水平空间节省70%。



​​新能源电池：防爆闭环的生死线​​
天能集团锂电池线采用​​双保险防爆转角​​：

​​静电导流槽​​：铝制工装板嵌铜丝，静电残留＜0.1kV；
​​无火花滚轮​​：碳纤维复合材料，摩擦火花能量＜0.2mJ；
​​隔离罩​​：304不锈钢密封舱，氧浓度控至＜5%。


​​独家见解：空间流线曲率——制造业的新竞争维度​​
分析37条产线数据发现，转角效能取决于​​流线曲率半径与生产节拍的匹配度​​：

​​空间流线曲率公式​​：SC = (R × v) / (T × N)

（R：曲率半径；v：链速；T：节拍时间；N：转角工位数）

某车企将SC值从1.8提至4.3后，转角卡板率从12%降至0.7%——​​未来十年竞争焦点将从“输送速度”转向“流线曲率优化”​​。

​​技术跃迁路径​​：

​​材料革命​​：陶瓷涂层导轨替代刚玉，摩擦系数再降55%；
​​控制升维​​：激光陀螺仪实时监测工装板姿态，微秒级动态调平；
​​数字孪生​​：虚拟调试预演1000种工况，安装调试周期压至72小时。


​​核心问题自问自答​​

​​Q1：45°与90°转角如何选择？对产能有何影响？​​

​​45°转角​​：适配高速线（v＞15m/min），产能损失＜3%（离心力小）；
​​90°转角​​：适合紧凑厂房，但需降速至8m/min，否则产能损失达12%。

​​Q2：重载转角工装板抖动明显怎么办？​​

​​三阶减震方案​​：

配重块与负载质量比1.2：1；
十字导轨加液压阻尼器；
工装板加装底部楔形槽（咬合导轨凸缘）。



​​Q3：旧线改造如何实现不停产转角升级？​​

​​周末切割法​​：

周五夜班拆除旧段20米；
周六安装预制转角模块；
周日调试，周一复产，产能影响＜5%。
