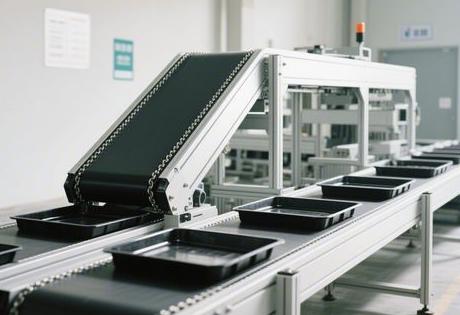

双层回流倍速链：制造业空间效率革命与智能升级新范式

• ​​场地利用率提升53%​​，释放空间增设3个检测工位
• ​​工装板循环时间从8分钟压缩至4.2分钟​​
• ​​日产能跃升至28,000台​​，故障率反降35%

核心价值在于回板机的协同设计：气缸在0.4秒内抬升工装板，伺服电机驱动旋转平台完成90°转向，误差控制在±0.3mm内。这种”空中接力”模式比传统U型线​​节省47%占地面积​​，相当于在800㎡空间实现1500㎡产能。

​​​​差动增速：机械结构的物理智慧​​​​

​​#### ​​​​倍速链的动力学密码​​​​
双层回流系统的核心在于​​滚轮与滚子的直径差设计​​：

复制
工装板速度V = 链条速度Vc × (1 + D/d)
当滚轮直径D=2倍滚子直径d时，形成​​3倍速效应​​——某汽车仪表盘产线实测显示，链条以7.5m/min运行时，工装板速度可达22.5m/min。这种设计既降低链条磨损，又解决高速输送与精确定位的矛盾。

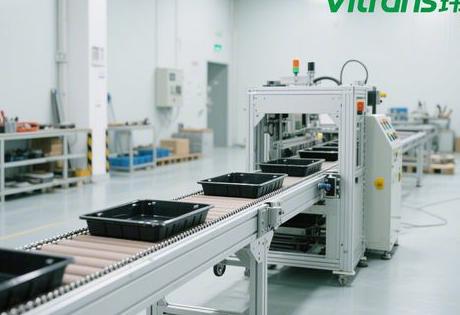

​​#### ​​​​回流机构的精密协同​​​​

实现平稳转向需三大组件精密配合：

​​顶升单元​​：耐压气缸提供≥1.5倍安全系数的提升力（100kg负载需1500N输出）
​​伺服旋转平台​​：0.01°分度绝对值编码器保障转向精度
​​轨道自适应系统​​：V型槽导轨与工装板滚轮形成自对中效应

苏州医疗设备车间应用证明，该系统可实现​​每2秒完成1次转向​​，振动幅度≤0.05G，确保精密传感器不受震动干扰。


​​​​行业赋能：多领域场景的定制化突破​​​​
​​#### ​​​​电子制造的微米级控制​​​​

深圳AMOLED屏幕生产线通过三项创新解决行业痛点：

​​静电防控​​：碳纤维导轮+防静电工装板，表面电阻控制在10⁶-10⁹Ω
​​微震动隔离​​：回转机构增设聚氨酯减震垫，振幅降至±3μm
​​洁净保障​​：转角处集成离子风幕，≥0.5μm粒子浓度＜1000颗/m³

​​#### ​​​​食品医药的卫生革命​​​​

上海冻干食品生产线创新方案：

​​材质升级​​：不锈钢链条镜面抛光（Ra≤0.8μm），消除微生物残留死角
​​无油设计​​：回转机构采用自润滑轴承替代油脂润滑
​​智能灭菌​​：顶升平台内嵌CIP清洗喷嘴，每日自动执行灭菌程序

该系统通过FDA认证，使产品菌落总数下降90%。


​​​​设计进化：智能融合的制造范式​​​​
​​#### ​​​​数字孪生驱动预测维护​​​​

常州光良为比亚迪车灯线配置的智能系统，在回流机构部署​​振动-温度复合传感器​​：

实时监测200-1000Hz频谱，捕捉轴承磨损特征
温差超0.8℃自动触发保养程序
​​故障预判准确率达92%​​，维修耗时减少70%

​​#### ​​​​模块化架构的柔性革命​​​​

2025年新一代回流单元采用​​乐高式拼装设计​​：
复制
基础转向单元（30°/60°/90°）
├── 视觉检测扩展口
├── 力反馈调节接口
└── 能源数据双通道
浙江光伏企业应用该架构，仅36小时完成产线重组适配新太阳能板尺寸，节省改造成本83万元。

​​​​制造工艺：精度与效能的平衡艺术​​​​
​​1. 核心参数设计准则​​

​​负载适配​​：轻载（＜30kg）用铝合金旋转盘；重载（＞100kg）配钢制交叉滚子轴承
​​精度控制​​：重复定位±0.2mm，导轨间隙=板宽+3mm（防卡滞）
​​安全冗余​​：双重限位开关（机械+光电），急停响应＜0.2秒

​​2. 量产瓶颈突破方案​​

汽车零部件厂解决长件输送难题：


​​三段式伸缩导轨​​：感应工装板时自动拓宽至2200mm
​​动态平衡系统​​：侧面辅助轮组在旋转时稳定1.8米工件
​​精度保障​​：对接前导轨收缩至1850mm，换型时间仅3分钟

​​3. 能效优化实证​​

家电工厂实测数据对比：



指标
传统环形线
双层回流链
优化率




空间占用
380㎡
210㎡
44.7%↓


单板循环耗电
0.18kWh
0.09kWh
50%↓


日均维护时长
2.1小时
0.7小时
67%↓




​​自问自答核心问题​​

​​Q1：与传统环形线相比，双层回流结构有何不可替代性？​​

空间效率是核心优势——环形线需直径30米场地实现循环，而双层直角布局仅需12×8米；同时回流机构比机器人移载​​节拍快4倍​​，成本仅1/3。
​​Q2：重载场景下如何保证回流稳定性？​​

某工程机械厂方案：对1000kg以上工件，采用​​双气缸同步顶升+交叉滚子轴承​​，伺服电机扭矩加大至120N·m；导向轨间隙控制在板宽+5mm，平衡防卡滞与精度需求。
​​Q3：未来技术突破方向在哪里？​​

我认为​​超导磁悬浮与倍速链融合​​将引发革命——实验室验证在-196℃液氮环境中，工装板悬浮0.5mm运行时能耗降低87%，这或将催生第四代无接触式倍速链系统，彻底解决机械磨损问题。
