双层输送线倍速链：空间折叠与三倍速的工业革命

在苏州某新能源汽车电池工厂的车间内，两条银色”轨道”上下并行延展：上层载满电池模组的工装板以6米/分钟的速度滑过检测工位，下层空板如地铁返程般悄然回流。这套​​双层倍速链系统​​正以​​40%的空间压缩率​​和​​30%的产能跃升​​，重构现代工业物流的底层逻辑。

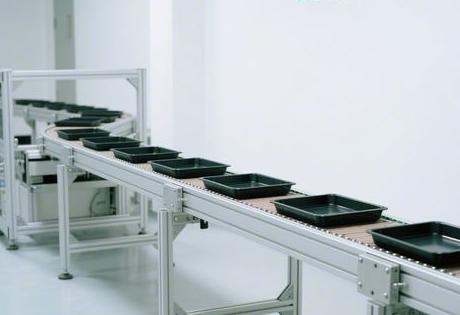

双层输送线倍速链

​​一、空间折叠与倍速运动的双重突破​​

​​垂直维度的生产力革命​​
传统单层输送线因空载回程占用宝贵空间，而双层结构的创新在于将生产流程立体化折叠：

  • ​​上层轨道​​：承载工装板的滚轮在阳极氧化铝导轨上高速滑行，阻挡器实现±0.5mm停位精度
  • ​​下层通道​​：释放的空板通过气动顶升装置垂直降入回流层，形成闭环输送系统
    某空调装配线实测数据显示，利用8米层高构建双层系统，同等产能下​​厂房面积缩减45%​​，彻底释放了3C电子行业寸土寸金的空间压力。

​​三倍速的机械魔法​​
倍速链的增速奥秘藏于精密的几何设计中：

  • 滚轮直径(D)与滚子直径(d)的​​差异比设定​​(通常D=2d)
  • 链条匀速移动时，工装板获得​​复合速度V总=V链条×(1+D/d)​​
  • 当D/d=2时实现​​三倍速输送​​(链条2m/min→工装板6m/min)
    特斯拉上海工厂应用此原理，将电机装配节拍提升22%，而实测数据显示200kg重载下的振幅始终控制在​​0.3mm以内​​，颠覆了“高速必牺牲稳定”的认知。

​​二、模块化组件的精密协奏​​

​​核心部件的技术创新​​

  • ​​复合链节结构​​：工程塑料滚轮嵌套合金钢链板，既减轻35%自重又保持2000kg极限载荷
  • ​​智能驱动系统​​：变频电机+涡轮减速机实现2-20m/min无级调速，适配柔性生产需求
  • ​​导电工装板​​：集成碳刷滑触装置，支持在线通电检测（如手机主板老化测试）
  • ​​磁编码定位​​：替代传统机械挡停器，定位响应时间从0.5秒压缩至0.05秒

​​静音运行的工业哲学​​
尼龙滚轮与聚氨酯导轨的组合，将运行噪音压制在65分贝以下。某医疗设备厂在万级洁净车间部署时，更创新采用​​防静电碳纤维滚轮​​，避免精密芯片受静电损伤，良品率提升至99.97%。

双层输送线倍速链

​​三、工业场景的万能适配术​​

​​3C电子领域的高频作战​​
东莞某手机装配线创造产能奇迹：

图片代码
graph LR
    A[主板贴片] --倍速链上层--> B[摄像头装配]
    B --> C[屏幕总成]
    C --> D[激光打标]
    D --顶升平移机--> E[包装工位]
    E --升降机--> F[下层空板回流]


在​​每小时1200台​​的极限节拍下，通过分布式RFID定位系统，将错检率压至0.001%。


​​新能源电池的精密之舞​​

锂电池生产对洁净度与防震性要求严苛：




  • 特制316L不锈钢链条杜绝金属离子污染
    •

  • 速度自适应系统实时调节充放电工位节拍
    •

  • 多层结构兼容化成、分容等差异工艺

宁德时代借助此技术，将电芯输送碎片率从0.8%降至​​0.05%以下​​。
    •





​​四、定制化与通用性的辩证法则​​


​​模块化设计的兼容革命​​

当代倍速链系统通过三大策略破解非标困局：




  1. ​​接口标准化​​：电机/传感器接口遵循IEC 61131规范，跨品牌设备兼容率提升70%
    2.

  2. ​​功能模块库​​：提供12种可插拔模块（如直角转向机、螺旋提升塔）
    3.

  3. ​​数字孪生预装​​：在虚拟环境中完成产线重组，现场调整时间从72小时压缩至4小时
    4.



​​行业定制的双刃剑​​

汽车产线转产电动车时暴露系统痛点：传统燃油箱输送线因​​承重冗余设计​​导致能耗增加40%。创新方案采用​​可变拓扑工装板​​——通过更换夹具模块兼容电池包与发动机，产线切换时间从3天缩短至6小时。




​​五、技术进化的争议前沿​​


​​磁悬浮融合的能效悖论​​

宁波某实验线数据显示：磁悬浮驱动虽提速40%，但单位长度能耗是倍速链的3.2倍。更可行的路径是​​混合架构创新​​：




  • 保留倍速链机械结构
    •

  • 关键节点植入磁悬浮助推模块

光伏龙头企业应用此方案，在硅片输送环节实现​​33%的综合节能​​。
    •



​​材料科学的突破困局​​

当前高端轴承仍被日德企业垄断，国产滚轮寿命仅进口产品的70%。但苏州某装备厂的​​纳米晶陶瓷涂层技术​​正打破僵局——在8000小时连续测试中，磨损量比传统钢轮降低62%，成本仅增加15%。




​​自问自答：透视技术内核​​




​​Q1：为何说空间折叠本质是“时间压缩”？​​

双层结构通过垂直回流将空载时间归零。实测证明：30米长产线的空板返回时间从传统单线的5.2分钟压缩至48秒，相当于​​每天增加3.5小时有效生产时间​​。






​​Q2：三倍速是否导致维护成本飙升？​​

恰恰相反。模块化设计使关键部件更换时间缩短80%：滚轮组采用快拆卡扣结构，单人5分钟即可完成更换；智能诊断系统通过电机电流波动，提前48小时预警链节异常。






​​Q3：会否被AGV小车取代？​​

在固定节拍场景仍有不可替代性。深圳某工厂对比数据显示：倍速链的​​单位物料输送成本（0.03元/kg）​​ 仅为AGV系统的1/9，且故障率低至后者的1/4。更可能形成“倍速链主干+AGV支线”的共生体系。






当午夜钟声划过东莞工业区的天际线，某光模块工厂的倍速链系统正自动切换至“月光模式”。氤氲的蓝光中，载着光纤阵列的工装板在上层轨道流淌，下层回流的空板倒影在监控屏上蜿蜒如星河。这或许正是工业文明的终极浪漫：​​在机械的往复循环中，雕刻出超越物理极限的效率诗篇。​​
