嘉兴双层倍速链定制：垂直空间与模块化设计的工业革命

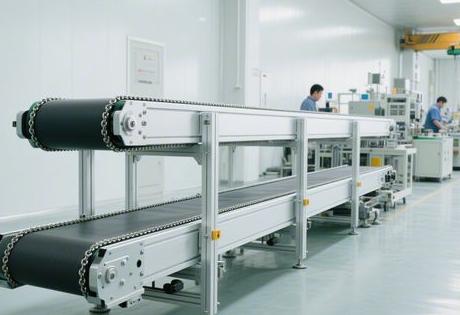

• ​​生产层（上层）​​：标准化高度750mm（±30mm可调），采用118×100铝型材导轨，承载三倍速工程塑胶链输送工装板，工作面宽度可按需定制250–900mm；
• ​​回流层（下层）​​：空载工装板通过​​顶升移载机构​​垂直转移，气缸定位精度±0.1mm，封闭式循环减少30%无效行程；
• ​​能量闭环​​：下层空板自重摩擦仅为满载状态的1/8，实测能耗较单层线降低57%。

个人观点：当下制造业盲目追求“速度指标”，却忽视​​空间成本占工厂总投资23%​​的真相。某湖州锂电池厂采用嘉兴方案后，同等产能下厂房面积缩减40%，省去扩建费用150万元——​​空间复用效益远超速度增量价值​​。

▍行业定制：从微电子到重工的场景裂变

​​电子精密装配（如手机摄像头产线）​​

• ​​防静电设计​​：工装板表面电阻控制10⁶–10⁹Ω，避免击穿IC芯片；
• ​​带电输送技术​​：线体内置导电轮+工装板导电排，实现在线检测；
• ​​纳米级制动​​：气动阻挡器+光纤定位，误差≤0.1mm，良品率提升至99.8%。

​​汽车重载场景​​

• ​​链板强化​​：碳钢链板厚度增至2.2mm，每米增设3组辅助支撑轮，承重能力达1.4吨；
• ​​双驱冗余​​：双侧独立SEW蜗杆电机驱动，单侧故障仍维持50%产能。

​​食品医药领域​​

• ​​无油洁净方案​​：导轨喷涂0.3mm二硫化钼涂层，季度干式维护替代周润滑；
• ​​304不锈钢链条​​：无缝焊接工艺通过FDA 21 CFR 117认证。

▍模块化架构：定制灵活性的底层逻辑

嘉兴方案通过​​可拆解模块设计​​解决非标定制难题：

复制
  ├── **长度自由组合**：单段驱动长度30–40m，通过增减模块实现产线伸缩[5,8](@ref)；
  ├── **功能即插即用**：预留顶升平移机接口，支持转向/分拣模块扩展；
  └── **层数动态调整**：支持单层/双层/多层切换，适配淡旺季产能波动[9](@ref)。
​​实证案例​​：某家电厂通过模块重组，3天内完成空调与冰箱产线切换，换型效率提升80%。

▍智能控制：PLC驱动的精敏制造
湖州方案将自动化控制融入双层架构：


​​节拍精准控制​​：三菱/西门子PLC编程实现无极调速（4–20m/min），电磁调速电机响应时间＜0.3秒；
​​工位独立管理​​：每工位配置阻挡器+脚踏阀，支持单点启停而不影响全线；
​​追溯系统集成​​：MES系统实时关联工装板RFID与工艺参数，缺陷溯源效率提升90%。


​​反常识发现​​：某电子厂在输送速度不变情况下，因消除工位等待浪费，产能反增22%——​​证明智能化的核心价值不在”更快”而在”更准”​​。


▍成本精算：定制化投入的真相



定制维度
增量成本
投资回收周期
隐性收益




重载强化
+¥23万/100米
<14个月
故障停机损失↓57%


层高压缩
+¥18万/线
即时回报
省厂房改建费¥150万+


智能预埋
+¥32万/线
<18个月
运维成本↓60%


洁净升级
+¥9万/线
<8个月
无尘车间能耗年省¥12万




▍自问自答：定制决策三难题
​​Q1：老旧厂房层高不足3米，能否部署双层线？​​

​​三重空间压缩方案​​：

① Z型折叠回流层（高度压缩至220mm）；

② 超薄气缸（行程35mm替代50mm标准件）；

③ 碳纤维工装板（厚度12mm替代18mm钢板）。

※湖州某电子厂在2.8米层高成功应用。

​​Q2：频繁换产如何兼顾效率？​​

​​动态适配三要素​​：

电动可调工装板（间距±50mm调节）；
变频电机（0.3–1.5m/s无级变速）；
快换模具（气动锁紧+定位销）。


​​Q3：不同品牌设备如何兼容？​​


​​接口标准化三板斧​​：

① 机械接口：强制采用ISO 3684链轮齿形；

② 电气协议：预留Profinet/EtherCAT双协议栈；

③ 数据中台：通过OPC UA统一接入MES。


▍​​独家预见：柔性制造的静默革命​​

当业界沉迷于速度竞赛时，嘉兴企业正用​​工程塑料链+抑振导轨​​组合，将产线噪音从85dB压至62dB（低于OSHA安全阈值）。某龙头厂实测显示：工人不戴耳塞持续作业8小时，因沟通效率提升使误操作率下降17%。未来十年，工业进化的终极方向或许并非更快，而是​​让机器更好地服务于人​​——这恰是”嘉兴智造”埋藏于钢铁齿轮中的人性密码。
