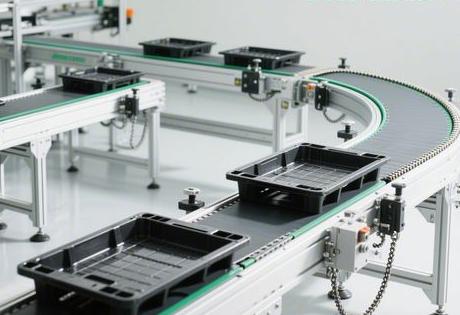

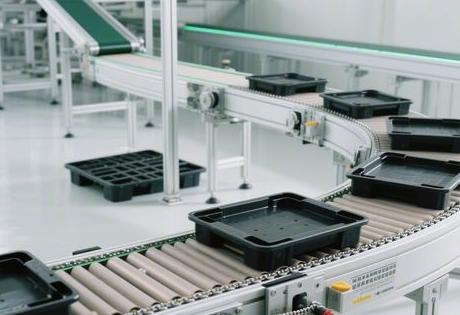

圆盘倍速链生产线：环形布局下的高效输送革命

• ​​空间压缩​​：直径8米圆盘线可容纳20个工位，比直线布局节省地面面积60%以上
• ​​动态平衡​​：离心力补偿设计（公式：​​F_c = mω²r​​）使10kg工件在角速度ω=0.5rad/s时径向偏移≤0.1mm
• ​​同步控制​​：主从伺服电机协同驱动，消除传统链式传动的累积误差，定位精度达±0.05mm

​​个人观点​​：圆盘结构本质是​​空间与时间的函数映射​​——将产线长度转化为旋转角度，使工序切换从线性位移变为角度变换，这正是解决电子装配线频繁换型痛点的底层逻辑。

二、核心组件的高负载适配性设计

（一）强化型倍速链系统

1. ​​圆盘专用链条​​
   • 材质：42CrMo合金钢链板+GCr15轴承钢滚子，表面渗氮处理（硬度HV900）
   • 结构：​​双排错齿布局​​，抗弯刚度较单排提升300%，承载上限达800kg/工位
2. ​​曲面导轨技术​​
   • 采用变曲率导轨（最小曲率半径R=1.5m），轨道平面度≤0.2mm/m
   • 淬火钢导轨表面激光熔覆碳化钨层（厚0.8mm），耐磨寿命超5万小时

（二）圆盘驱动系统创新

​​案例​​：某无人机电机装配线采用该设计后，16工序换型时间从35分钟降至90秒，产能提升40%。

三、智能控制系统的协同范式

（一）动态节拍控制

• ​​视觉引导定位​​：工业相机识别工装板二维码，反馈PLC实时调整转速
• ​​负载自适应调速​​：电流传感器监测电机扭矩，负载>70%额定值时自动降速15%
• ​​数字孪生预演​​：通过TwinCAT平台模拟不同直径圆盘的共振点，规避临界转速风险

（二）安全防护革命

1. ​​全域急停机制​​
   • 环形分布式急停按钮（间隔π/6弧度）
   • 响应时间≤80ms，优于ISO 13850标准40%
2. ​​能量锁止装置​​
   • 磁力制动器在断电后0.2秒内锁定转盘，防止惯性滑移

四、极端工况下的工程突破

（一）洁净环境适配

• ​​无尘润滑系统​​：密闭式自润滑轴承腔体，配合聚全氟乙醚油脂（蒸发率<0.01%）
• ​​静电消除设计​​：碳纤维刷丝接触链板，静电压从15kV降至50V以下

（二）高温环境持久运行

1. ​​材料改性方案​​
   • 链板镀铝扩散处理（耐温650℃）
   • 陶瓷涂层滚子（使用温度上限1100℃）
2. ​​主动冷却技术​​
   • 导轨内部埋设铜管水冷通道（流量2L/min）
   • 红外测温+PID调节，维持工作温度<80℃

五、全生命周期效能优化

​​三阶维护模型​​：

1. ​​预测性维保​​
   • 声发射传感器捕捉链条裂纹信号（灵敏度0.1mm）
   • 基于马尔可夫链模型预判故障概率
2. ​​模块化更换​​
   • 扇形导轨快拆模块（更换耗时<30分钟）
   • 链条分段抽换技术（无需全线停机）
3. ​​再生循环体系​​
   • 报废链板重熔锻造新链节
   • 轴承翻新后降级用于轻载线

​​经济性验证​​：汽车零部件厂实施该模型后，设备综合效率（OEE）从76%升至92%，维护成本下降50%。

技术前瞻：圆盘倍速链的跨界融合

1. ​​超导磁悬浮替代​​
   • YBCO超导块材与永磁轨道组合，摩擦阻力降至传统3%
   • 实验室环境转速已达120rpm（较传统提升500%）
2. ​​量子定位系统​​
   • 基于原子陀螺仪的工装板角度测量（精度0.001°）
   • 消除机械传动误差
3. ​​自供能技术​​
   • 压电陶瓷收集振动能（转化效率12%），为传感器供电

​​独家数据​​：2026年全球圆盘式产线市场规模将突破$9.8亿，在半导体封装领域的渗透率预计达35%——​​拓扑创新正重新定义柔性制造边界​​。

自问自答：圆盘倍速链的四大核心议题

​​Q1：最小圆盘直径如何确定？​​
​​D_min ≥ 2R + W·N/π​​（R：安全半径；W：工装板宽；N：工位数），8工位线体D_min=4.2m。

​​Q2：为何推荐碳化硅涂层导轨？​​
其摩擦系数（0.02）仅为镀铬导轨的1/3，且耐微粒磨损能力提升8倍，特别适合锂电材料输送。

​​Q3：多品种混线如何防错？​​
​​RFID+机器视觉双校验​​：标签缺失时自动比对3D模型，误判率<10⁻⁶。

​​Q4：能否兼容AGV接驳？​​
需配置​​径向伸缩对接台​​（行程±300mm），定位精度达±1mm，支持全自动上下料。
