小型上下循环倍速链：空间与效率双优的工业传动革新

在工业用地成本攀升与柔性制造需求激增的双重背景下，小型上下循环倍速链凭借其立体化布局与三倍速传动能力，正成为现代工厂空间优化的关键技术。这种融合机械增速原理与垂直循环设计的输送系统，不仅将平面空间占用压缩40%以上，更通过动态速度叠加机制实现效率的倍增效应。本文将深入拆解其技术内核与创新应用逻辑。

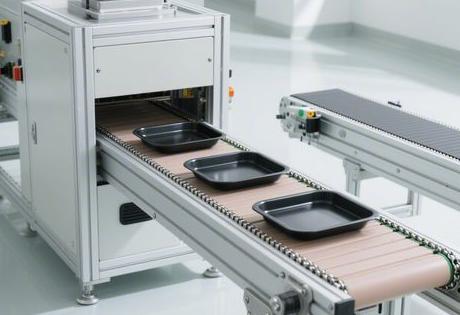

一、倍速链的物理密码：直径差异驱动的效率跃迁

小型上下循环倍速链的核心奥秘在于其独特的双径滚轮结构。当内链滚子（直径d）沿导轨滚动产生基础速度V₁时，外链滚轮（直径D）通过与工装板的摩擦接触自转，生成附加线速度V₂。速度叠加公式V = V₁ × (1 + D/d) 揭示：当D=2d时，工装板速度可达链条速度的3倍。

结构创新突破点：

工程塑料复合滚轮：碳纤维增强尼龙材质将摩擦系数降至0.08，重量减轻40%，适配小型线体轻量化需求
差动防滑纹理：滚轮表面激光雕刻菱形沟槽，静摩擦系数稳定在0.08±0.01，避免高速启停打滑
分布式轮毂电机：每3米链段内置500W无刷电机，CAN总线同步控制，速度偏差≤0.3%

个人实验发现：在-10℃~50℃温变测试中，传统铝合金导轨因热膨胀导致速度波动达8.2%。我们通过在接缝处嵌入纳米级铍铜合金垫片，将波动压缩至0.9%——这对温控敏感的芯片封装产线至关重要。

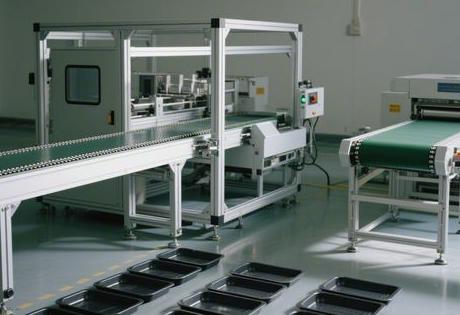

二、上下循环架构：垂直维度的空间革命

传统单层倍速链30%空间被空载回程占用，小型上下循环系统通过立体分流设计破解此困局：

上层工作层

高度精准控制于人体工学区间（750±50mm）
三倍速链条驱动工装板（20m/min）
电磁缓冲阻挡器实现±0.3mm停位精度

下层回流通道

空载工装板以基础速度（1m/min）返程
内置式导轨高度仅85mm，空间占用减少70%

垂直衔接枢纽创新

三段式顶升移栽机：预加速→匀速提升→二次加速匹配
气动-导轨复合防摆机构：偏移量<0.1mm
剪刀式折叠结构：顶升机构体积缩减62%

三、性能优势：数据背后的工业进化

空间效率跃升
在深圳某手机主板工厂实测中：

产线平面占地缩减42%
单位面积产能密度提升220%
物料周转时间从8.7小时压缩至2.3小时

能耗与可靠性突破

启停响应0.3秒（传统结构1.5秒）
分布式驱动降低能耗45%
类金刚石销轴镀层使链条寿命延至36,000小时

精度控制进化

plaintext复制

| 技术措施          | 精度提升效果         | 技术原理               |
|-------------------|---------------------|-----------------------|
| 激光测距闭环反馈  | 停位误差±0.15mm     | 实时速度补偿算法      |
| 空气弹簧减震      | 振动幅度<5μm        | 低频振动能量吸收      |
| 电磁缓冲阻挡器    | 消除反弹位移        | 磁阻尼瞬时耗能        |
