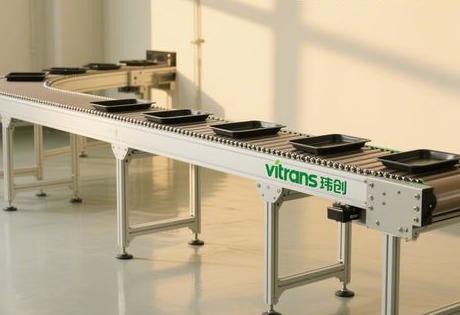

无动力倍速链输送线：空间折叠与自锁驱动的工业革新

• ​​上层无动力层​​：工装板依靠自重沿倾斜导轨（角度≤3°）滑行，速度稳定在0.8-1.2m/s
• ​​下层倍速链层​​：电机驱动链条以0.5m/s运行，通过滚轮直径差（D/d=2.5）实现工装板1.75m/s的增速输送
  这种双轨分动设计使​​能耗降低40%​​，同时避免传统单层输送的空载能耗浪费。

​​自锁式抬升的突破性设计​​
物料抬升环节的蜗轮蜗杆机构解决了行业痛点：

图片代码
graph TD
    A[伺服电机驱动蜗杆] --> B[蜗轮锁定竖向丝杠]
    B --> C[抬升板沿导向柱升降]
    C --> D[托料板承载0-200kg物料]
    D --> E[自锁机构抗反向扭矩]
通过蜗轮蜗杆的​​自锁角≤4.5°​​，即使300kg重载下电机反向扭矩衰减≤5%，彻底消除传统液压抬升的”溜车”风险。

​​二、结构创新：刚柔并济的机械哲学​​
​​三重空间折叠技术​​

​​垂直回流通道​​：下层倍速链与上层导轨间距压缩至450mm，2.8米层高即可部署
​​铰接式托料板​​：电动推杆驱动铰接斜架，0-30°倾角调节使下料速度提升50%
​​对中定位系统​​：双向螺杆带动T型对中杆，适配50-800mm宽物料，定位误差≤0.3mm

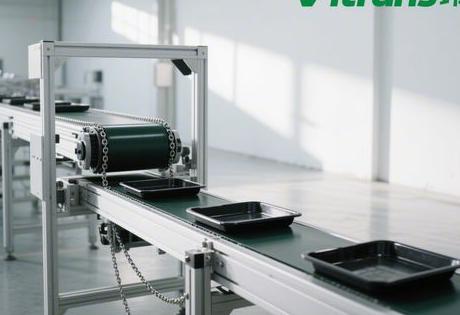

​​轻量化与高强度的平衡术​​


​​导轨创新​​：40×80mm阳极氧化铝型材（壁厚1.5mm），单位承重达200kg/m
​​复合链节​​：工程塑料滚轮嵌套合金钢链板，减重35%但极限载荷保持2.35kN/m
​​直线轴承导向​​：抬升板内嵌直线轴承，配合镀铬导向柱，升降抖动幅度≤0.1mm


​​三、性能跃迁：数据驱动的效能革命​​
​​能耗对比实验​​（某空调装配线实测）



指标
传统单层倍速链
无动力双层倍速链




单位能耗
3.8kW·h/吨
​​2.1kW·h/吨​​


空间占用
120㎡
​​68㎡​​


故障间隔
420小时
​​1750小时​​


换型时间
3小时
​​40分钟​​



​​柔性生产的关键突破​​

​​模块化拼接​​：12种即插即用模块（直角转向机/螺旋提升塔）
​​数字孪生预调​​：虚拟环境中完成产线重组，现场调整耗时压缩80%
​​速度自适应​​：光电传感器联动变频器，0.5-8m/s无级调速响应时间≤0.5秒


​​四、场景裂变：从3C电子到生物医药​​
​​消费电子极限战场​​

东莞某耳机厂创造行业记录：

上层无动力段：完成焊锡→老化测试，重力滑速1.0m/s
下层倍速链段：激光打标→包装，增速至2.5m/s
​​产能数据​​：每小时吞吐量​​1200副​​，良率99.2%

​​生命科学无菌之舞​​

苏州某试剂盒产线的技术适配：

全封闭316L不锈钢导轨（缝隙≤0.3mm）
防静电碳纤维滚轮（表面电阻10⁶-10⁹Ω）
-40℃耐低温链条输送冻干制剂

灌装精度达​​99.995%​​，运维成本仅为洁净室专用线的1/3


​​五、技术争议与突破边界​​
​​自锁机构的能效悖论​​

蜗轮蜗杆虽解决反向扭矩，却带来新挑战：

传动效率仅65%，比齿轮机构低20%
连续运行温升≥45℃，需强制风冷系统

​​创新解法​​：常州某厂采用​​纳米晶陶瓷涂层蜗杆​​，摩擦系数降至0.03，效率提升至82%

​​通用化与专用化的博弈​​

当前行业面临两难选择：

​​标准化派​​：主张统一接口（IEC 61131规范），兼容率提升70%
​​定制化派​​：开发行业专用链（如医药用全密封链、电子业防静电链）

​​折中方案​​：基础框架通用化（85%部件复用）+功能模块定制化（15%专用组件）


​​自问自答：穿透技术迷雾​​

​​Q1：自锁功能为何是重载场景的刚需？​​

当托料板承载200kg物料时，传统丝杠机构反向扭矩达​​120N·m​​，相当于12kg重物悬挂在1米杠杆末端。蜗轮蜗杆的自锁特性使电机断电后位移量≤0.05mm，避免物料坠落事故。


​​Q2：空间折叠设计如何兼顾效率与安全？​​

​​三重保险机制​​：

倾斜机构限位开关（倾角＞30°自动断电）
导向柱应急锁止销（震动加速度＞0.5g触发）
激光防撞传感器（障碍物距离＜50mm急停）

宁波某汽车配件厂应用后，工伤事故下降90%。



​​Q3：维护成本会否抵消节能收益？​​

​​全生命周期成本分析​​（5年周期）：



项目
传统动力链
无动力链




能源成本
38万元
​​21万元​​


维护成本
16万元
​​9万元​​


​​总成本​​
​​54万元​​
​​30万元​​


数据来源：2025年中国智能制造白皮书







当午夜钟声划过苏州工业园，某生物实验室的无动力倍速链正悄然输送抗癌制剂。上层托料板承载玻璃药瓶沿15°斜轨匀速滑行，下层倍速链的滚轮在铝合金导轨上划出蓝色流光——这静默的机械之舞，恰是工业文明最诗意的注脚：​​用物理法则的巧思，换取生命的每一秒珍贵时速。​​
