自动化倍速链生产线：现代制造业的高速输运引擎

​​一、差动链轮：倍速传动的物理核心​​

​​速度叠加的机械密码​​
倍速链的核心奥秘在于​​滚轮与滚子的直径差​​（D > d）。当链条以基础速度（V₁）运行时，滚轮自转产生附加线速度（V₂），其总速度公式为：
​​Vₜ = V₁ × (1 + D/d)​​
例如当滚轮直径是滚子的2倍（D=2d）时，工件速度可达链条速度的3倍。这一设计无需额外能源即可实现被动增速，相比传统输送线能耗降低30%以上。

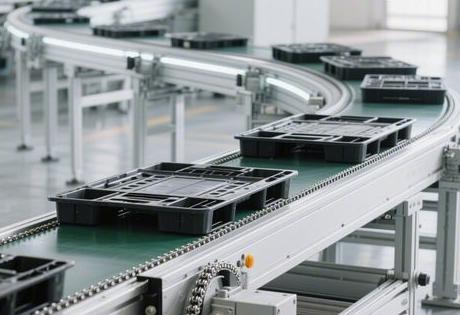

自动化倍速链生产线

​​摩擦损耗的工程驯服​​
理论增速常因摩擦而衰减。领先方案通过双重技术破局：

  • ​​超精表面处理​​：导轨硬度达HRC40-45，直线度误差≤0.5mm/m，减少滑动损耗
  • ​​自润滑系统​​：每500小时自动注入高温链条油（100℃粘度≥46mm²/s），维持稳定增速

​​二、模块化结构：柔性生产的骨骼系统​​

​​五大核心组件协同​​

  1. ​​倍速链本体​​：滚子与滚轮采用工程塑料（轻载）或钢制（重载），承载200-2000kg负载
  2. ​​导轨机架​​：45#钢或铝合金型材支撑，单段跨距达25米无变形
  3. ​​驱动装置​​：变频电机+减速机组合，功率匹配公式 ​​P = μQv/(η×1000)​​（μ摩擦系数、Q负载、v速度、η效率）
  4. ​​张紧机构​​：弹簧/重锤式动态调节，确保链条垂度≤2%节距，防跳链卡滞
  5. ​​智能控制系统​​：PLC集成光电/压力传感器，定位精度±0.05mm

​​布局设计的空间革命​​

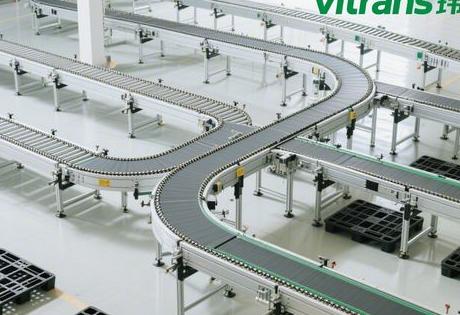

自动化倍速链生产线

  • ​​垂直循环系统​​：双层线体使空间利用率提升70%
  • ​​直角移栽模块​​：通过顶升平移机实现90°转向，消除卡滞
  • ​​缓冲工位设计​​：关键工序间设弹性储位，应对节拍波动

​​三、设计规范：精度与效能的平衡术​​

​​负载能力的黄金法则​​

  • ​​轻载场景​​（<200kg）：工程塑料滚轮+铝合金导轨，减重40%
  • ​​重载攻坚​​（2000kg级）：钢制滚轮配张力传感器，初张力=（Fₘₐₓ + Fₛₗₐ꜀ₖ）/2

​​汽车变速箱装配线实战​​
某车企输送480kg变速箱的方案：

  1. 选用38.1mm节距滚珠轴承链，摩擦损耗降15%
  2. 设置S型加减速曲线（加速度≤0.5m/s²），消除启停冲击
  3. 工位配置气动阻挡器，重复定位精度±0.5mm

​​四、智能控制：数据驱动的神经中枢​​

​​三级控制网络架构​​

plaintext复制
感知层 → 决策层 → 执行层
激光测距仪 → PLC解析指令 → 伺服气缸
RFID读卡器 → AI预测模型 → 变频电机
压力传感器 → MES系统集成 → 气动阻挡器


​​数字孪生预演优化​​

某家电企业导入虚拟调试系统后：




  • 提前发现托盘堆叠干涉风险
    •

  • 气缸动作时序优化，节拍从18秒压缩至12秒
    •

  • 故障率下降40%
    •





​​五、行业应用：从微电子到重型制造​​


​​3C电子微型化装配​​

手机摄像头模组线挑战：




  • 工件尺寸最小Φ8mm，定位需≤0.1mm
    •

  • 静电敏感（HBM模型<100V）

​​创新方案​​：
    •

  • 碳纤维防静电托盘（表面电阻10⁶-10⁹Ω）
    •

  • 压电陶瓷微制动器（响应5ms）

实现日产能12万台且零静电损伤
    •



​​新能源电池高速堆垛​​

锂电池PACK线集成：




  • 氮气密封舱（氧含量<100ppm）
    •

  • 防爆电压监测模块
    •

  • 铜合金导静电托盘

处理量达480个电池包/小时，良率99.97%
    •





​​六、技术跃迁：物联网与新材料革命​​


​​IIoT赋能预测维护​​




  • 实时监测链条张力突变＞20%触发断链预警
    •

  • 轴承温度超85℃自动降速冷却
    •

  • 维修频次降低60%，产能利用率提升25%
    •



​​超材料突破物理极限​​




  • ​​陶瓷轴承​​：耐温400℃，摩擦系数降至0.001
    •

  • ​​碳纤维链条​​：抗拉强度1.2GPa，重量减40%
    •

  • ​​形状记忆合金导轨​​：温度刺激下自修复微变形
    •





​​自问自答：倍速链技术三问​​


​​Q1：倍速链与普通输送线的本质区别？​​




核心在于​​差动增速的被动性​​：倍速链通过机械结构（滚轮/滚子直径比）实现工件加速，无需额外能源；而传统输送线提速需倍增电机功率，能耗与磨损呈指数增长。某实测显示：输送相同负载，倍速链能耗低42%。




​​Q2：重载场景如何保证倍速链稳定性？​​




​​三重保障机制​​：




  1. 渗碳钢滚轮（硬度HRC58-62）抗塑性变形
    2.

  2. 液压阻尼器动态吸收冲击能量
    3.

  3. 智能张紧系统实时补偿链条伸长

某工程机械厂数据：连续运行12,000小时磨损量<0.1mm。
    4.





​​Q3：智能倍速链如何实现预测性维护？​​

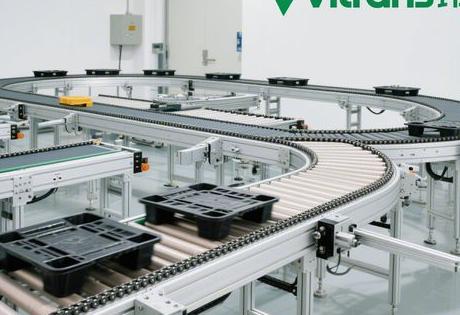

自动化倍速链生产线




​​多传感器融合诊断​​：


plaintext复制
振动传感器 → 分析频谱特征 → 预判轴承失效
电流检测 → 建立电机负载模型 → 预警过载风险
温度监测 → 拟合润滑衰减曲线 → 触发自动注油


某工厂应用后，意外停机减少83%。






当一条倍速链在汽车厂焊装车间以每秒1.5米的速度输送车身时，其工装板正以4.5米/秒的“隐形速度”冲刺——这背后是​​机械精密主义对牛顿力学的巧妙重构​​。我认为，未来倍速链的进化将超越物理传动范畴：当量子传感器能捕捉导轨原子的应力谐振，当超导电磁场实现零摩擦悬浮，制造业的“速度游戏”规则将被彻底改写。而当下滚轮与滚子的金属啮合声，终将成为智能工厂里最古老的机械诗篇。
