防偏移锥形辊筒定制指南材质选择到安装详解

基础问题：防偏移锥形辊筒的核心原理是什么？

锥形辊筒通过直径差异实现内外圈线速度差，使货物在转弯时自动纠偏。其小端直径较小（线速度慢），大端直径较大（线速度快），形成速度梯度。当货物接触辊面时，外侧因线速度更快而向前推进，内侧则提供阻力，两者合力迫使货物沿预定轨迹转弯。关键参数包括锥度角（通常1°-5°）、转弯半径（需满足R≥1.2×货物长度）、轴线夹角（标准θ=3.6°，安装时倾斜θ/2=1.8°）。

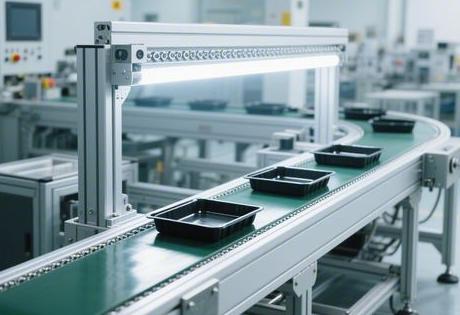

输送线锥形辊筒定制

场景问题：如何根据货物特性选择锥形辊筒参数？

需结合货物尺寸、重量及输送速度综合计算：

  1. ​​转弯半径计算​​：
    公式：​​最小R=1.2×L​​（L为最长货物长度）
    例如800mm长货物需R≥960mm，实际建议取1000mm。
  2. ​​锥度匹配规则​​：
    货物宽度 推荐锥度 辊筒长度
    300-500mm 2.4° 货物宽+50mm
    500-800mm 3.6° 货物宽+80mm
    >800mm 4.5°-5° 货物宽+100mm
  3. ​​承载验证​​：
    单辊载荷=货物总重÷同时接触辊数（≥3支），需低于辊筒额定载荷80%。例如200kg货物，若6支辊筒支撑，单辊承重33kg，可选D60×2.5mm壁厚辊筒（承载100kg）。

解决方案：选错材质会怎样？如何补救？

​​错误案例​​：某汽配厂在潮湿车间使用镀锌钢辊筒，半年后锈蚀卡死，停产损失超材料成本20倍。
​​材质适配方案​​：

工况 首选材质 替代方案 失效风险
湿度>80% 316不锈钢 塑钢锥套 碳钢锈蚀增大摩擦阻力
食品环境 抗菌PVC包胶 不锈钢 普通包胶滋生霉菌
高温>80℃ 耐热钢SS309 镀硬铬碳钢 轴承润滑脂碳化
冲击载荷 铸胶辊筒 加厚壁碳钢 筒体变形破坏锥度精度
​​补救措施​​：已选错材质时，可增加防护——高温区补充石墨润滑，潮湿环境加装IP67防护罩。

基础问题：机械防偏移结构有哪些类型？

三类主流防偏机制：

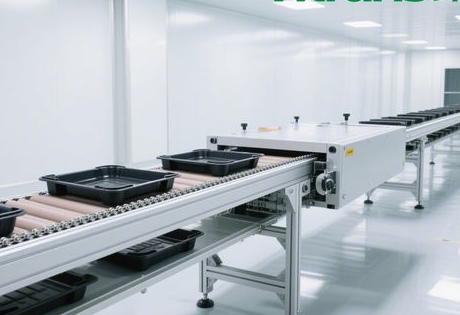

输送线锥形辊筒定制

  • ​​双锥度辊筒​​：内外段锥度差0.5°-1°，产生纠偏力≥30N/m，适用精密电子件输送
  • ​​动态导向轮​​：压力可调（50-200N），实时抵消离心力，偏移量≤±5mm
  • ​​磁力纠偏系统​​：0.1-0.3T磁场吸附金属薄板，配合霍尔传感器闭环控制

场景问题：控制系统如何配合防偏移？

需硬件与算法协同：

plaintext复制
压力传感器矩阵（4个/㎡） → PLC计算偏移量 → 调节内外辊速比K_v=(R+W/2)/(R-W/2)


​​高级方案​​：




  • 视觉纠偏：5000fps线阵相机检测边缘，PID响应<100ms
    •

  • 差速驱动：内外侧电机速差10-30%，避免滑动摩擦损耗
    •



解决方案：控制系统失效如何处理？


​​典型故障​​：某物流中心因电磁干扰导致传感器误判，货物堆叠撞毁护栏。

​​应急方案​​：




  1. 切换手动模式，固定速比K_v=1.15（经验值）
    2.

  2. 启用机械冗余：



    • 双锥度辊筒自主纠偏
      •

    • 安装柔性挡边（橡胶硬度60-75 Shore A）

​​根因处理​​：加装信号屏蔽层，控制系统接地电阻<4Ω。
      •



    3.





基础问题：为什么锥形辊筒必须倾斜安装？


因辊面需保持水平，而轴线需倾斜θ/2（1.8°）以形成速度差。若水平安装，会导致：




  • 货物受侧向分力，加剧磨损
    •

  • 轴承承受径向扭力，异响率提升300%
    •



场景问题：专业安装流程分几步？


五步精准安装法：




  1. ​​轴线校准​​：

激光水平仪打线，确保轴线倾角1.8°±0.1°（误差>0.2°需垫片调整）
    2.

  2. ​​同心定位​​：

所有辊筒母线延长线交于圆心，拉线偏差<2mm
    3.

  3. ​​支架匹配​​：

必须使用锥形辊专用支架（压块内倾1.8°），禁用直辊支架
    4.

  4. ​​间隙预留​​：

小端与机架间隙>5mm，热胀冷缩余量按ΔL=0.012×长度×ΔT计算
    5.

  5. ​​动态测试​​：

72小时耐久测试（载荷波动±20%），急停偏移量<10mm
    6.



解决方案：安装后异响如何诊断？


​​典型案例​​：某电商仓锥辊运行”嘎哒”异响，检测流程：




  1. 查支架类型：确认专用支架未错用直辊支架
    2.

  2. 查压块方向：横向安装会导致别轴（正确应竖直安装）
    3.

  3. 测轴线垂直度：机架板与出轴角度偏差>0.5°需调整
    4.

  4. 听音定位：末端异响提示轴承缺油（通油孔堵塞率87%）
    5.



​​处理步骤​​：拆解清洗注油腔，注入锂基脂（填充率80%），禁用钙基脂（低温易凝固）。




基础问题：如何筛选合格供应商？


核心资质与能力矩阵：

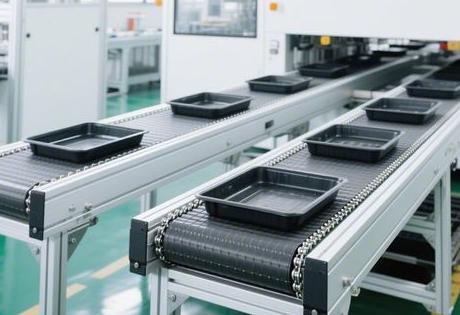

输送线锥形辊筒定制






评估项
优质供应商标准
风险供应商特征






定制范围
锥度1°-5°可调
仅提供标准3.6°




检测能力
出具ISO 20278测试报告
无动平衡检测设备




地域供应
长三角/珠三角集群
无本地仓储




案例经验
重载（>200kg/m）案例
仅轻载应用






场景问题：定制合同需明确哪些参数？


必签技术协议条款：


plaintext复制
1. 几何参数：小端直径D1（±0.1mm）、锥度α（公差±0.05°）
2. 力学性能：额定载荷（含冲击系数1.5）、疲劳寿命≥10万小时
3. 环境适配：-30℃~120℃温度变形量≤0.1mm
4. 检验标准：同心度≤0.03mm（按GB/T 1184）


解决方案：到货验收不合格怎么办？


​​争议焦点处理​​：




  • ​​锥度超差​​：若实测3.7°＞合同3.6°±0.05°，要求返工（每差0.1°纠偏力降15%）
    •

  • ​​动平衡缺失​​：未提供检测报告时，现场测试——转速50rpm振动值＞0.5mm/s拒收

​​法律途径​​：援引《GB/T 10595输送带制造标准》索赔，最低获赔合同金额30%。
    •





​​行业洞察​​：2024年行业数据显示，锥形辊筒失效案例中72%因材质错配，28%因安装倾角偏差。顶尖企业已采用数字孪生预安装技术，通过RecurDyn仿真货物质心轨迹（偏差<2%R），使调试周期缩短40%。定制时要求供应商提供仿真报告，可降低后期改造成本65%以上。
