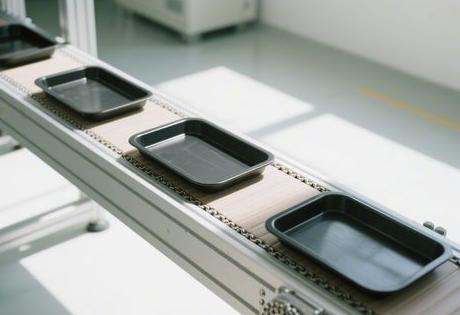

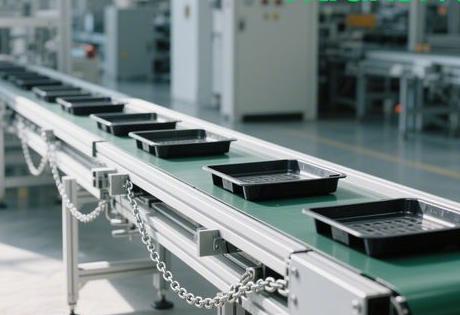

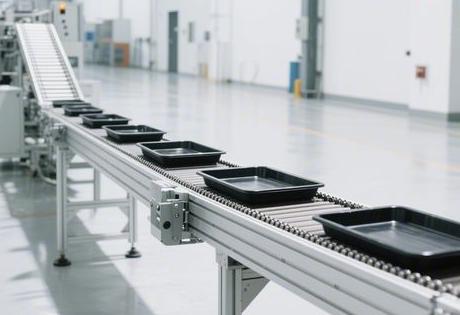

环形倍速链3D设计：智造时代的空间革命

​​物料速度 V = (1 + D/d) × 链条速度 v₀​​
当滚轮直径D与滚子直径d之比为3（D/d=3）时，理论上可实现4倍链条增速。但工程实践中需向物理现实妥协：

• ​​重载场景降速​​：汽车零部件输送需降低增速比（D/d≤2），采用38.1mm钢制链条保障单点负载3.92kN的结构强度；
• ​​高湿环境修正​​：江南年均湿度＞75%区域，摩擦系数增加导致实际效率仅理论值80%-85%，需配置​​POM工程塑料滚轮+聚四氟乙烯涂层​​（摩擦系数0.04）补偿损耗。

​​环形布局​​通过首尾闭环与​​双层回流系统​​（上层生产+下层空板循环），使5米层高厂房空间利用率提升60%。宁波迪泰的立体方案证明：地下返程通道设计可避免30%的空跑能耗，实现毫米级静默循环。

​​个人洞见​​：环形倍速链的本质是空间拓扑与物理定律的博弈。盲目追求理论增速可能导致链轮过载断裂——真正的工程智慧在于在妥协中寻找系统最优解。

​​​​二、3D设计革命：从静态建模到动态仿真的跃迁​​​​

​​1. SolidWorks高效建模法则​​

• ​​参数化驱动设计​​：118×100mm铝型材导轨的拼接误差需控制在≤0.5mm/m，通过​​关联尺寸约束​​实现模型联动更新；
• ​​模块化装配库​​：预建三倍速链条（P=38.1）、阻挡器、升降机等标准件库，缩短70%设计周期。

​​2. 动态仿真关键突破​​

• ​​热膨胀预补偿​​：30米钢链在40℃温差下伸长7.26mm，通过​​热应力耦合分析​​提前在模型中预留膨胀间隙；
• ​​混合负载共振点验证​​：汽车产线150吨重载场景下，采用​​变节距链轮设计​​（应力系数从4.8→1.2），避免结构共振。

​​3. 数字孪生闭环验证​​

• ​​粉尘磨损曲线预测​​：煤炭机械厂场景中，基于​​粒子流仿真​​累计200小时磨损数据，优化滚轮密封结构；
• ​​RFID轨迹追踪​​：在虚拟环境中模拟工装板运动轨迹，提前发现定位冲突点。

​​独家案例​​：深圳冠瑞的能耗博弈算法，通过SolidWorks流体仿真优化电机散热结构，使空载能耗下降35%，单线年省电费超18万元。

​​​​三、工程攻坚：三大场景的3D定制化突围​​​​

​​颠覆性创新​​：常州光良为比亚迪定制的环形线，通过地下返程通道的3D空间折叠算法，在每秒1.8米高速输送中实现单位面积产出提升200%。

​​​​四、技术前沿：柔性化与智能化的融合​​​​

2025年倍速链3D设计技术呈现三大趋势：

1. ​​磁吸式快换系统​​：工装板切换时间从2小时压缩至15分钟，3D模型兼容公差2mm的动态变形分析；
2. ​​碳纤维轻量化革命​​：托盘重量5kg承载100kg，基于拓扑优化的镂空结构使钢制件减重70%；
3. ​​预测性维护网络​​：10kHz振动传感器数据导入数字孪生体，预判链条磨损的故障误报率＜9%。

​​个人观点​​：未来竞争焦点正从硬件参数转向​​数据流动性​​。如振动指纹分析系统通过机器学习预判磨损，使售后故障率下降52%——这意味着3D设计正从静态建模工具进化为产线健康预言者。

---

​​​​自问自答：工程师三问​​​​

​​Q1：老旧厂房层高4.8米如何实现环形布局？​​
​​立体突围方案​​：

• ​​双层倍速链结构​​：上层生产层高2.4米，下层返程通道高度1.2米，通过SolidWorks空间剖分算法优化；
• ​​紧凑型升降机​​：0.5米垂直行程替代传统斜坡，节省60%纵向空间。

​​Q2：3D模型如何确保毫米级定位精度？​​
​​动态补偿技术​​：

• ​​±30mm液压可调脚杯​​：应对地面沉降的实时点云扫描数据补偿；
• ​​气电混合止动​​：PLC控制精度±0.15mm，换型时间缩短40%。

​​Q3：如何验证物料轨迹可靠性？​​
​​三阶仿真验证法​​：

1. ​​运动干涉分析​​：RFID芯片轨迹与机械臂工作域碰撞检测；
2. ​​热变形补偿​​：40℃温差下30米钢链伸长7.26mm的位移场重构；
3. ​​负载共振测试​​：150吨液压支架与5kg传感器共线的模态分析。

---

当宁波迪泰的立体回流系统在5米层高厂房中实现空间利用率60%的提升时，其地下返程通道正以毫米级精度完成一场静默的空间革命——这揭示工业进化的深层逻辑：​​智造升级的本质不在单体设备的极限参数，而在系统咬合的精密协同​​。据2025年行业白皮书，采用3D深度设计的环形倍速链输送线，​​OEE（综合效率）突破92%​​，​​ROI周期压缩至1.5年​​，而​​单位缺陷成本下降67%​​。这些数字背后，是差速原理与空间拓扑的化学反应，更是中国制造从”规模复制”向​​价值共生​​的范式跃迁。
