English (UK) 在制造业自动化浪潮中，双层倍速链输送线凭借其独特的“上层生产、下层回流”结构，成为优化空间与提升效率的关键技术。本文将深入解析其工作原理、设计逻辑及行业应用，并探讨未来智能化升级方向。

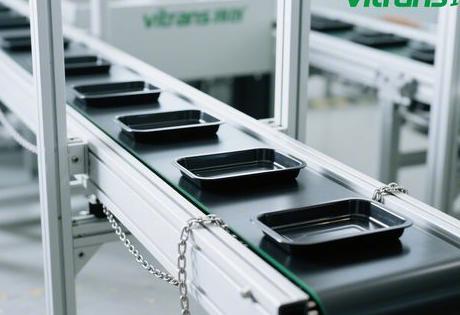

一、结构原理：双层循环如何实现高效输送

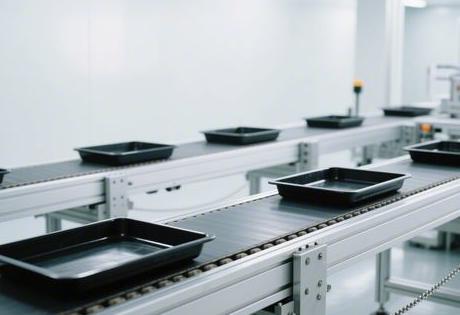

双层倍速链由上层生产线、下层回流线及移载机三大核心模块构成。当产品在上层倍速链完成装配流程后，空载工装板通过移载机自动转移至下层，形成闭合循环系统。其核心价值在于：
- 空间利用率提升50%：传统单层线体需预留空工装板回流通道，而双层结构将回流系统置于下层，直接节省产线占地面积。
- 节拍效率优化30%：工装板回流与生产同步进行，消除空板返回等待时间。
二、增速机制：物理结构的精妙设计
倍速链的“倍速”特性源于其特殊的机械结构：
- 滚轮-滚子直径差：工装板速度V = (1+D/d) × 链条速度v（D为滚轮直径，d为滚子直径）。当D/d=1.5时，实现2.5倍增速。
- 低摩擦工程塑料：轻载型链条采用尼龙滚轮，摩擦系数仅0.08，保障高速稳定运行。
独家观点：实际增速常低于理论值（约损失15%），主要源于导轨安装偏差导致的滑动摩擦。建议通过激光校准导轨平面度，将效率损耗控制在5%以内。
三、关键组件：模块化设计的工业美学

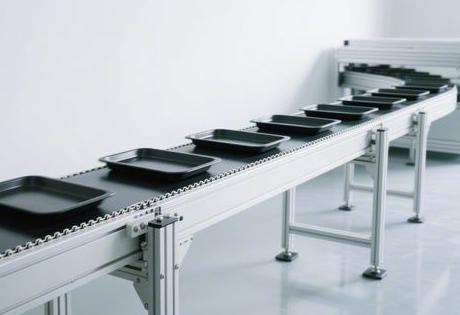

1. 倍速链主体
- 三倍速/2.5倍速链条：轻载选工程塑料轮（尼龙），重载用碳钢轮
- 专用铝型材导轨：内嵌耐磨条降低摩擦，护边间隙精确控制±0.5mm
2. 定位控制系统
- 气动阻挡器：SMC气缸实现工装板毫米级精准停位
- 光电传感器：实时监控工装板流量，避免堆积
3. 移载转换机构
图片代码graph LR A[上层线体末端] --> B{顶升平移机} B -->|气缸顶升| C[垂直提升] C -->|皮带转运| D[下层线体起始端]▲ 移载过程通过PLC编程控制，重复定位精度达±0.2mm
四、行业应用：多领域验证的解决方案
1. 电子电器行业
- 电脑装配线：工装板速度达12m/min，支撑显示器/主机同步组装
- 微波炉生产线：配置静电防护工装板，避免精密电路损伤
2. 汽车制造
- 发动机装配线：重载碳钢链轮承载500kg缸体，2.5倍速运行
- 车身焊接工位：阻挡器配合机器人实现90秒精准停位
3. 食品医药
- 药品包装线：不锈钢链条符合GMP卫生标准
- 饼干烘烤线：耐高温工程塑料轮适应150℃环境
五、对比单层系统：数据揭示的真实优势
| 指标 | 双层倍速链 | 单层倍速链 |
|---|---|---|
| 占地面积 | 100㎡（基准） | 180㎡（+80%） |
| 最大产能 | 120件/小时 | 85件/小时 |
| 工装板循环时间 | 8分钟 | 14分钟 |
| 维护复杂度 | 中（需协调双层同步） | 低（单一平面运维） |
数据来源于汽车零部件生产线实测（2024）
六、技术演进：智能化升级的三大方向
- 数字孪生运维：实时映射物理线体状态，预测链条寿命
- AI动态调速：根据工位阻塞情况自动优化倍速比
- 模块化重构：采用快拆式链节，实现1小时内线体重组
个人预见：2026年前将出现“可重构双层倍速链”，通过磁控柔性工装板突破固定轨道限制，支持混线生产。
自问自答：深入理解核心问题
Q1：为何不直接提高链条速度替代倍速设计？
A：链条高速运行会导致：
- 电机功率指数级增长（能耗↑300%）
- 滚子与导轨冲击加剧（噪音＞85dB）
倍速结构在能耗与噪音可控前提下实现高效输送。
Q2：哪些场景不适合采用双层倍速链？
A：以下三类场景建议慎用：
- 超重型物料（＞1吨）：下层支架需强化增加成本
- 微型车间（层高＜3米）：下层空间压迫感显著
- 工艺变更频繁：移载机调整耗时影响柔性
当制造业向“寸土寸金”的集约化发展，双层倍速链以空间折叠与时间压缩的双重能力，持续书写高效生产的进化篇章。其价值已超越单纯输送工具，成为智能工厂不可或缺的时空架构师。
