上下双层同向倍速链：空间优化与高效输送的工业解决方案

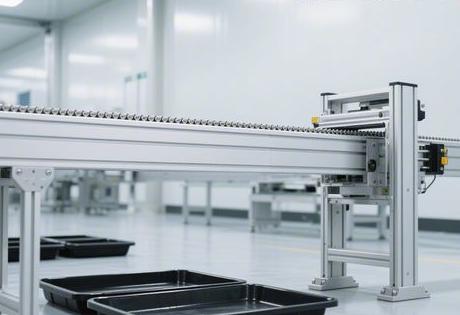

▍倍速链技术的核心：增速原理的革新

倍速链的”倍速”奥秘源于其独特的滚轮-滚子直径差设计。当链条运行时，滚子（直径d）在导轨上滚动提供基础速度（V₁），而滚轮（直径D）因直径大于滚子（D>d）产生附加线速度（V₂）。根据运动叠加原理，工装板的实际速度可达：
Vₜ = V₁ × (1 + D/d)
通过调整D/d比值（通常为1.5~3倍），实现2.5倍速或3倍速的输送效果。这意味着链条以低速稳定运行，而工装板却能高速移动，大幅降低链条磨损风险。

▍上下双层同向结构的突破性设计

与传统单层或环形倍速链相比，上下双层同向倍速链的创新在于：

垂直空间复用：
- 上层与下层轨道平行排布，共享同一驱动系统，节省50%以上地面空间
- 下层返回段与上层承载段同步运行，消除传统设计中返回段的空间浪费
同向同步驱动：
- 双链通过共用电控系统实现速度协同，避免物料转移错位
- 采用模块化铝型材导轨，确保两层轨道安装精度≤0.5mm/m
差异化承载策略：
- 下层承载段：配置钢制滚轮（D/d=3），负载能力达5.88kN，适配重型工件
- 上层承载段：采用工程塑料滚轮，降噪30%且耐腐蚀，适合轻型精密物料

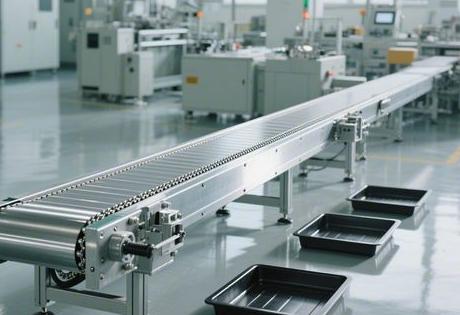

▍性能优势：效率与柔性的双重进化

空间利用率革命
在电子厂实测中，双层设计使产线密度提升120%，同等面积下工作站数量翻倍。
动态积放能力
工装板在阻挡器控制下可实现：
- 上层装配工位暂停（如芯片焊接）
- 下层自动分流质检不合格品
- 停机作业不影响其他单元运行，故障率降低40%
能耗优化
单电机驱动双层结构比两条单链节能25%，年省电费超15万元（以100米线体计）。

▍工程设计的关键考量

线体分段控制
单段长度建议≤12米，过长易导致：
- 铝型材导轨变形（>0.3mm/m）
- 链条张力不均引发跳齿
- 解决方案：每10米增设伺服张紧装置

速度-温度适配

参数	工程塑料滚轮	钢制滚轮
最佳速度	8-12m/min	5-10m/min
耐温范围	-10~60℃	-10~150℃
高温对策	/	添加石墨润滑油
超过60℃环境需采用耐热链板材料。

维护性设计
下层检修通道宽度≥800mm，并配置快拆链节（弹性锁片结构），更换时间<15分钟。

▍应用场景的重构逻辑

个人观点：未来双层倍速链的价值将超越”输送工具”，成为智能工厂的调度中枢。

电子制造业：上层运输PCB板（3倍速），下层回收治具，实现零切换等待
食品包装线：上层灌装成品（轻型），下层输送空罐（重型），平衡负载分布
新能源电池组装：结合机器视觉定位，上层电芯分选±0.1mm精度，下层极片回收
在宁德时代案例中，该设计使产能提升35%，且避免了传统升降机导致的电解液渗漏风险。
