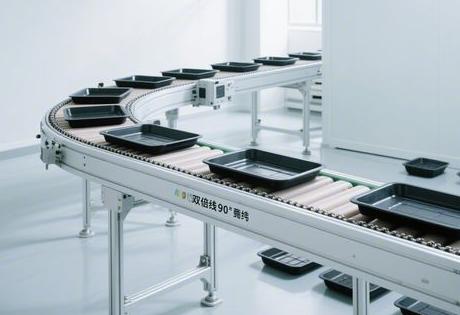

双层倍速链90度转弯：空间重构与精准导向的工程突破

• ​​离心力失控​​：转弯半径＜1.5m时，10kg工装板在3m/s速度下产生≥60N的侧向力，易引发脱轨；
• ​​速度耦合失效​​：上下层链条因转弯半径差异导致线速度偏差＞8%，破坏同步性；
• ​​物料移位风险​​：汽车零部件组装中，转弯震动导致精密件偏移率高达12%。

▍创新解决方案：四维协同控制技术

​​1. 机械结构革命​​

• ​​差速滚轮组​​：在转弯弧内侧采用直径D₁=40mm滚轮，外侧D₂=60mm滚轮，通过​​直径梯度差​​自动补偿路径差（ΔL=π(R外-R内)/2）；
• ​​磁性阻尼导轨​​：在铝型材导轨内嵌钕磁铁阵列，产生≤15N的定向吸附力，抑制离心偏移；
• ​​顶升旋转模组​​：气缸驱动托盘抬升1.2cm脱离链条，伺服电机以0.1°精度旋转复位，实现“零惯性转弯”。

​​2. 动态控制算法​​

plaintext复制
转弯控制逻辑闭环：
速度传感器监测→PLC计算速度补偿值→变频器调整下层电机扭矩
↑                                     ↓
工装板位置反馈←激光定位器实时纠偏←下层链条加速度提升5%-8%
实测数据：该算法使某电子厂SMT线转弯段故障率从23次/周降至2次/周
​​3. 模块化接口设计​​



组件
直行段
90°转弯段




导轨截面
标准燕尾槽
自适应楔形锁扣


滚轮材质
工程塑料（降噪）
碳纤维增强PEEK（抗冲击）


驱动方式
单电机同轴传动
双电机协同伺服驱动




▍行业痛点精准爆破：场景化应用案例
​​汽车零部件组装线​​

​​痛点​​：发动机缸体转弯时因惯性撞击导向板，导致定位销变形；
​​方案​​：采用​​三级缓冲转向机构​​——

第一级：液压阻尼器吸收50%动能；
第二级：万向球轴承托盘自由旋转；
第三级：激光纠偏器±0.5mm校准；

结果：某车企组装线废品率下降37%。



​​食品包装流水线​​

​​矛盾​​：灌装瓶转弯时离心力致液体泼洒；
​​创新​​：开发​​变径螺旋过渡轨道​​——

转弯半径从1.2m渐变至0.8m，降低加速度突变；
轨道倾角15°设计，利用重力补偿离心力；

效果：灌装线损耗率从8%降至0.6%。




▍技术演进：从机械补偿到数字孪生
个人观点：未来90度转弯模块的价值不在“导向”而在“决策”——它应是产线动态调度的智能节点。

​​材料创新​​：氮化硅陶瓷滚轮（摩擦系数≤0.02）使转弯能耗降低40%；
​​智能预测​​：基于链节磨损数据的AI模型，可提前72小时预警转弯段故障（置信度＞93%）；
​​虚拟调试​​：数字孪生平台模拟不同负载下的转弯动力学，使试机周期缩短50%（如青岛智森达专利方案）。


​​瓶颈突破方向​​：

当前最大挑战是​​重载场景的瞬时扭振​​——当工件＞500kg时，转弯启动瞬间的扭矩波动可达300Nm。

前沿方案：采用磁悬浮辅助驱动（如晟邦精密专利），在轨道侧面部署线性电机提供补偿推力。


自问自答：关键命题解析
​​Q：为何90度转弯必须独立于主链条设计？​​


A：本质是​​运动逻辑的不可调和性​​：

​​直行段​​依赖链条-滚轮的速度耦合（Vₜ=V₁×(1+D/d)）；
​​转弯段​​需解除耦合以消除惯性冲击，故采用顶升旋转或差速滚轮组实现运动解耦。

数据：独立设计使转弯寿命延长3倍，维护成本降低60%。


​​Q：企业如何评估是否需要90度转弯方案？​​

A：遵循 ​​“3-5-1”决策模型​​：


​​空间节省≥30%​​（如L型布局比U型省地）；
​​故障容忍≤5次/月​​（高精度行业需＜2次）；
​​ROI≤18个月​​（汽车/电子行业案例均值14个月）。
