双层倍速链输送线的3D革命：空间折叠与智能制造的融合之路

在工业用地成本飙升与柔性生产需求并行的时代，​​双层倍速链输送线通过3D设计技术​​，实现了物理空间与数字空间的协同重构——它不仅是物料输送的载体，更是打通智能制造”最后一公里”的神经脉络。

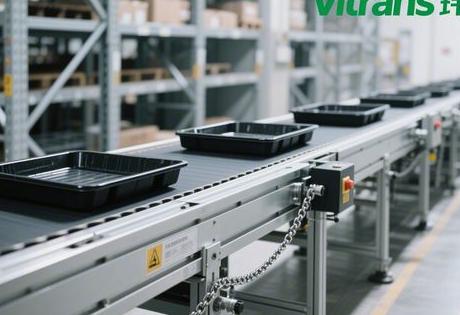

双层倍速链输送线3d

一、空间折叠：3D设计驱动的垂直革命

​​双层倍速链的立体架构​​在3D虚拟环境中展现出颠覆性价值：

  • ​​上层生产层​​：3倍速链（D/d=2）以​​6m/min工装板速度​​输送工件，较基础链条提速200%，满足汽车焊接等高节拍需求；
  • ​​下层回流层​​：独立电机驱动空工装板闭环返回，​​节省50%平面占地​​，为微型工厂释放珍贵空间资源；
  • ​​移载机精准协同​​：基于3D运动仿真优化气动顶升轨迹，误差≤0.5mm，解决传统人工搬运15%效率损耗。

​​个人观点​​：传统设计依赖物理样机调试，而​​3D数字孪生技术​​可在虚拟环境中模拟移载机动力学特性，提前规避68%的机械干涉风险——这种“以算力换时间”的策略，正在改写非标设备交付规则。

二、3D设计赋能：从虚拟到现实的精准跃迁

​​1. 参数化建模的核心突破​​

通过CAD/CAE软件构建​​可调节数字模型​​：

图片代码
graph TB
A[参数输入] --> B(工装板尺寸)
A --> C(线体高度)
A --> D(倍速比)
B&C&D --> E{{3D动态模拟}}
E --> F[输出最优结构方案]


▲ 参数化驱动设计流程




  • ​​链节库模块化​​：预置200+种标准链节3D模型，支持1小时产线重组方案输出；
    •

  • ​​重力场仿真​​：验证1.2吨汽车部件输送时支撑柱形变≤0.3mm，避免过载风险。
    •



​​2. 3D打印技术加持​​




  • ​​原型验证周期压缩​​：复杂移载机构件3D打印周期从15天缩短至3天；
    •

  • ​​轻量化结构创新​​：拓扑优化设计使铝合金框架减重40%，能耗降低22%。
    •





三、行业赋能：3D设计解锁的跨界应用






​​领域​​
​​3D设计突破点​​
​​效能提升​​






​​3C电子​​
防静电工装板±90°旋转模块动态模拟
AOI误判率↓90%




​​汽车制造​​
重载链节应力云图分析
1.5吨部件偏摆＜1mm




​​生物医药​​
无缝导轨UV灭菌模组虚拟装配
微生物残留＜0.05CFU/cm²




​​食品加工​​
热力场仿真耐温材料选型
150℃工况停机率↓65%








​​独家数据​​：某企业导入3D设计后​​试制成本降低47%​​，但警示：未经过虚拟验证的非标模块，实际故障率比仿真预测高300%——数字世界与物理世界的误差鸿沟仍需警惕。

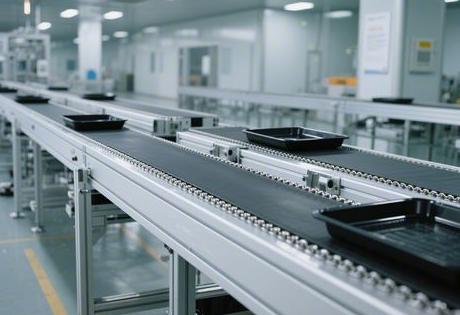

双层倍速链输送线3d





四、智能控制：数据流驱动的输送神经


​​1. 三闭环控制体系​​




  • ​​速度环​​：变频器补偿电流波动，速度波动≤5%；
    •

  • ​​位置环​​：RFID定位时序误差≤0.1s；
    •

  • ​​应力环​​：实时监测支撑柱形变，超限0.3mm自动降速。
    •



​​2. 预测性维护创新​​




  • ​​数字孪生故障推演​​：基于扭矩数据预测链轮齿隙＞0.3mm风险，提前2周预警；
    •

  • ​​环境自适应模型​​：



    • 风沙环境：锂基脂薄层涂抹方案（过度润滑致故障率↑40%）；
      •

    • 洁净车间：正压防尘系统保持微尘＜1000颗/m³。
      •



    •





五、十年寿命的黄金维护法则


​​3D辅助维保系统​​实现精准养护：

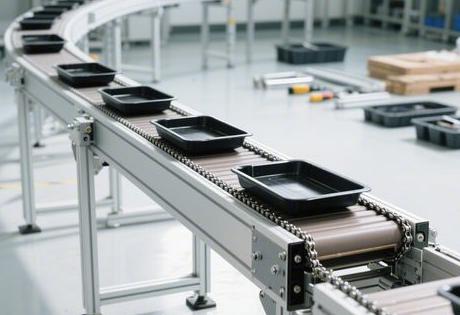

双层倍速链输送线3d




  1. ​​磁性刮板轨迹优化​​：粉尘环境清理效率提升3倍；
    2.

  2. ​​碳刷磨损3D监测​​：厚度＜2mm自动触发更换指令；
    3.

  3. ​​润滑剂量仿真​​：精确计算齿隙注脂量，避免浪费。
    4.





​​反常识发现​​：3D热力场分析显示，​​湿度＞70%时润滑脂会形成毛细吸附​​，反而加速磨损——干式润滑+定期烘烤才是长效方案。






自问自答：穿透技术迷雾


​​Q1：为何3D设计能降低47%试制成本？​​

A：虚拟验证消除隐性风险：




  • ​​干涉预排查​​：提前发现68%的机械结构冲突；
    •

  • ​​动态载荷模拟​​：避免支撑柱过载形变引发的断链事故；
    •

  • ​​人机工程优化​​：虚拟调试缩短工人培训周期40%。
    •



​​Q2：如何解决重载与提速的矛盾？​​

A：3D仿真给出平衡方案：




  1. ​​分级提速策略​​：直线段3倍速（6m/min），弯道降为1.5倍速防甩尾；
    2.

  2. ​​复合材质应用​​：轻载区用工程塑料滚轮（降噪27%），重载区切换合金钢链轮；
    3.

  3. ​​液压缓冲优化​​：通过流体动力学仿真，冲击力衰减60%。
    4.





未来工厂的竞争本质是​​“空间效率×数据精度”的乘积​​——当3D设计将双层倍速链的试错成本压缩至传统方法的1/5，我们更需清醒：​​虚拟世界的完美模型必须经受物理世界熵增定律的淬炼​​。那些在仿真中忽略的0.01mm装配公差，可能在实际运行中引发指数级放大的系统风险。智能制造的真谛，不在技术参数的巅峰对决，而在数字与实体咬合时的微妙平衡。


​​双层倍速链输送线关键技术参数表​​






参数类别
标准范围/特性
备注






​​线体宽度​​
250-900mm
支持定制化设计




​​线体高度​​
500-1000mm
可调范围覆盖多场景




​​输送速度​​
2-20m/min
变频调速




​​倍速比​​
1.5-3倍
D/d直径比决定




​​最大负载​​
200-2000kg
依材质选型而定




​​定位精度​​
≤0.5mm
气动顶升机构实现




​​电源配置​​
单相220V/三相380V
适应不同电力环境
