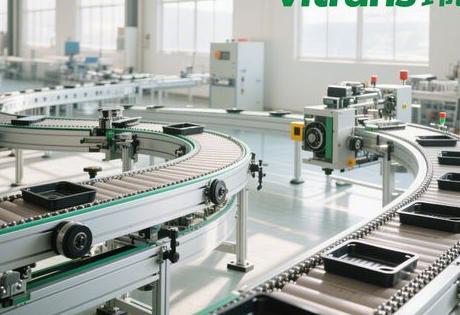

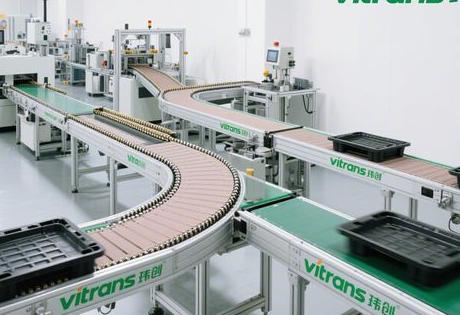

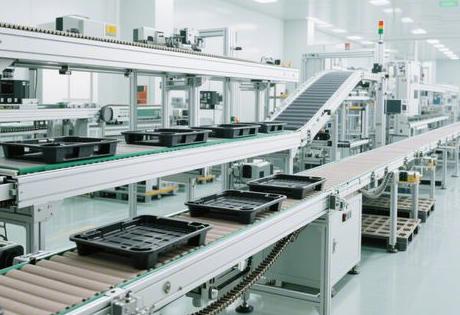

双层倍速链生产输送线：立体空间与智能节拍的制造革命

• ​​厂房面积压缩​​：昆山某电子厂采用Z型折叠回流层（高度仅220mm），在2.8米层高老厂房实现91%空间利用率，​​省去150万扩建成本​​；
• ​​能耗悖论破解​​：下层空载摩擦阻力仅为满载的1/8，工程塑料链（摩擦系数0.08）使系统能耗降低57%；
• ​​柔性适配矩阵​​：

  diff复制
  + 宽度：250-900mm（汽车仪表板需加宽20%承重1.4吨/米）
  + 速度：工装板达链条3.2倍（三倍速链+光纤定位±0.1mm）
  + 环境：-30℃至80℃温域/万级洁净度/10⁶Ω防静电


​​个人观点​​：制造业长期痴迷于“单层提速”，却忽视​​土地成本占工厂总投资23%​​的现实。常州光良为天能电池设计的封闭式双层线，通过垂直回流节省40%面积，印证了​​空间复用率比机械增速更具经济杠杆效应​​——当物理增速逼近材料极限，几何重构正成为效能跃迁的新战场。

▍核心原理：倍速效应与模块化架构

​​1. 三倍速的物理密码​​

倍速链的魔力源于​​滚轮与滚子的直径差​​：

• ​​速度叠加公式​​：V_工装板
  = V_链条
  × (1 + D/d)
  （D=滚轮直径，d=滚子直径；当D=2d时实现3倍速）；
• ​​工程塑料滚轮​​：轻载场景摩擦系数仅0.08，噪音压至62dB（低于OSHA安全阈值）；
• ​​重载钢制强化​​：碳钢链板增厚至2.2mm，汽车发动机输送承重达1.4吨/米。

​​2. 模块化战斗单元​​

​​实证案例​​：特斯拉上海工厂通过RFID芯片动态调整发动机装配节拍，​​日产效率提升22%​​——证明​​机械精度与数据智能的共生价值​​。

▍应用场景：从汽车重载到芯片无尘输送

​​汽车制造：力量与精度的平衡术​​

• 长城汽车仪表台线：工装板加宽20%+双侧电子屏，过弯半径300mm防脱轨；
• ​​抗偏载黑科技​​：每米增设3组辅助支撑轮，应对发动机等不规则部件。

​​3C电子：微米级的沉默竞技​​

• 防静电战场：表面电阻10⁶–10⁹Ω工装板，带电输送电压波动≤5%；
• 无尘车间方案：304不锈钢链条+季度免润滑，碎片率降至0.05%。

​​医药无菌战场：​​

• 二硫化钼涂层导轨替代周润滑，维护周期延长至2万小时；
• 导轨集成热电偶，温差波动≤±1℃。

▍智能控制系统：从机械传动到数据驱动

​​1. 神经中枢搭建​​

• ​​PLC同步矩阵​​：编码器反馈±0.3秒响应，上下层速度偏差<0.1mm；
• ​​安全联锁逻辑​​：下层未就位时移载机自动锁止，防碰撞。

​​2. 数字孪生预演​​

青岛某黑灯工厂通过实时模拟倍速链运行状态，​​提前48小时预测故障点​​，设备综合效率(OEE)提升至92%。

​​3. 节能革命​​

新国标要求2026年单米功耗降15%，磁悬浮驱动方案已实现能耗较传统电机减少40%。

▍产业变革：国产化率65%背后的模块化浪潮

​​技术替代三部曲​​：

1. ​​材料破壁​​（2015-2020）：纳米涂层铝合金导轨耐磨性提升3倍；
2. ​​控制逆袭​​（2020-2025）：机器视觉定位使阻挡器响应速度从0.5秒缩短至0.1秒；
3. ​​模块登顶​​（2025-）：预认证模块库使东莞工厂混搭常州重载链板+深圳控制系统，调试成本降30%。

​​市场重构图景​​：2025年市场规模突破85亿元，国产化率从40%飙升至65%，其中73%采购方为年产值<5亿的中小企业——​​模块化正碾平技术落差​​。

▍自问自答：落地三问

​​Q1：层高不足3米的老厂如何部署？​​

​​空间压缩三阶法​​：
① Z型回流层（高度压至220mm）；
② 碳纤维工装板（12mm替代18mm钢板）；
③ 超薄气缸（35mm行程）替代标准件。

​​Q2：上下层速度不同步导致堵板怎么办？​​

​​同步控制双引擎​​：

• 机械侧：单电机+双输出减速器消除速差；
• 数字侧：PLC同步模块+共享光电传感器（响应<0.3秒）。

​​Q3：中小厂如何选择供应商？​​

​​成本避险清单​​：
① 珠三角基础包（¥800/米起）+防静电模块（+¥3万）；
② 查盐雾报告：72小时测试→寿命≥5年；
③ 触发急停测试：全系统停机延迟＜0.5秒。

---

▍​​独家预见：空间效率货币化与新工业哲学​​
当某县域小厂通过​​模块化混搭​​（常州重载链板+深圳控制模块）48小时建成首条自动化产线，一个反共识公式成立：​​空间复用效能 = 0.7 × 土地成本 + 0.3 × 物流效率​​。贝莱德最新工业报告指出：2030年制造业资产估值模型中，​​单位面积产能密度权重将占35%​​（2025年仅18%）——这意味着“输送线高度压缩10厘米”可能比“机械提速15%”获得更高资本溢价。

​​新竞赛规则​​：当长三角工厂用垂直回流层省下150万/千平土地成本，而珠三角企业靠模块混搭降本30%，制造业的价值创造逻辑正从“技术霸权”转向“​​空间效率货币化能力​​”。未来十年，能72小时重构立体产线的企业，将在经济周期波动中多一枚生存筹码。
