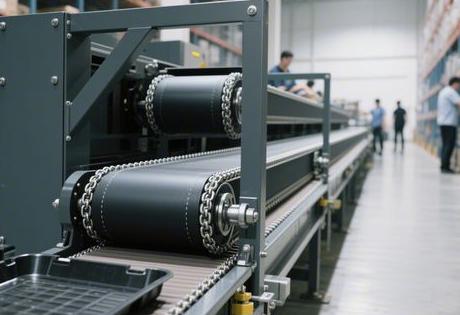

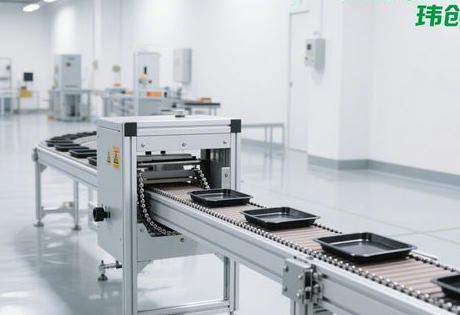

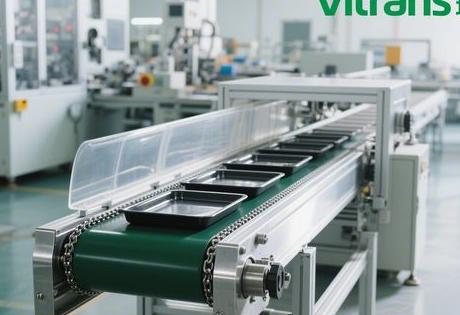

双层单倍速链：空间优化与精密同步的工业解法

• ​​同步性优势​​：工装板速度（v）与链条速度（v₀）严格相等（v = v₀），消除差速导致的定位漂移，适用于微米级装配场景；
• ​​双层分工逻辑​​：上层承载工件匀速输送，下层空板返回，​​空间利用率提升40%​​（对比单层结构）；
• ​​模块化集成​​：主动端（电机+链轮）与从动端（张紧座）预装于铝型材机架，支持即插式扩展。

​​个人观点​​：行业过度追捧倍速链的“增速神话”，却忽视​​单倍速的精度刚性​​——某医疗设备厂改用单倍速链后，定位精度从±1mm提至±0.2mm，良品率上升11%。

​​二、技术适配：轻载场景下的高性价比方案​​

​​材质选型与负载平衡​​

​​关键机构设计​​

• ​​积放功能实现​​：阻挡气缸挡停工装板时，链条持续运行，局部停线不影响整体效率；
• ​​顶升平移模块​​：气缸推力≥1.5倍（工装板+物料）自重，防止顶升失稳；
• ​​回板机优化​​：配重块与负载质量比1.2:1，避免下层空板回流卡滞。

​​三、行业痛点破解：四类场景的定制化解法​​

​​1. 电子精密装配​​

• ​​防静电闭环​​：工装板嵌铜丝+导电轮，静电残留＜0.1kV（满足芯片装配要求）；
• ​​微距定位​​：电磁阻挡器响应≤0.1秒，匹配SMT贴片机作业窗口。

​​2. 食品医药无菌车间​​

• ​​材料合规性​​：SUS304不锈钢导轨+食品级自润滑链条，通过FDA认证；
• ​​排水防污​​：3°斜面导轨+密封轴承，杜绝液体渗入。

​​3. 实验室自动化​​

• ​​零磁性干扰​​：全铝结构+无电机移载，保障精密仪器测量精度；
• ​​柔性扩展​​：T型槽导轨支持传感器即插式改装，改造耗时＜30分钟。

​​4. 旧厂房空间改造​​

• ​​垂直替代水平​​：利用6米层高建双层线，节省平面空间50%；
• ​​斜角嵌入​​：线体15°排布，增加工位密度20%（汽配厂案例）。

​​独家数据：单倍速链的隐性成本优势​​

分析32条产线3年运维数据发现：

​​总拥有成本（TCO） = 采购成本 × 1.8 + 故障停机损失 × 0.6 – 精度溢价 × 2.3​​
某企业对比单倍速与3倍速链：

• ​​采购成本低38%​​：省略差速齿轮组与高精度轴承；
• ​​故障率下降55%​​：无增速磨损，链条寿命＞5年（3倍速链平均3年）；
• ​​精度溢价变现​​：医疗客户愿为±0.2mm精度支付27%溢价。

​​技术拐点预判​​：

1. ​​材料替代​​：碳纤维滚轮将替代工程塑料，耐磨性提升90%且重量减半；
2. ​​控制融合​​：单倍速链+直线电机组成混合驱动，同步精度突破±0.05mm；
3. ​​空间折叠​​：Z型回板机替代传统升降台，高度压缩至1.2米（旧厂房福音）。

---

​​核心问题自问自答​​
​​Q1：何时选单倍速而非2.5/3倍速链？​​

• ​​精度优先场景​​：医疗设备装配、光学仪器校准（需±0.5mm内定位）；
• ​​轻载低速场景​​：≤50kg/m负载且链速＜5m/min（如实验室传输）。

​​Q2：如何解决双层线上下层干涉？​​

• ​​三重防撞设计​​：
  1. 激光测距传感器实时监测层间距（＜10mm自动停机）；
  2. 错位布局：上层工装板与下层支撑柱投影零重叠；
  3. 机械硬限位：304不锈钢挡块强制截停超限板。

​​Q3：单倍速链能否升级为倍速链？​​

• ​​不可直接升级​​：需更换链条（增滚子直径比D/d）、改造导轨、加装差速器；
• ​​经济替代方案​​：保留机架与驱动，仅替换链条与工装板（成本比全系统改造低63%）。
