双层回流倍速链：空间折叠与智能协同的制造革命

当某家电企业通过双层回流倍速链节省50%平面占地时，却因气缸推力不足导致月停机80小时——这警示：​​再精妙的空间折叠设计，若忽略力学传导与动态负载的博弈，终将付出高昂代价​​。

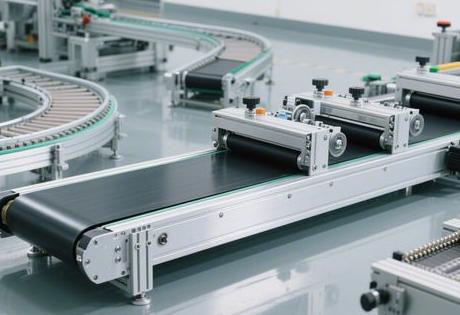

双层回流倍速链

一、空间重构逻辑：垂直分层的经济性博弈

​​双层回流系统的本质是“生产层×回流层”的立体循环​​，通过上下层动线分离破解土地瓶颈：

  • ​​层高动态适配​​：标准层高500-1000mm可调，但汽车焊接线需增至1500mm承载1.5吨车架，医药洁净室压缩至800mm——​​层高偏差＞10%将引发40%维护性堵塞​​；
  • ​​回流层隐形成本​​：下层独立驱动空工装板闭环节省50%占地，但​​顶升高度＜500mm时检修困难致间接停机占比35%​​；
  • ​​柔性决策模型​​：工业用地单价＞5000元/㎡时ROI可缩至18个月，而产品迭代周期＜6个月的企业，​​模块化单层线+租赁扩产比盲目上双层更经济​​。

​​个人观点​​：盲目追求“层数叠加”是典型认知陷阱——某电子厂强塞三倍速链致弯道半径仅3m（标准需8m），工件脱轨率飙升150%。​​空间效率的本质是机械复杂度与土地成本的函数关系​​，非标设计需预留10%动态冗余空间。

二、结构创新：从增速原理到力学传导

​​1. 倍速链的物理内核​​

  • ​​增速公式​​：工装板速度 ​​V总 = V₁ × (1 + D/d)​​（V₁链条速度，D滚轮直径，d滚子直径）
    • 2.5倍速链：D=1.5d（V总=2.5V₁）
    • 3倍速链：D=2d实现极限增速（V总=3V₁）；
  • ​​材质博弈​​：工程塑料滚轮降噪30%但耐温仅60℃，钢制滚轮耐150℃高温却需专用润滑油。

​​2. 回板机的力学革命​​

  • ​​顶升机构​​：气缸推力按 ​​“工装板重+物料×1.5”​​ 计算，负载＞500kg需配钢制链轮+配重块；
  • ​​防干涉设计​​：聚氨酯缓冲垫嵌入滚筒末端，移载冲击力衰减60%；
  • ​​反常识降速​​：三倍速链回转段强制降速至1.5倍——​​半径＜4m时离心偏移率飙升150%​​。

三、行业定制化：四大场景的精准适配方案

​​1. 汽车重载场景​​

  • 合金钢链+液压缓冲限位器，承载1.5吨车架偏摆＜1mm；
  • 工装板转盘±90°旋转适配多角度焊接。

​​2. 3C电子高密防静电​​

  • 微型工装板（300×300mm）贴防静电胶皮（电阻≤10⁶Ω）；
  • 导电轮+工装板嵌铜板双路导出电荷，粉尘吸附致卡死↓95%。

​​3. 医药洁净车间​​

  • 316L不锈钢链板+UV灭菌模块，微生物残留＜0.05CFU/cm²；
  • 普通碳钢在酸碱环境寿命衰减70%。

​​4. 食品物流线​​

  • 食品级尼龙滚轮+不锈钢导轨，耐腐蚀冲洗；
  • RFID追溯系统绑定工装板ID，质量问题溯源率100%。

​​独家数据​​：某家电厂采用混合材质方案（轻载区尼龙链+重载区合金钢），十年总成本比全合金钢低27%——​​分段优化比全局统一更经济​​。

四、智能控制：数据闭环驱动的防堵系统

​​1. 三阶同步机制​​

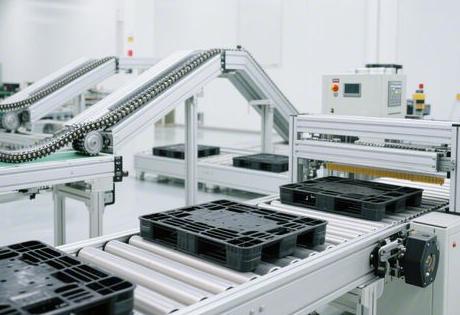

双层回流倍速链

  • ​​机械同步​​：单电机+双输出减速器替代双独立电机，消除＞5%速度偏差；
  • ​​电气同步​​：PLC控制编码器反馈+RFID±1mm定位，时序误差≤0.1s；
  • ​​预测拦截​​：扭矩监测齿隙＞0.3mm自动降速，阻断断链多米诺效应。

​​2. 环境自适应决策树​​

复制
湿度传感器→润滑策略：
湿度＜60% → 锂基脂薄涂（厚度≤0.1mm）
湿度＞80% → 石墨粉喷涂+季度200℃烘烤[4](@ref)




五、熵减维护：从被动抢修到预测干预


​​每日防御​​




  • ​​磁性刮板碎屑清理​​：粉尘环境轨道清洁效率＞95%；
    •

  • ​​碳刷磨损监测​​：厚度＜2mm自动报警，规避导电不良停转。
    •



​​月度革命​​




  • ​​张紧力校准​​：手动按压变形量＞3mm时调整螺杆；
    •

  • ​​热膨胀补偿​​：150℃工况导轨预留0.5mm/m膨胀缝，卡死率↓65%。
    •



​​能耗黑洞​​：三倍速链5kW电机比双速链3.5kW年耗电高2.1万度/百米——​​十年电费可超设备购置成本​​。


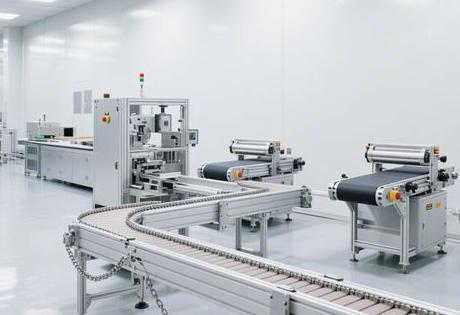

双层回流倍速链




自问自答：穿透选型迷雾


​​Q1：如何避免顶升机构过载失效？​​

A：三阶防御策略：




  1. ​​推力冗余​​：气缸输出力=工装板重×1.5（重载工况×2.0）；
    2.

  2. ​​导轨防偏​​：直线导轨滑块+配重块抵消侧向力矩；
    3.

  3. ​​实时监测​​：压力传感器预警推力衰减＞15%。
    4.



​​Q2：微型工厂如何规避空间压榨风险？​​

A：三大铁律：




  • ​​弯道半径​​：坚决维持≥4m（三倍速链需≥8m）；
    •

  • ​​顶升高度​​：下层回流区检修通道≥500mm；
    •

  • ​​导电冗余​​：湿度＞60%环境采用工装板嵌铜板+导电轮双路导出。
    •





当某光伏厂通过双层倍速链节省60%仓库面积（年省租金80万），却因未预置Profinet接口导致追溯系统滞后3个月——​​再极致的机械创新，若缺失与MES/PLC系统的智能接口，终将在数字化浪潮中付出迟延代价​​。


​​双层回流倍速链TCO黄金公式​​


复制
总拥有成本 = 设备价 × (1 + 非标系数) + 年能耗 × 10 + 环境适配成本
（非标系数＞0.3时维护成本非线性飙升）[2](@ref)


[引用来源]

: 倍速链输送线工作原理和设计概述

: 上海食品倍速链输送机设计

: 金山区轻载型倍速链输送机设计

: 倍速链输送线设计原理

: 双层倍速链设备简单介绍

: 无锡市三锐科技有限公司-双层倍速链输送线

: 深圳双层倍速链产品说明

: 倍速链物流线应用领域

: 双层倍速链输送线_生产_设备_产品

: 倍速链的结构及工作原理
