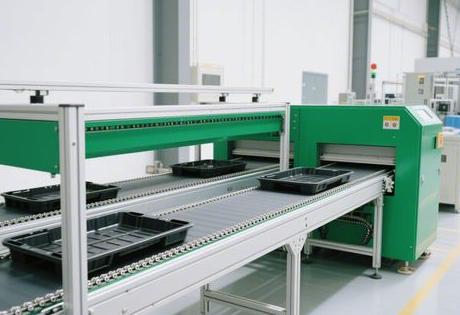

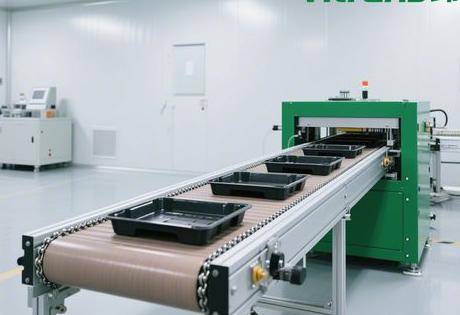

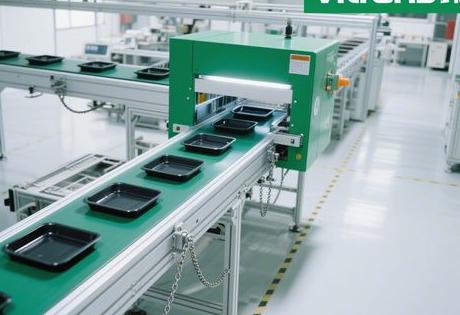

轿车制造倍速链输送系统核心技术解析

一、差速传动原理：轿车产线的速度基因

轿车制造中倍速链的核心价值在于其差动增速机制。当链条以基础速度V₁运行时，工装板实际速度通过滚轮（直径D）与滚子（直径d）的直径差实现倍增，计算公式为：
V总 = V₁ × (1 + D/d）
在发动机装配线上，D=2d的配置可使工装板速度达链条的3倍（即6m/min），而链条自身仍保持低速运转，大幅降低磨损。

动态停滞控制则是柔性生产的关键。气动阻挡器在0.2秒内实现工装板精准驻停（定位误差≤±0.5mm），工人可在“流动中的静止”状态下完成发动机缸体螺栓紧固等高精度操作。这种“输送-停滞-再输送”的节拍控制，解决了连续流与离散装配的时序矛盾。

二、结构重载优化：承载千钧的刚柔之道

轿车制造对倍速链的负载能力提出严苛要求：

重载链节设计：三排并列式钢制链条（表面渗氮硬度HRC40-45）支撑2000kg发动机缸体，极限载荷达传统输送线的4倍；
吸振型止动机构：油压缓冲器吸收工装板冲击能量，使2吨级底盘部件实现软停止，避免精密部件位移；
导电工装板集成：防静电PVC基板嵌入铜合金电极片，与输送线导电轮自动接通，为电动工具供电的同时导出静电，保护车载ECU模块。

模块化导轨系统实现空间高效利用。铝合金型材导轨（直线度0.5mm/m）支持垂直分层布局：上层输送车门钣金件，下层同步运输内饰组件，使800㎡车间承载原需1200㎡的产能。

三、智能柔性系统：多车型混产的神经中枢

轿车倍速链的终极价值在于支持多车型混线生产：

RFID驱动动态路由
工装板嵌入射频标签，读写器识别车型代码（如SUV/轿车）后，PLC自动调度路径：
- 运动座椅装配线切换至7座车型工位；
- 电控悬挂系统进入高精度校准区；
  实现10秒内产线重构，换型效率提升90%。
AI节拍平衡算法
通过电流传感器监测各工位阻塞状态，动态调节倍速链速度：
- 内饰装配延迟 → 上游工装板自动降速50%；
- 检测工位空闲 → 加速释放积压工件；
  某德系工厂应用后，产线OEE（设备综合效率）提升15%。
人机协作安全边界
光幕传感器+急停按钮（响应时间0.2秒）构建防护网，当工人进入机械臂作业半径时，倍速链自动暂停，工伤率下降70%。
