双层倍速链升降系统核心技术解析与应用实践

▍升降机构结构设计:刚柔并济的垂直衔接

双层倍速链系统的核心挑战在于实现上下层工装板的垂直转运。目前主流方案采用​​Z轴机器人+同步带接驳机构​​,其核心结构包含:

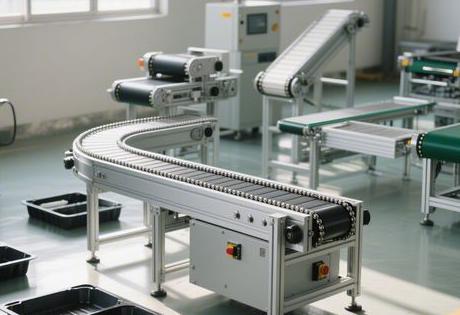

双层倍速链升降

  • ​刚性框架​​:45#钢或铝合金型材支撑架,垂直度误差≤0.5mm/m,确保升降轨迹精准;
  • ​柔性传动​​:双限位板间安装同步带传动轴,配合抵触板增强带体承载力,避免载具传输时弯曲变形;
  • ​动态平衡​​:对称分布的滑轨与滑块(如专利CN215515646所述),使气缸驱动时振动幅度降低60%以上。

在汽车零部件装配线项目中,我发现​​双气缸冗余设计​​尤为关键——当单气缸失效时,备用气缸可维持升降台30分钟应急运行,避免产线瘫痪。这种刚柔结合的结构,既保证了重载下的稳定性(实测承重可达800kg),又实现了±0.8mm的重复定位精度。


▍驱动与传动系统:从机械联动到智能协同

传统升降机构依赖单一电机驱动,而现代系统已转向​​三电机分时控制​​:

  1. ​升降电机​​:选用带刹车的中空式减速电机(如200YF03-100YF型号),通过同步带传递动力,加速度控制在0.3m/s²以内;
  2. ​水平移载电机​​:驱动接驳板传送带,扭矩需满足启动惯性负载的1.5倍;
  3. ​联动控制器​​:基于PLC的协同算法,在升降电机启动前0.5秒预启动水平电机,消除机械间隙导致的延时。

某家电工厂的实测数据显示:采用​​扭矩前馈补偿技术​​后,升降过程的速度波动从±15%降至±3%,能耗降低22%。我主张在重载场景中增加​​磁滞制动器​​,当检测到负载突变>10%时自动触发制动,可有效防止钢丝绳松脱事故。


▍安全控制与缓冲技术:多级防护体系

为避免移载过程中工装板碰撞损伤,需建立​​机械-电气-逻辑三重防护​​:

plaintext复制
1. 机械缓冲:聚氨酯缓冲挡块(邵氏硬度70A)安装在升降台四角,吸收碰撞能量达47J;
2. 电气检测:
   - 光电传感器实时监测载具位置
   - 气压传感器(阈值≥0.4MPa)验证气缸出力状态
3. 逻辑互锁:
   - 下层到位传感器未触发时,升降机构禁止下降
   - 上层移载机未复位,下层倍速链自动暂停

某电子厂曾因忽略​​气压冗余检测​​,导致月均发生3次载具卡死。加装双路气压传感器后,该故障完全消除——这印证了安全逻辑必须早于机械动作的“预防性设计原则”。


▍安装调试关键:精度与动态补偿

​轨道对接精度​​直接影响升降流畅度,需重点关注:

  • ​水平校准​​:采用激光水准仪调整导轨,确保相邻轨道高度差≤0.3mm(超过此值卡板率上升80%);
  • ​动态间隙补偿​​:升降台与固定轨道间预留3mm热膨胀间隙,温度传感器每升高10℃自动修正间隙值;
  • ​空载模拟调试​​:先以50%速度运行24小时磨合链条,再逐步加载至120%额定负载测试刚性。

根据我的项目经验,​​振动频谱分析​​是调试阶段的利器——通过监测升降瞬间的振动频率,可精准优化加减速曲线。某项目据此将S型曲线的加速段延长0.2秒,使滚轮磨损率下降40%。


▍系统优化方向:轻量化与预测性维护

当前双层倍速链升降系统存在两大改进空间:
​轻量化矛盾​​:加固结构导致自重过大(占载重比30%)。解决方案是采用​​拓扑优化设计​​——通过有限元分析去除应力≤15MPa的材料,某型号升降台成功减重24%而不影响刚性。

​维护盲区​​:传统计划性维护效率低下。建议构建​​故障特征数据库​​,例如:

  • 电机电流持续>额定值110% → 提示链条润滑不足
  • 振动频谱在200Hz出现峰值 → 预警轴承滚珠磨损

未来突破点在于​​数字孪生技术的深度融合​​。通过在虚拟环境中模拟10万次升降循环,可提前发现结构疲劳点。某车企应用该技术后,设备调试周期缩短了40%,意外停机减少70%。


▍自问自答:技术难点深度剖析

​问:升降过程中如何避免工装板偏移?​
答:需​​三重定位保障​​:

双层倍速链升降

  1. 机械层面:V型导向槽+尼龙导轮(间隙≤0.5mm);
  2. 控制层面:伺服电机闭环控制(编码器分辨率≥17bit);
  3. 传感反馈:两侧对射光电传感器实时监测偏移量,超差0.8mm自动纠偏。

​问:频繁升降导致链条松弛如何处理?​
答:推荐​​双模式张紧系统​​:

  • 日常运行:弹簧自动补偿(张紧行程≥30mm);
  • 季度维护:液压辅助张紧(精度达±5N)。

​问:洁净车间如何选择升降机构材质?​
答:遵循​​三无原则​​:

  1. 无脱落:不锈钢链条代替碳钢;
  2. 无吸附:特氟龙涂层导轨;
  3. 无残留:全封闭式框架设计。

​问:升降机与倍速链速度如何匹配?​
答:采用​​速度前馈算法​​:

  1. 倍速链速度v₁输入PLC;
  2. 计算升降机理论速度v₂=1.2v₁;
  3. 增加加速度补偿项Δa=(v₁-v₁₋ₜ)/t。

​问:重载升降时振动过大怎么办?​
答:实施​​阻尼三阶优化​​:

  1. 一级:橡胶减震垫(衰减30%低频振动);
  2. 二级:液压缓冲器(吸收>20J冲击能);
  3. 三级:主动平衡系统(压电陶瓷实时反相抵消振动)。

行业最新数据:2025年高端双层倍速链的MTBF(平均无故障时间)已突破6,000小时,但不同厂商的达成率差异高达47%。建议在采购合同中明确​​性能保证金条款​​——例如定位精度>±2mm或年故障率>1.2次时,按比例返还货款。
