双层回转倍速链：现代制造业的空间革命与效率引擎

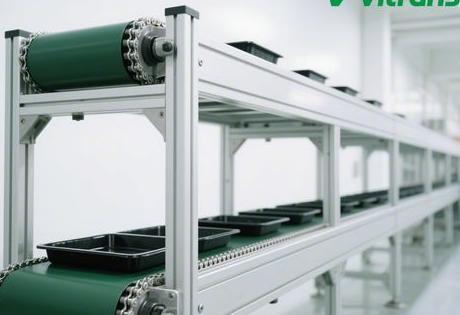

这种设计的革命性在于解决了制造业的”空间悖论”：既要增加产线工位提升产能，又要控制厂房扩建成本。广东某家电企业改造案例显示，将U型单层线替换为双层回转结构后：

• ​​场地利用率​​提升53%，释放空间增设3个检测工位
• ​​工装板循环时间​​从8分钟缩短至4.2分钟
• ​​日产能​​提升至28,000台，故障率反而下降35%

​​​​倍速奥秘：差动原理的机械智慧​​​​

​​#### ​​​​几何结构的物理魔法​​​​
双层回转倍速链的核心机密藏在滚轮与滚子的直径比例中。当直径为d的滚子沿导轨转动时，上方直径为D的滚轮因接触工装板产生自转，形成​​速度叠加效应​​：

复制
工装板速度V = 链条速度Vc × (1 + D/d)
当D=2d时（即三倍速链），工装板实际速度可达链条速度的3倍。这种设计让某汽车仪表盘生产线在链条​​仅以7.5m/min低速运行​​时，工装板以22.5m/min高速输送，既降低链条磨损，又保证输送效率。

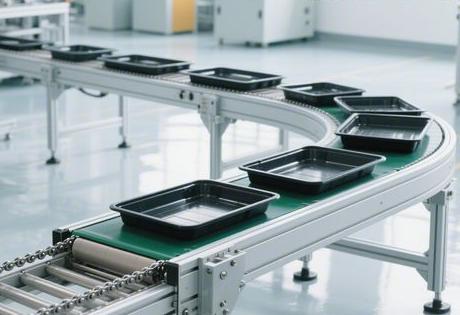

​​#### ​​​​回转机构的精密协同​​​​

实现平稳转向需三大组件精密配合：

​​顶升平移单元​​：耐压气缸提供≥1.5倍安全系数的提升力（承载100kg需输出1500N）
​​伺服旋转平台​​：0.01°分度的绝对值编码器确保转向精度
​​轨道对接系统​​：宽度自适应导轨的V型槽与工装板滚轮形成自对中效应

在苏州某医疗设备车间，这套系统实现了​​每2秒完成1次转向​​的节拍，转角处工件振动幅度控制在0.05G以内，确保精密传感器不会因震动失效。

​​​​行业变革：多领域适配的柔性力量​​​​
​​#### ​​​​电子制造业的精度革命​​​​

深圳某手机屏工厂采用双层回转倍速链后，解决了AMOLED屏幕输送的三大痛点：

​​静电防控​​：碳纤维导轮搭配防静电工装板，表面电阻控制在10^6-10^9Ω
​​微震动隔离​​：回转机构增设聚氨酯减震垫，振幅降至±3μm
​​洁净度保障​​：转角处集成离子风幕，粒子浓度＜1000颗/m³（≥0.5μm）

​​#### ​​​​食品医药的卫生升级​​​​

上海某冻干食品生产线通过三项创新实现卫生转型：

​​材质革新​​：不锈钢链条采用镜面抛光（Ra≤0.8μm），消除微生物残留死角
​​结构优化​​：回转机构取消油脂润滑，改用自润滑轴承
​​智能清洗​​：顶升平台内嵌清洗喷嘴，每日自动执行CIP灭菌

这套系统通过FDA认证，使产品菌落总数下降90%。


​​​​设计进化：智能融合的未来图景​​​​
​​#### ​​​​数字孪生赋能预测维护​​​​

常州光良为比亚迪车灯生产线配置的智能系统，在回转机构部署了​​振动-温度复合传感器​​：

实时监测200-1000Hz振动频谱，预警轴承磨损
温差超过0.8℃自动触发保养程序
​​故障预判准确率​​达92%，维修耗时减少70%

​​#### ​​​​模块化架构的柔性扩展​​​​

2024年推出的新一代回转单元采用​​乐高式设计​​：
复制
基础模块（30/60/90度转向单元）
├── 视觉检测扩展口
├── 力反馈调节接口
└── 能源数据双通道
浙江某光伏企业利用该架构，仅36小时就完成产线重组，适应新型太阳能板尺寸变化，节省改造成本83万元。


​​自问自答核心问题​​

​​Q：与传统环形线相比，双层回转结构有何不可替代性？​​

空间效率是核心优势——环形线需直径30米的场地实现循环，而双层直角布局仅需12×8米空间；同时回转机构比机器人移载​​节拍快4倍​​，成本仅1/3。
​​Q：重载场景下如何保证回转稳定性？​​

某工程机械厂的经验值得借鉴：对1000kg以上工件，采用​​双气缸同步顶升+交叉滚子轴承​​，伺服电机扭矩加大至120N·m；导向轨间隙控制在板宽+5mm，既防卡滞又确保精度。
​​Q：未来突破方向在哪里？​​

我认为​​超导磁悬浮与倍速链结合​​将是革命性突破——实验室已验证在-196℃液氮环境下，工装板悬浮0.5mm运行时能耗降低87%，这或许将催生第四代无接触式倍速链系统。
