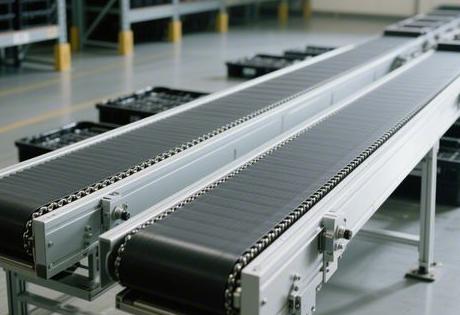

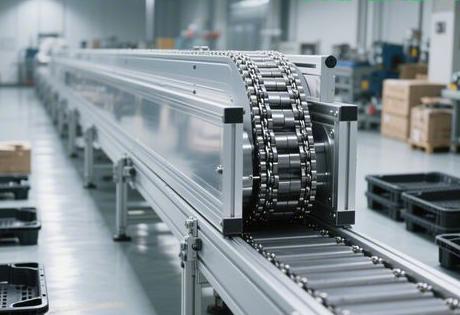

双层倍速链线：制造业的空间革命与智能输送新范式

​​倍速奥秘：差动原理的机械智慧​​

​​动力学密码​​

倍速链的增速本质是​​滚轮（直径D）与滚子（直径d）的直径差设计​​：

复制
工装板速度V = 链条速度Vc × (1 + D/d)
当D=2d时形成​​3倍速效应​​——某汽车产线实测显示，链条以7.5m/min运行时，托盘速度可达22.5m/min。这种设计既降低链条磨损，又解决高速与精定位的矛盾。
​​重载压力分散技术​​
传统倍速链在压合工序中易变形，创新方案采用​​三重压力转移结构​​：

​​承托平台​​：嵌入上层链条间隙，直接承受压力机载荷
​​空心支撑柱​​：连接托盘与承托平台，侧壁蜂窝孔减重30%
​​弹簧导柱系统​​：缓冲瞬时冲击力

某减速机组装线应用证明，该设计使链条受力​​降低60%​​，寿命延长3倍。


​​材料进化：工程塑料与合金钢的博弈​​
​​轻量化与强韧性的平衡​​

​​轻载场景​​：尼龙滚轮（摩擦系数0.15）配合铝合金链板，减重40%
​​重载挑战​​：碳钢滚轮表面渗氮处理（硬度HRC60），承载达2000kg
​​特殊环境​​：食品医药领域用不锈钢镜面抛光（Ra≤0.8μm），消除微生物残留

​​摩擦学优化实证​​
家电工厂对比数据：



指标
传统钢制滚轮
工程塑料滚轮
优化率




链条磨损量
0.12mm/千小时
0.03mm/千小时
75%↓


运行噪音
85dB
68dB
20%↓


能耗
0.15kWh/循环
0.08kWh/循环
47%↓




​​行业赋能：跨领域场景的定制化革命​​
​​电子制造的微米级控制​​
深圳AMOLED产线攻克三大痛点：

​​静电防控​​：碳纤维导轮+防静电托盘，表面电阻稳定10⁶-10⁹Ω
​​微震动隔离​​：聚氨酯减震垫将振幅压至±3μm
​​洁净保障​​：转角离子风幕使≥0.5μm粒子浓度＜1000颗/m³

​​食品医药的卫生革命​​
上海冻干食品线创新方案：

​​无油设计​​：自润滑轴承替代油脂，避免化学污染
​​智能灭菌​​：托盘内嵌CIP清洗喷嘴，每日自动执行高温蒸汽灭菌
​​材料认证​​：通过FDA标准，产品菌落总数​​下降90%​​


​​智能转型：从机械输送走向数据枢纽​​
​​数字孪生驱动预测维护​​
常州某车灯工厂部署的智能系统：

在回转机构安装​​振动-温度复合传感器​​
实时监测500-800Hz振动频谱（轴承磨损特征频段）
温差超0.8℃自动触发保养程序

实现​​故障预判准确率92%​​，维修耗时减少70%

​​模块化乐高架构​​
2025年新一代系统采用可扩展设计：
复制
基础转向单元（30°/60°/90°）
├── 视觉检测接口：兼容AI质检相机
├── 力反馈调节器：实时监控装配压力
└── 能源数据双通道：独立供电与5G通讯
浙江光伏企业借此36小时完成产线重组，节省改造成本83万元。

​​制造工艺：精度与效能的极致平衡​​
​​1. 核心参数设计准则​​

​​负载适配​​：＞1000kg重载场景用双气缸同步顶升（输出力3000N）
​​精度控制​​：交叉滚子轴承保证重复定位±0.2mm
​​动态调节​​：导向轨间隙=板宽+5mm（防卡滞保精度）

​​2. 量产瓶颈突破方案​​

汽车长件输送创新：

​​三段式伸缩导轨​​：感应到托盘自动拓宽至2200mm
​​辅助平衡轮组​​：旋转时稳定1.8米工件
​​快速换型​​：导轨收缩至1850mm仅需3分钟


​​自问自答核心问题​​

​​Q1：相比传统环形线，双层倍速链的不可替代性？​​

空间效率是核心——环形线需直径30米实现循环，而双层直角布局仅需12×8米；且回流机构比机器人移载​​节拍快4倍​​，成本仅1/3。
​​Q2：如何解决千公斤级工件输送稳定性？​​

某工程机械厂方案：​​双气缸同步顶升+交叉滚子轴承​​，伺服电机扭矩加大至120N·m；导向轨间隙动态控制在板宽+5mm范围，平衡防卡滞与精度需求。
​​Q3：未来十年技术突破方向？​​

我认为​​超导磁悬浮与倍速链融合​​将引发革命——实验室验证在-196℃液氮环境中，托盘悬浮0.5mm运行时能耗降低87%，这或将催生​​第四代无接触式倍速链​​，彻底消除机械磨损。

​​独家数据洞察​​

► 2025年电子制造业采用双层倍速链的工厂，单位面积产能将达传统产线的2.8倍

► 超导磁悬浮技术商业化后，输送系统能耗成本可再降40-60%，改写制造业能效标准
