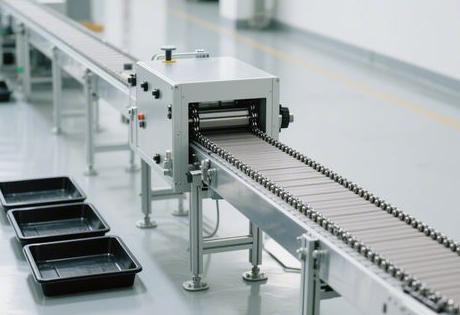

English (UK) 一、倍速链技术的核心原理与革新价值
倍速链（又称差速链）的核心在于其独特的“增速效果”。当链条以恒定速度运行时，上方的工装板及工件可获得2.5–3倍于链条的实际移动速度。这一特性源于其机械结构设计：
- 滚轮-滚子直径比：工装板速度公式为 v = v₀ × (1 + D/d)（D为滚轮直径，d为滚子直径），通过增大D/d比值实现增速。
- 摩擦控制机制：工装板与滚轮间为滚动摩擦，挡停时阻力极小，允许积放功能——部分工件暂停作业时，其他工件仍可继续输送。
个人观点：倍速链的“低速链条、高速输送”悖论体现了机械设计的巧思。它平衡了效率与可控性，尤其适合需要柔性节拍调整的小型生产线，是机械工程师对物理摩擦特性的经典应用。
二、小型上下循环线的结构创新与空间优化
传统倍速链多用于单层线性布局，而上下循环结构通过垂直空间复用，显著提升小型场地的输送效率：
-
双层封闭循环设计
- 承载段与返回段分离：上层输送物料，下层空载返回，形成连续循环。
- 紧凑型导向系统：上下导轨间距小于链轮直径，需配置回转导向座避免链条卡滞，这是空间压缩的关键。
-

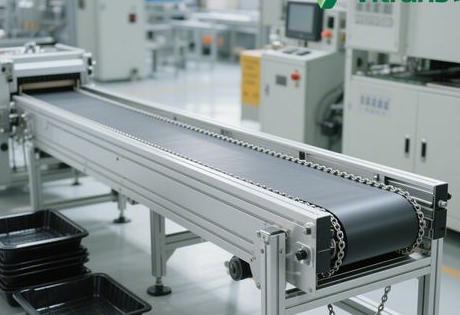

模块化组件设计
- 顶升移栽机构：气缸驱动+导杆结构实现工装板90°转向或层间转移，成本低且适应轻/中负载。
- 铝型材导轨集成：挤压铝合金型材兼具轻量化（密度仅钢的1/3）与高刚性，表面处理降低摩擦系数30%以上。
三、电气控制与安全防护的协同设计
小型循环线的自动化程度依赖精准的电气逻辑控制：
- PLC核心控制
- 通过Profinet/CANopen总线协调电机启停、移栽机升降与挡停气缸动作。
- 速度分段控制：低速启动（0.3m/s）、常速运行（1m/s）、高速返回（1.5m/s），搭配S型加减速曲线降低冲击。
- 安全冗余机制
- 双回路防护：急停按钮串联控制回路+物理防护罩（开口≤12mm）。
- 互锁逻辑：下层未就位时锁定移栽机下降，防止碰撞。
个人见解：小型系统更需强化安全与空间的平衡。例如，将传感器嵌入铝型材凹槽，既节省空间又避免误触，这种“隐形安全”设计是未来趋势。
四、应用场景与创新实践案例
此类设备在电子、医疗等轻工业领域展现独特价值：
- 消费电子装配线
- 在宽度仅600mm的线体内集成导电轮与工装板导电排，实现静电敏感元件带电输送。
- 案例：某耳机厂采用上下循环线，在80㎡车间内将产能提升40%，节省地面空间50%。
- 医疗耗材分拣系统
- 不锈钢材质+自动润滑模块，符合ISO 13485洁净度要求，可在-10℃~60℃环境运行。
五、维护保养与生命周期管理
延长寿命需从设计与运维双向入手：
- 关键维护点
- 链条垂度控制：张紧度误差≤2%节距，过紧增加磨损，过松导致跳链。
- 润滑周期：每500小时注入高温链条油（100℃粘度≥46mm²/s）。
- 故障预防策略
- 日检四步骤：清理轨道杂物→检查导电轮偏移→测试急停响应→点动试运行。
- 模块化更换：滚轮与工装板采用快拆结构，维修时间缩短70%。
六、未来挑战与进阶优化方向
当前技术仍有提升空间：
- 增速瓶颈：实际增速仅达理论值的80%（如3倍速链实测约2.7倍），因摩擦损失不可避免。
- 轻量化矛盾：铝合金轨道强度不足时需内嵌钢轨（容许负荷提升50–100%，见表）：
| 链条型号 | 节距(mm) | 塑料滚子负荷(kN/m) | 钢制滚子+钢轨(kN/m) |
|---|---|---|---|
| BS25-C206B | 19.05 | 0.39 | 1.57 |
| BS25-C208A | 25.40 | 0.59 | 2.35 |
个人观点：复合材料滚轮（碳纤维+工程塑料）可能是突破方向——减重20%的同时提升耐磨性，但成本需下降至现价的150%以内才具商业化价值。
自问自答：关于小型倍速链上下循环线的核心疑问
Q1：为何工装板与铝型材间隙需精确至4±1mm？
过小（＜3mm）易卡板，过大（＞5mm）导致定位偏差，影响顶升移栽精度。
Q2：线体长度为何推荐12m分段？
超30m长轨道对安装平整度要求极高（误差≤0.5mm/m），分段可降低断链风险，且模块更易更换。
Q3：上下层同步如何避免物料堆积？
PLC通过编码器反馈实时调节移栽机升降节拍，误差控制在±0.5秒内，并设置缓冲工位容纳5%产能波动。
