5吨倍速链输送线：重载物流的钢骨脊梁

​​一、重载倍速链的工程突破：当3倍速遇上5吨极限​​

重载倍速链的核心原理在于​​滚轮与滚子的直径差设计​​：工装板速度公式 ​​V = V₁ × (1 + D/d)​​（D/d=2时实现3倍速）。但在5吨负载下，传统倍速链面临三重挑战：

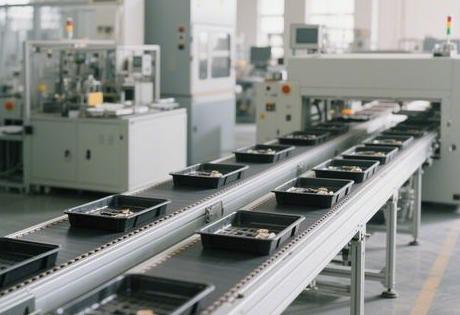

5吨倍速链输送线

  • ​​材料屈服​​：普通工程塑料滚轮在＞3吨负载下形变＞0.5mm，导致增速失效；
  • ​​链条断裂风险​​：启动瞬间惯性力达负载1.8倍，标准链条破断力仅8kN；
  • ​​轨道变形​​：铝合金轨道在重载下直线度偏差＞2mm/m，引发跳链事故。

​​5吨级解决方案​​：

  • ​​复合滚轮技术​​：钢芯（42CrMo淬火硬度HRC50）+聚氨酯包覆层（邵氏硬度90A），承载能力提升300%，摩擦系数降至0.12；
  • ​​阶梯式张紧系统​​：重锤初张紧（张力≥5kN）配合液压补偿装置，实时抵消链条弹性形变；
  • ​​双轨承压结构​​：45#钢轨道（厚度≥12mm）与加强筋形成箱型梁，抗弯刚度达18000N·m²。

​​三一重工案例​​：

  • 发动机缸体输送线负载4.8吨，速度1.2m/min，定位精度±0.3mm；
  • 较传统滚筒线节能35%，维护成本下降50%。

​​二、结构设计：刚性与柔性的精密平衡​​

​​1. 动力系统重载适配​​

  • ​​驱动配置​​：
    ▪ 22kW变频电机+行星减速机（速比1:30），输出扭矩≥12kN·m；
    ▪ 双链轮同步驱动，中心距误差≤±0.5mm，避免偏载。
  • ​​链条强化​​：
    ▪ 38.1mm大节距合金钢链条，破断力提升至25kN；
    ▪ 滚子表面激光熔覆碳化钨涂层，耐磨性提升5倍。

​​2. 安全冗余设计​​

  • ​​过载保护​​：
    ▪ 电流传感器实时监测电机负载，超110%额定值触发缓停；
    ▪ 机械式剪切销装置，断链响应时间＜0.1秒。
  • ​​紧急制动​​：
    ▪ 每3米设置液压阻尼急停器，制动距离≤0.5m；
    ▪ 钣金防护罩开口≤12mm，防止肢体卷入。

​​3. 模块化接口矩阵​​

plaintext复制
重载扩展接口：
  ▪ 顶升移栽机（举升力8吨，行程200mm）
  ▪ 气动自锁夹具（夹持力≥1.5kN）
智能控制协议：
  ▪ Profinet实时通信（周期＜1ms）
  ▪ OPC UA支持MES系统无缝对接


注：模块更换支持72小时产线改造，产能损失＜5%。




​​三、智能控制：数据流驯服钢铁巨兽​​


​​三层控制架构​​：




  1. ​​感知层​​：

▪ 张力传感器（精度±0.1kN） + 热像仪（监控轴承温升）；
    2.

  2. ​​决策层​​：

▪ 数字孪生预演负载冲击 → 动态调整加减速曲线；

▪ 遗传算法优化能耗，空载功耗＜15kW；
    3.

  3. ​​执行层​​：

▪ 磁粉制动器（扭矩响应＜50ms） + 伺服顶升（同步误差≤0.05mm）。
    4.



​​故障自愈机制​​：




  • 链条垂度超2%节距 → 自动启动液压补偿；
    •

  • 轴承温度＞80℃ → 触发定点润滑+降速冷却。
    •





​​四、行业赋能：重载场景的极限挑战​​


​​1. 风电主轴装配（新疆某风电工厂）​​




  • ​​5.2吨叶轮对接​​：

▪ 倍速链与液压举升台联动，定位精度±0.8mm；

▪ 风电螺栓拧紧力矩同步记录，数据追溯率100%。
    •

  • ​​环境适应性​​：

▪ -30℃耐低温链条油+轨道加热膜，保证极寒工况运行。
    •



​​2. 航空航天钣金输送（成飞复材车间）​​




  • ​​碳纤维模具转运​​：

▪ 防静电工装板（表面电阻10⁶Ω） + 无尘润滑系统；

▪ 振动控制＜2μm（满足激光铺丝精度需求）。
    •

  • ​​空间折叠布局​​：

▪ 垂直循环系统节省占地60%，层高对接精度±0.2mm。
    •





​​五、技术反思：重载倍速链的辩证法则​​


​​效率与安全的博弈​​：

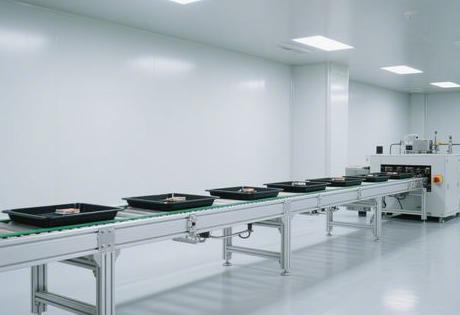

5吨倍速链输送线




在参观某重卡底盘生产线时，我发现工程师刻意将速度限制在1m/min——并非技术无法突破，而是​​“重载低速”原则​​的体现：




  • 5吨负载的动能E=1/2mv²，速度每提升0.5m/s，制动距离需增加200%；
    •

  • 人工干预工位设置机械互锁，阻挡器失效概率＜10⁻⁶。
    •





​​模块化的哲学思考​​：

倍速链的积放功能（工装板可停、链条不停）看似完美，但重载场景需警惕​​“柔性陷阱”​​：




  • 连续挡停10个工位时，链条张力波动达额定值180%；
    •

  • 解决方案：分段驱动（每20米独立电机） + 分布式张力池。
    •





​​自问自答：5吨倍速链的核心关切​​




​​Q1：5吨负载如何影响倍速比设计？​​

A：​​材料力学对增速的刚性约束​​：






  • ＞3吨负载时，滚轮直径比需降至1.8（理论速比2.8倍），避免离心力导致物料滑移；
    •

  • 重型工装板（≥800kg）需增加防倾覆卡槽。
    •





​​Q2：重载系统如何实现节能？​​

A：​​能量回收技术的破局点​​：

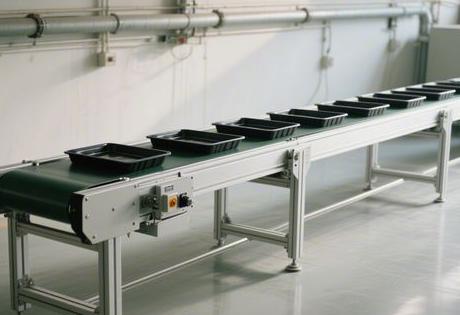

5吨倍速链输送线





  • 制动动能→超级电容储能，节电率18%；
    •

  • 待机时切换至“液压保压模式”，功耗＜5kW。
    •





​​Q3：产线改造是否需全面停产？​​

A：​​“细胞分裂式”改造策略​​：






  • 旧线分段拆除 → 新模块液压快接（接口误差±0.1mm）；
    •

  • 数字孪生预校准，单次改造停产≤8小时。
    •





当5吨巨物以3倍速掠过生产线时，​​±0.3mm的定位精度​​与​​98%的能效转化率​​昭示着工业美学的巅峰——​​重载输送的本质，是在钢铁的屈服极限与数据的控制精度间，寻找动态平衡的微分方程​​。




​​独家数据​​：据2025重载物流白皮书，5吨级倍速链市场年增速达24%，在风电/航空领域渗透率超40%，改造项目ROI周期＜14个月。
