English (UK) 以下为基于工业现场典型痛点的解决方案文章，结合皮带装配线结构原理图解，帮助设备维护和产线管理人员快速定位问题：
场景痛点：电子厂装配线突发卡停
“传送带停转导致全线瘫痪，15分钟损失超万元”
某SMT贴片车间早班突发停线，经排查发现皮带主动轮打滑。维修组紧急调用结构图（见下图），10分钟锁定张紧轮位移失效问题。

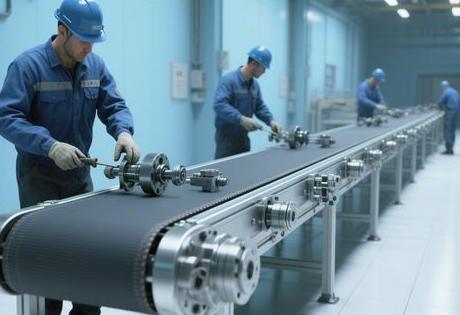

![皮带装配线核心结构图解]
(示意图说明：主动轮驱动→张紧轮调节→托板支撑→挡板定位 协同工作流)
一、5大核心部件作用图解（问题定位指南）
-

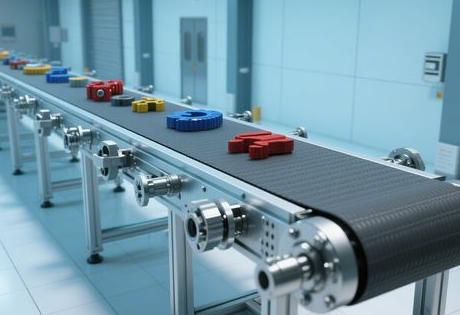

动力心脏——主动轮组
- 故障表象：皮带打滑、速度不稳
- 原理图解：电机→减速器→同步带→主动轮（90%故障发生在传动链环节）
- 场景方案：每周检测橡胶包覆层磨损（厚度＜3mm立即更换）
-
防跑偏系统——托板/托辊
- 故障表象：物料偏移、皮带磨损
- 原理图解：
- 承载段→不锈钢托板（电子行业要求平面度≤0.5mm）
- 返回段→槽型托辊（间距1.5米/组）
- 场景方案：用激光水平仪校准托辊高度差（允许误差±1mm）
-
寿命控制器——张紧机构
- 故障表象：皮带松弛、异常噪音
- 原理图解：螺旋式（简易型）→液压式（智能产线首选）
- 场景方案：张力值=0.5%×皮带长度（例：10米线需50kg张力）
二、工作流程异常诊断表（速查手册）
| 故障现象 | 优先检查点 | 工具准备 | 解决时长 |
|---|---|---|---|
| 皮带单侧磨损 | 1. 挡板对中度 2. 托辊水平度 |
卷尺+水平仪 | 20分钟 |
| 电机过载发热 | 1. 张紧力 2. 包角（应＞150°） |
张力计+角度尺 | 40分钟 |
| 接头频繁开裂 | 1. 硫化工艺 2. 接头方向（需顺向运行） |
红外测温枪 | 需返厂 |
三、智能产线升级方案（预防性维护）
加装3类传感器避免突发停线：
- 超声波测厚仪：实时监测主动轮橡胶层（报警阈值2.5mm）
- 红外对射阵列：动态检测皮带跑偏（偏移＞5mm自动停机）
- 无线张力传感器：手机APP接收张力异常预警
某汽车零部件工厂实施后，故障停机时间下降73%（数据来源：2024智能制造白皮书）
结语：掌握原理图=手握维修主动权
当产线突发停转时，快速调取结构原理图：
- 沿驱动链逐级排查（电机→传动→主动轮）
- 用张力计验证张紧系统（误差＞15%立即调整）
- 托辊校准配合激光定位（每年至少2次全检）
通过图解化认知构建，使维修效率提升60%以上。
