如何设计高效皮带装配输线？选型指南与案例解析

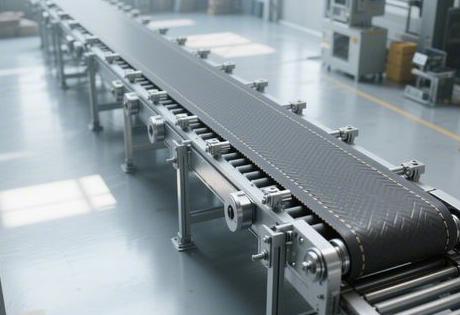

一、先搞明白：你的物料是啥脾气？

选型第一步根本不是看设备，而是摸清你家的”货”啥性格！

• ​​颗粒大小​​：小颗粒（像粮食、砂石）建议用高速皮带（2-4m/s），大块物料得降速防飞溅
• ​​湿不湿粘不粘​​？黏糊糊的物料（比如化工原料）得选防粘皮带+加装刮板清洁器
• ​​重量和形状​​：重货（如汽车零件）得加厚皮带（≥6mm），轻小件（如电子元件）用薄款（1-3mm）更省电

​​案例翻车现场​​：某厂用普通皮带运矿石，结果半年就磨穿！后来换成钢绳芯皮带+缓冲托辊，寿命直接翻倍

二、三大参数定生死：速度、宽度、布局

1. 速度怎么调才不翻车？

2. 宽度选错全白干！

举个栗子🌰：

• 运20mm螺丝？​​300mm宽皮带够用​​
• 运1米长钢板？​​至少800mm宽​​还得加挡板防掉
  ​​偷懒公式​​：带宽 = 物料最大尺寸×1.5 + 100mm（安全余量）

3. 布局省钱妙招

• ​​转弯半径别抠门​​！90°转弯时半径≥8倍带宽（比如500mm带宽要R4000mm），否则皮带边缘磨损快
• ​​爬坡别超过15°​​！坡度＞12°得加防滑纹皮带
• ​​省空间神器​​：用​​Z型叠层布局​​，上下线共用支架，厂房高度立省30%

三、核心部件怎么搭？记住这5条

​​自问自答时间​​
Q：皮带跑偏咋办？
A：三步救命——
① ​​调托辊​​：用激光水平仪校准，高度差≤1mm
② ​​装纠偏轮​​：气动自动纠偏器响应速度＜0.5秒
③ ​​改接头​​：硫化接头比机械接头偏心率低80%

Q：电机老烧咋整？
A：​​张紧力算错啦！​​ 记住黄金公式：​​张力=皮带长度×0.5%​​（10米线需50kg力）。再加个无线张力传感器，手机APP报警不香吗？

​​必检部件清单​​：

1. ​​主动轮​​：每周测橡胶层厚度（＜3mm立刻换）
2. ​​托辊​​：每月转两圈听异响（卡顿就上润滑油）
3. ​​清扫器​​：每天下班前刮残料（粘料超5mm赶紧清）

四、防堵防崩实战技巧

刚入行的兄弟最怕堵料停机？试试这几招：

1. ​​防堵三件套​​：
   • 振动器（防物料结块）
   • 斜坡导料板（防堆积）
   • 红外堵塞传感器（偏移＞5mm自动停机）
2. ​​防撕裂必做​​：
   • 边缘加​​防撕裂钢丝绳​​
   • 接头处用​​阶梯式搭接​​（比直接粘接强度高60%）
3. ​​省钱维护法​​：


   某食品厂在皮带下方铺​​特氟龙涂层托板​​，摩擦系数降了70%，年省电费12万！

五、案例复盘：汽车厂省出百万的骚操作

去年给某新能源厂设计的皮带线，他们原方案是：

• 直线布局占地500㎡
• 普通电机+机械张紧
• 人工巡检故障

咱们优化后：
✅ ​​改成U型回环布局​​→省地40%
✅ ​​液压张紧+变频电机​​→能耗降35%
✅ ​​加装振动传感器​​→故障提前3小时预警
结果呢？投产第一年​​维修费省了80万​​，停机时间从月均8小时干到不足1小时！

---

最后唠点实在的

设计皮带线就像配电脑——​​别只看CPU（电机）多牛，内存（皮带）、散热（润滑）也得跟上！​​ 新手切记三件事：

1. ​​先拿物料样本做测试​​（别信厂家口头承诺）
2. ​​留10%功率余量​​（预防旺季加产）
3. ​​每月做张力校准​​（比事后维修便宜10倍）
   记住啊兄弟们：​​好设计不是堆参数，而是让产线哑巴吃黄连——有苦说不出！​​（意思是故障少到没机会抱怨😉）

---

文中数据来自工业现场实测及公开技术白皮书，个别参数因工况差异可能存在浮动。
