产线闭环输送实用方案：可升降提升式阀门解决车间通行痛点

在自动化托盘流水线布局中，产线通道布局复杂、人员通过不易一直是规划难点。传统直线输送线结构固定，如果要预留人员通行位置，往往要额外搭建过桥平台，既占用空间，还会增加项目成本。玮创自动化深耕模块化托盘输送领域多年，拥有完整输送设备研发制造能力，这款TG2/H提升式闸门，就是专门解决闭环产线托盘流转与人员跨线通行的矛盾的。它依靠气压弹簧助力机构完成抬升动作，适配新能源、3C、汽车零部件等多数自动化产线。下面就通过详细介绍深入了解它的选型特点。

一、提升式闸门的工作原理

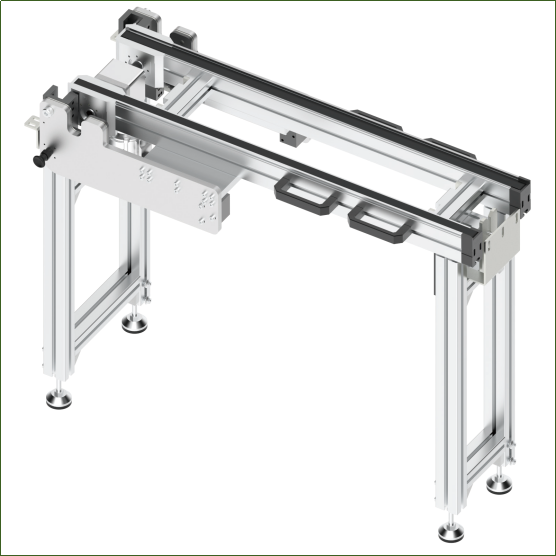

TG2/H提升式闸门属于气动弹簧助力手动抬升机构，闸门段本身就是输送线的组成部分，内部集成输送介质，托盘可以直接从闸门段正常通行。

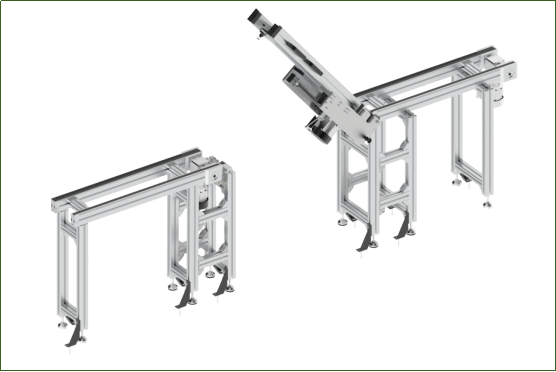

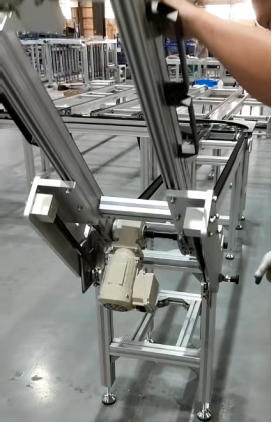

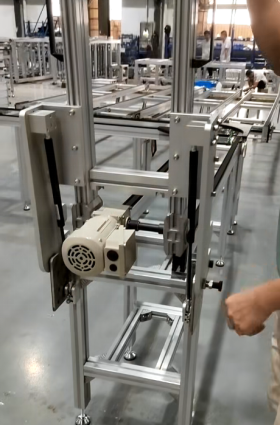

日常生产状态，闸门保持水平锁闭，和整条输送线齐平，WA2、WE2标准托盘平稳流转。当工作人员需要跨线作业，解锁锁扣，借助气压弹簧的助力，不需要耗费很大力气，就可以将闸门向上掀起，最大开启角度可达85°，下方形成人员通行通道。通行结束后向下按压复位，锁闭机构自动锁紧，配套安全开关向PLC反馈到位信号。

设备自带安全联锁逻辑，闸门没有完全闭合锁止时，系统会拦截托盘进入该工位，降低托盘坠落、卡滞的风险。

二、在托盘输送系统中起到的作用

很多闭环托盘产线会直接分割车间作业区域，如果新增跨线扶梯或者钢结构过桥，不仅挤占车间空间，还会产生额外土建改造费用。

TG2/H提升式闸门直接嵌入原有输送线，无需改动产线整体走向，一套设备同时实现托盘输送与人员穿行两大功能。借助锁闭机构与安全开关双重防护，保障设备与人身安全。作为标准化模块，它可以直接和玮创同系列托盘输送线快速拼装，缩短现场安装调试周期，不管是全新产线搭建，还是老旧产线改造，都可以有效控制项目投入。

三、优势特点和参数说明

TG2/H采用模块化整装出货，装配调试简单，下面整理核心规格参数：

它的核心优势：弹簧助力抬升，操作省力；安全开关联锁，规避误操作风险；模块化设计，对接同品牌输送线无需额外改造。需要注意，FC2平皮带输送线并不适配本闸门，闸门仅供人员通行，禁止叉车、工装小车通过。订货可使用标准型号，特殊工况可评估非标定制。

四、哪些产线更适合用到这款提升式闸门

TG2/H提升式闸门适配WA2、WE2标准工件托盘，可搭配BC2齿形带、AC2滚子链、PC2顶置链输送线使用。

比较适合双层闭环托盘回流产线，尤其是工人需要频繁跨线巡检、更换工装的工位。像3c电子装配、锂电小件组装、汽车零部件自动化产线，还有对洁净度有要求的无尘车间，都很适合选用。洁净厂房不方便搭建笨重跨线平台，使用这款闸门，在不破坏车间环境前提下，就可以解决人员穿梭的实际痛点。

最后

新质生产力时代，托盘输送线就是智能输送的工业基础。玮创自动化的产品包括各类输送设备及输送模块，包括托盘、倍速链线、平皮带线、同步带线、还有滚筒线、提升机、转弯等等，被广泛应用于锂电、3C电子、照明以及汽车制造等各个领域。今天介绍的这款提升式闸门，也是玮创自主研发的升级版产品，只为给客户提供更高效、更柔性、更有性价比的托盘输送解决方案。
