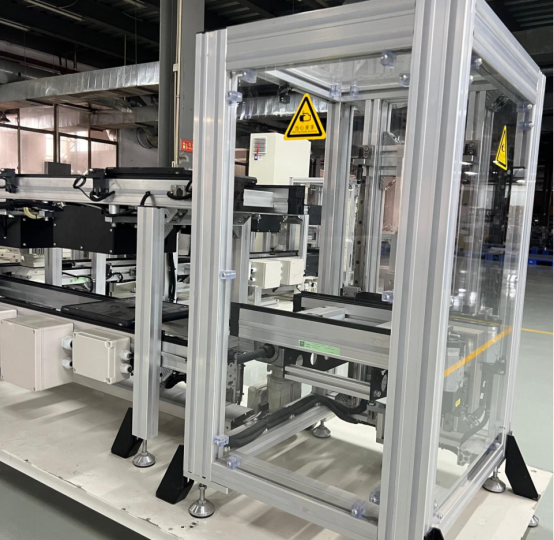

玮创LP/P无杆缸提升机：双层托盘回流产线用它更省心

在自动化托盘输送项目里，双层闭环回流是十分常见的产线布局。作为一家拥有10多年研发与定制经验的输送线制造商，玮创自动化始终致力于为客户提供高效、可靠的托盘输送系统解决方案。

而玮创自研自产的LP/P无杆缸提升机正是针对这类工况打造的专用升降设备，以气动驱动为核心，兼顾紧凑结构与成本优势，非常适合双层托盘回流产线使用。

今天就从产品简介、工作原理、参数说明、选型注意事项、参考选型五个维度，给大家做完整的产品选型分析。

一、产品简介

LP/P 无杆缸提升机是玮创模块化托盘输送系统的配套升降单元，专为双层产线两点式托盘垂直转运开发，依靠无杆气缸作为升降动力源，区别于丝杆、同步带伺服提升方案。

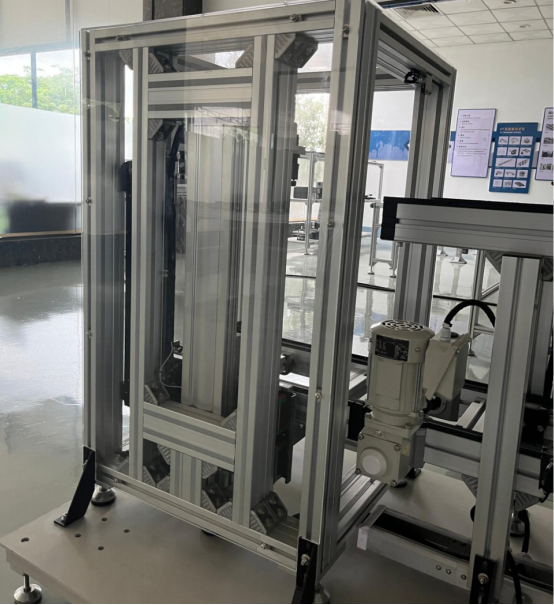

整机采用模块化整装设计，出厂完成主体装配，无需复杂拆解改造，可无缝对接玮创BC2齿形带输送线等系列标准线体，实现 WA2、WE2 标准托盘的上下层流转。设备标配透明安全防护罩，防护内部气缸与传动零部件；内置齿形带输送机构完成托盘进出，搭载磁性开关、对射光电等检测元器件，实现到位反馈、托盘滞留防护。主打轻载双层回流场景，是预算有限、追求简洁控制方案项目的高性价比选择。

二、工作原理

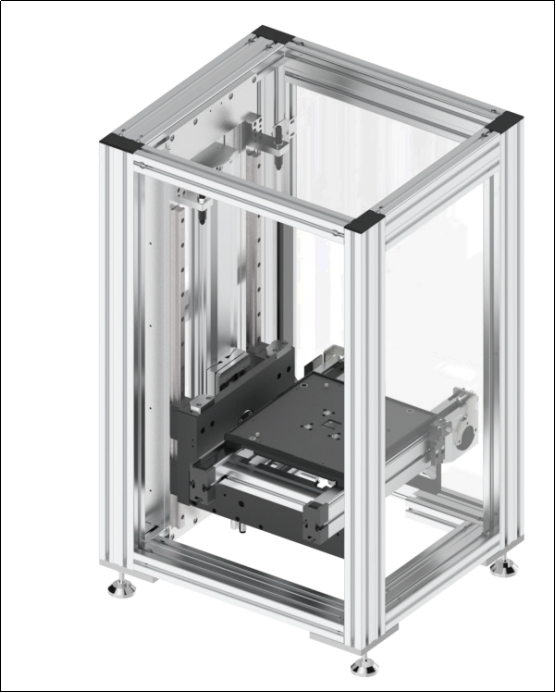

无杆缸提升机以压缩空气驱动无杆气缸，气缸滑块直接带动整套承载升降平台完成垂直往复运动，磁性开关采集升降到位信号，反馈至产线 PLC 控制系统。

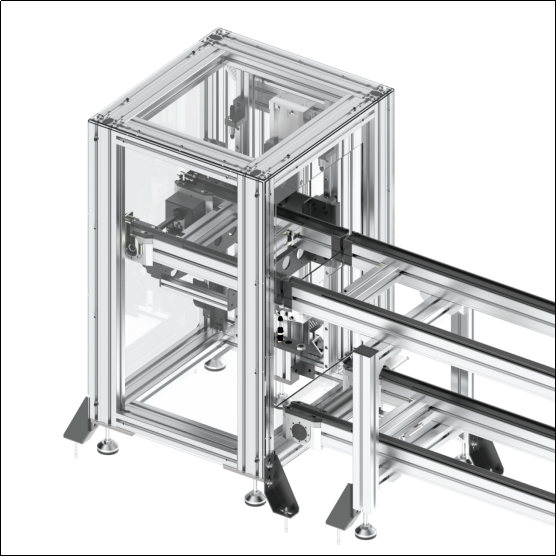

完整作业流程：下层直行输送线将托盘送入提升机内部的BC2齿形带工位；无杆气缸驱动承载平台举升，将托盘抬升至上层线体高度；内置输送机构启动，把托盘输出至上层主线；托盘完全离开提升区域后，气缸带动平台回落至下层接料位置，等待下一个托盘进入，循环完成转运。

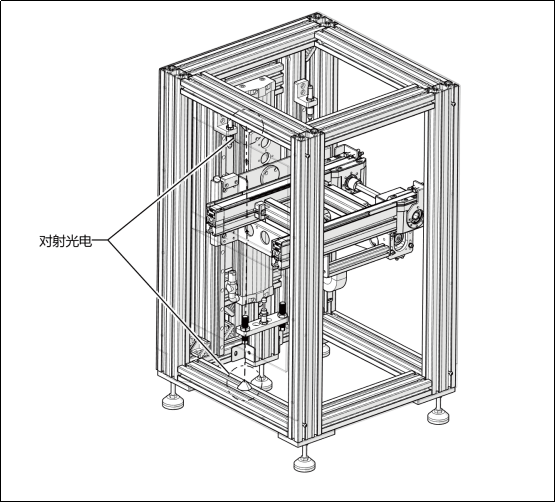

安全逻辑方面，设备配置对射光电传感器，一旦检测接驳位置存在托盘滞留，直接锁定升降动作，防止机械碰撞；搭配三位五通中封式电磁阀，实现断气保位，规避意外掉盘风险。该机型仅支持两点定位，无法实现三层及以上多工位中间高度停留。

三、参数说明

为方便快速评估适配性，整理 LP/P 无杆缸提升机核心规格参数如下：

温馨提示：设备拥有标准订货型号规则，型号内可定义托盘长宽、输送速度、电机位置、升降高度，特殊工况可增加SP标识备注特殊定制需求。

四、选型注意事项

在挑选LP/P无杆缸提升机时，有几个关键点一定要提前确认，避免后期产线错配：

• 产线层数限制：只适用于双层两点升降，若是需要三层、多层多点定位，不能选用该机型，需要考虑丝杆或者同步带系列提升机。
• 负载边界：整机最大负载 30kg，包含托盘和工件总重，实际选型建议预留安全余量，不要长期满负载运行。
• 气源条件：设备依靠压缩空气驱动，现场必须提供稳定 40.8MPa 气源，无气源工况不建议选用。
• 安装空间约束：下层安装高度不可低于 350mm，上层高度不可超过 1500mm，超出范围需要走非标定制评估。
• 托盘兼容性：标准适配WA2、WE2托盘，异形非标托盘，选型阶段需要和厂家确认兼容评估。

五、参考选型

LP/P无杆缸提升机更加适配轻载双层闭环回流项目，像3C电子装配、电芯装配、锂电小件组装、汽车电子零部件装配等场景都可以优先考量。

举一个实际参考案例：汽车电子双层装配回流产线，现场车间空间紧凑，托盘 + 传感器工件总重 22kg，托盘规格 320×320mm，下层高度 400mm，上层高度 850mm，现场具备稳定气源。就可以选用订货型号：LP/PBC2B320L320V12ML1400850，实现托盘稳定双层回流。

如果你的项目负载超过30kg、需要多层升降，就要更换玮创其他系列提升单元。选型的时候，把托盘尺寸、总负载、升降高度、现场气源、产线层数整理给到输送线制造厂家，就可以快速获取适配方案。
