选型不踩雷！带式托盘输送线的结构设计和选型分析

做自动化产线选型，带式输送线结构看着简单，真选起来门道不少：使用起来皮带跑偏、打滑、节拍不稳，很多时候不是设备不行，是一开始就没选对类型。今天结合Vitrans自动化托盘输送系列的成熟产品，从分类、原理、参数到场景对比，把带式输送线的选型逻辑捋清楚。

一、带式输送线的两大核心品类

玮创的带式输送线没有做繁杂的产品线，核心就分为两大类，对应不同的传动逻辑——平皮带的FC2系列，和齿形同步带的BC2、BC2/M系列，从轻载长距离到高精度短距离，基本能覆盖绝大多数带式输送场景。

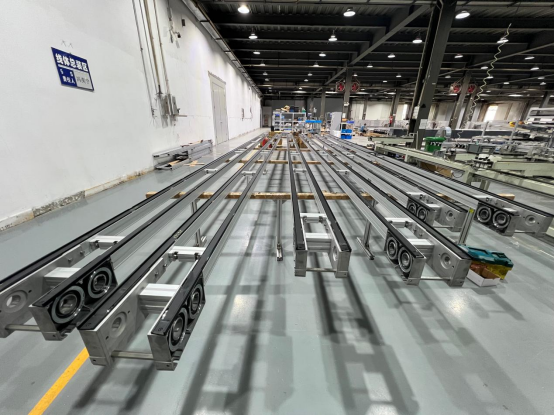

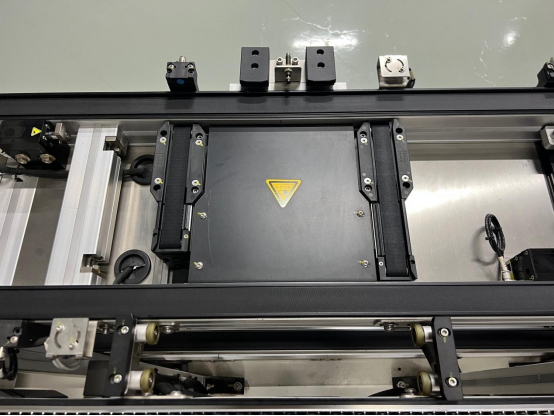

• FC2平皮带输送线：算是长距离轻载场景的主力款，以平皮带作为输送介质，靠摩擦力带动托盘运行。整体采用模块化组件设计，驱动段、从动段可以现场拼接，长产线铺起来效率很高，成本也相对可控。
• BC2/BC2/M齿形带输送线：走精准路线的一类，以齿形同步带做介质，靠齿槽啮合传递动力，从根源上避开了打滑问题。其中BC2是标准款，BC2/M额外支持定制加长段，线体长度调整更灵活，适配性更强。

二、基本工作原理与核心结构

两类线体外观看着相近，传动逻辑其实差得挺多，对应的结构设计也各有侧重。平皮带输送线是典型的摩擦传动。电机带动驱动滚筒旋转，滚筒表面与皮带内侧产生摩擦力，拖着整条皮带运行，托盘放在皮带上随之前进。也正因为靠摩擦力传动，它天生不支持反向输送，距离长了还容易出现跑偏，所以一般都会配套张紧结构调节皮带张力。段与段接驳的位置，还可以加装FC2/R过渡滚轮套件，小尺寸托盘就不容易卡在缝隙里。

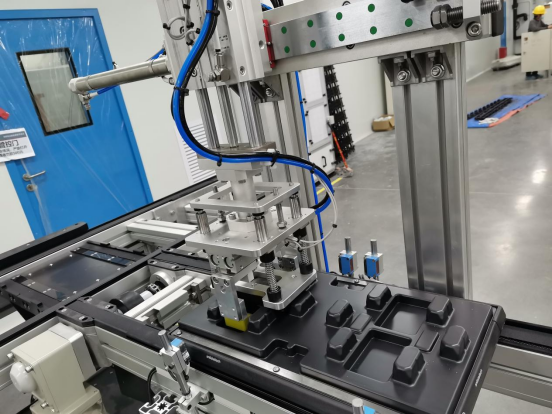

BC2齿形带输送线走的是啮合传动的路子。皮带内侧的齿形和驱动带轮的齿槽精准咬合，相当于同步传动，基本不会出现打滑，传动比很准。也多亏了这个结构，它支持正反转运行，短距离来回输送很方便，工位定位的精度也更有保障。

当然，两者也有不少共性。核心结构都包含驱动电机、传动滚筒、张紧机构与型材主体。电机支持左装、右装，也能装在线体中间，安装角度也有多种可选，现场空间怎么合适怎么来；底部可搭配支腿与可调脚杯，地面有点不平整也能慢慢调平，不用苛求地面绝对水平。

三、使用范围与核心参数说明

具体到选型参数，核心看负载、长度、速度这几个硬指标，两款主流产品的核心参数整理了个表，可以对照着初筛：

并且两款线体的额定速度都覆盖0-18m/min，按需选择就好；全系列都满足防静电要求，电子装配这类静电敏感场景也能用。这里提个醒：单段输送线上所有托盘的总重量，不能超过该段的最大允许载荷，超了就得拆分输送段，不然容易拖不动，还会加速皮带磨损。电机安装方式、电源电压这些细节，也都能根据现场需求定制。

四、两类带式输送线的应用选型对比

很多人纠结平皮带和齿形带怎么选，其实没有绝对的优劣，核心看三个维度：输送距离、精度要求、现场工况。

一看输送距离。15米以内的中长距离输送，优先考虑FC2平皮带，单位成本更低，长距离运行更经济；要是只有6米以内的短距离输送，BC2齿形带输送线会更合适，结构更紧凑，换向也灵活。

二看精度要求。如果只是单纯的物料转运、缓存堆积，平皮带的性能完全够用，没必要为用不上的精度多花钱；可要是涉及工位定位、同步接驳、精准分度这类场景，还是齿形带更稳妥，啮合传动没有打滑误差，输送节拍要稳定得多。

三看环境工况。干燥洁净的电子、医药车间，两类产品都能胜任，平皮带的性价比会更高；要是现场有轻微油污、对洁净度要求没那么高的话，更建议选齿形带——平皮带靠摩擦传动，沾了油污很容易打滑，使用寿命也会打折扣。

注意：有正反输送需求的产线，直接锁定齿形带就行，平皮带的结构天生不支持反转，不用纠结。

最后

其实带式输送线选型，最怕的就是“只看价格不看场景”。适合的才是最好的，盲目追求高精度或者一味省成本，后期都容易出问题。玮创这两款带式输送线都是标准化模块设计，长度、速度、电机安装方式都能定制，还能配套过渡件、支腿、定位单元这些周边附件，整条线一站式配齐，不用自己东拼西凑。要是拿不准自己的场景该怎么选，把工件重量、线体长度、节拍需求提供给专业的输送线源头制造厂商，也能拿到更贴合实际的方案。
