小型皮带输送机怎么搭装配线？定位/组装/检测装置全攻略

小型皮带输送机作为装配线的核心输送单元，可通过搭配不同功能的装置，实现物料定位、检测、组装、分拣等全流程自动化或半自动化操作。具体搭配方案需结合装配线的核心需求（如精度、速度、自动化程度）设计，以下是按功能模块分类的常见搭配装置及应用场景：

一、物料定位与导向装置

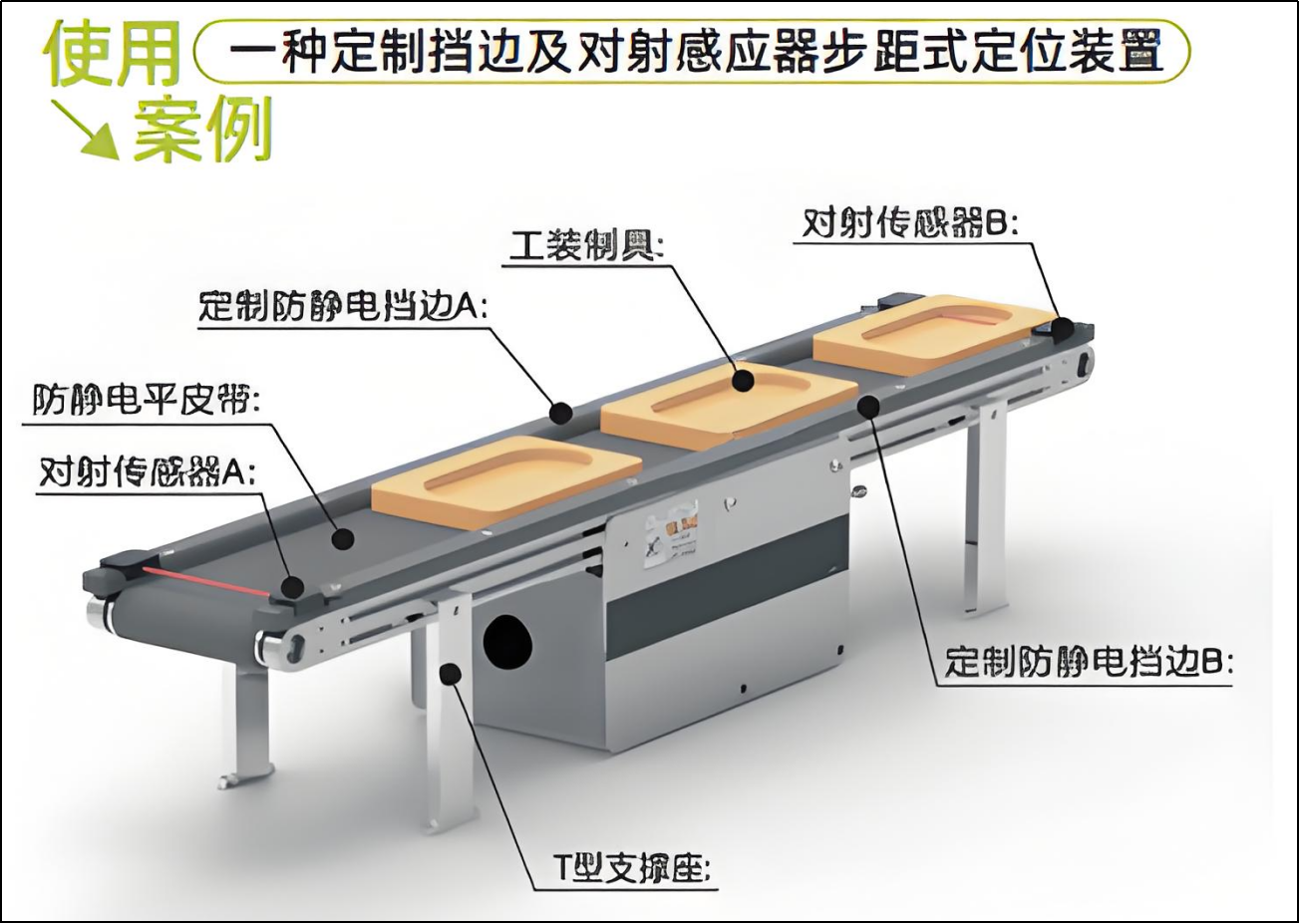

小型皮带输送机的输送速度较慢，但装配作业需物料固定位置或定向移动，需搭配定位/导向装置避免物料偏移。

装置类型	核心功能	适用场景	关键特点
侧向导板	沿皮带两侧设置挡板，限制物料横向偏移	规则形状物料（如盒子、零件）输送	结构简单，可调节挡板间距适配不同物料尺寸
定位挡块	皮带侧面或下方设气动/机械挡块，临时 挡住物料	需暂停装配的工位（如拧螺丝、贴标签）	可配合传感器联动，实现 到位即停
定心机构	两侧斜向导板逐渐收窄，将物料矫正至皮带中心	对中精度要求高的场景（如零件对接、检测）	无需动力，靠物料自身输送惯性完成定心
皮带定位销	皮带表面嵌入凸起销钉，卡住物料底部定位孔	需严格固定姿态的物料（如带孔零件、工装板）	定位精度高（±0.5mm 内），需定制皮带

二、物料转移与组装装置：实现工序衔接

装配线需在输送过程中完成物料抓取、搬运、组装等动作，需搭配机械臂或气动机构，衔接不同工位的作业。

1、小型直角坐标机械臂

• 功能：沿 X/Y/Z 轴移动，完成抓取物料→放置到装配位→组装零件的动作（如将螺丝拧入零件、将配件嵌入主体）。
• 优势：成本低于多关节机械臂，适合简单重复动作，可直接固定在输送机旁的支架上。
• 适用场景：小型零件装配（如电子元件、玩具零件）。

2、气动夹爪/吸盘

• 功能：通过压缩空气驱动，夹取硬质零件（夹爪）或吸附轻薄物料（吸盘，如塑料片、薄膜）。
• 搭配方式：与定位挡块联动——物料到位后挡块卡住，夹爪/吸盘同步动作，完成转移或组装。
• 适用场景：轻量级物料（重量＜5kg）的短距离转移。

3、升降平台

• 功能：安装在输送机下方，可将物料顶起至高于皮带的高度，方便上方机械臂抓取，或衔接上下层输送机。
• 类型：气动升降（速度快）、电动升降（精度高）。
• 适用场景：多层装配线、需抬升装配的工位（如底部拧螺丝）。

三、检测与筛选装置

装配过程中需排查缺件、尺寸不合格、装配错误的产品，需搭配检测装置实现自动化筛选，减少人工干预。

装置类型	核心功能	工作逻辑	适用场景
光电传感器	检测物料是否存在/到位、是否缺件	传感器发射光线，物料遮挡时触发信号，判断是否符合有/无要求	排查漏放零件 （如包装盒缺说明书）
视觉检测相机	拍摄物料图像，对比标准模板，识别尺寸/外观缺陷	相机固定在输送机上方，实时抓拍→软件分析（如零件是否装反、表面是否有划痕）→输出合格/不合格 信号	高精度检测（如电子元件引脚间距、印刷图案对错）
重量传感器	检测物料重量，判断是否缺件（如少装螺丝）	皮带段下方安装重量传感器，设定标准重量范围，超出则判定不合格	简单缺件检测（如食品包装漏装、五金件少装）
分拣推板/翻板	将不合格品从皮带推至废料通道，合格品继续输送	接收检测装置的不合格信号后，气动推板动作（横向推料）或翻板翻转（物料落入下方通道）	自动化筛选，避免不合格品流入下一工序

四、辅助功能装置

除核心功能外，搭配辅助装置可解决物料暂存、人工协作、防尘防潮等问题，适配更多场景。

1、工装板（托盘）

• 功能：将零散零件放在统一规格的工装板上输送，避免零件碰撞、磨损，同时方便定位和抓取。
• 适用场景：易刮花的塑料件、多零件组合的装配（如手机外壳/按键）。

2、人工操作平台

• 功能：在输送机旁设置带防滑台面的支架，供工人完成手动组装、贴标、检查等半自动化作业（适合暂无法全自动化的工序）。
• 特点：平台高度可调节（适配工人操作舒适度），部分可带物料盒（存放小零件）。

3、防尘罩/防护栏

• 功能：防尘罩（透明亚克力材质）覆盖皮带上方，防止灰尘落入精密零件（如电子装配线）；防护栏（金属网）设置在输送机两侧，避免人员误触运动部件。
• 适用场景：洁净要求高的场景（如医疗器械装配）、有人员流动的车间。

4、积放机构

• 功能：当下游工位暂未完成作业时，积放机构（如皮带分段调速、阻挡气缸）让物料在输送机上排队等待，避免拥堵。
• 适用场景：各工位速度不匹配的装配线（如前序快、后序慢）。

五、搭配核心原则

适配性：装置的尺寸、承重、速度需与小型皮带输送机匹配

自动化协同：所有装置需通过 PLC（可编程控制器）联动，避免动作冲突

可扩展性：预留接口（如传感器安装孔、机械臂固定位），方便后期增加工序

六、总结

通过以上搭配，小型皮带输送机可从单一输送工具升级为集输送、组装、检测、分拣于一体的装配线核心，适配电子、五金、食品、医疗器械等多个行业的小批量或大批量生产需求。
