在自动化产线里，托盘输送线就像整条生产线的核心血管，工件的转运、定位、换向、升降，几乎所有流转动作都离不开它。可太多用户选型时，一门心思盯着价格，反倒忽略了负载、精度、使用场景和实际功能的匹配度，最后要么设备故障不断、产能拉不起来，要么后期拆改返工，花出去的冤枉钱远比省下来的多。
其实选托盘输送线真的没那么复杂，核心逻辑从来不是买最贵的，而是选最适配的。结合多年的行业实操经验，再对照标准化的产品参数与落地场景，我把全流程选型逻辑梳理得明明白白，从前期需求确认到最终验收，一步步帮你避坑，选对不选贵。
一、选型第一步：先把5个核心需求摸透
这么说吧，绝大多数人选错输送线，根源都在没搞清楚自己的真实需求，上来就问“哪款最便宜”，等设备装完才发现不适用，悔之晚矣。咱们先把最基础的需求捋清楚，这是不花冤枉钱的核心前提。
1、先摸清产品本身的底子 工件的总重量（记得算上托盘、工装夹具、RFID 配件这些哦）、长宽高尺寸、材质特性（会不会被划伤、耐不耐高温）、表面特殊要求（比如防静电、防刮擦）。参考标准也给大家整理好了：常规托盘尺寸覆盖160×160mm~1200×1200mm单托盘最大承重能到240kg，先对应好自己的工件参数。
2、再确定输送的运行要求 线体速度（常规是6~18m/min支持可调或固定）、生产节拍（是单件加工还是批量流转、间歇运行还是连续输送）、输送距离（短距≤6m、中距15m内、长距超15m）。
3、理清功能定制的需求 生产中要不要定位、阻挡、顶升、旋转、横移、分流合流、检测（扫码、视觉、称重），这些直接决定后续模块化机构怎么搭，不用提前预设，按需匹配就好。
4、别忽略使用环境的限制 标准工作温度是 \\+5~+40℃\\，还要考虑车间湿度、洁净度（电子/食品级无尘要求）、有没有粉尘、油污或化学介质，环境不同，线体选型天差地别。
5、最后确认现场安装条件 场地的长宽高、地面承重、供电标准（220/380AC）、气源压力（0.4~0.6MPa），别等设备做好了，发现进不了车间、装不上去。
二、核心选型环节：按负载和场景选线体
需求摸透了，接下来就是最关键的一步——选输送线主体。不用死记硬背枯燥参数，我们不妨直接按负载轻重+使用场景匹配，精准又省事。
我把几款行业常用的标准输送线整理成了对照表，一眼就能看懂适配性：
| 输送线类型 | 适配最大负载 | 输送介质 | 定位精度 | 适用场景 |
| FC2平皮带输送线 | 250kg | 平皮带 | ±1mm | 轻型长距输送、干燥洁净环境、单向运行 |
| BC2齿形带输送线 | 60kg | 齿形带 | ±0.05mm | 轻型短距输送、可正反转、高精度要求 |
| AC2倍速链输送线 | 2200kg | 堆积滚子链 | ±0.1mm | 中重载输送、允许油污环境、可堆积缓存 |
| PC2顶置链输送线 | 150kg | 顶置链 | ±0.5mm | 轻载高洁净环境、减少粉尘油污 |
给大家总结的选型小口诀：
轻载短距离、还需要正反转的，直接选BC2齿形带线；
轻载长距离、车间环境干净的，FC2平皮带线最合适；
中重载、车间有油污，还需要托盘堆积缓存的，AC2 滚子链线是首选；
对洁净度要求极高的轻载场景，PC2 顶置链输送线就再合适不过。
三、功能怎么搭？模块化机构按需配
输送线主体选好了，剩下的就是搭配功能模块。这里最容易多花不必要的钱，记住一个原则：够用就好，不用全配齐，根据生产实际需求添加，性价比最高。

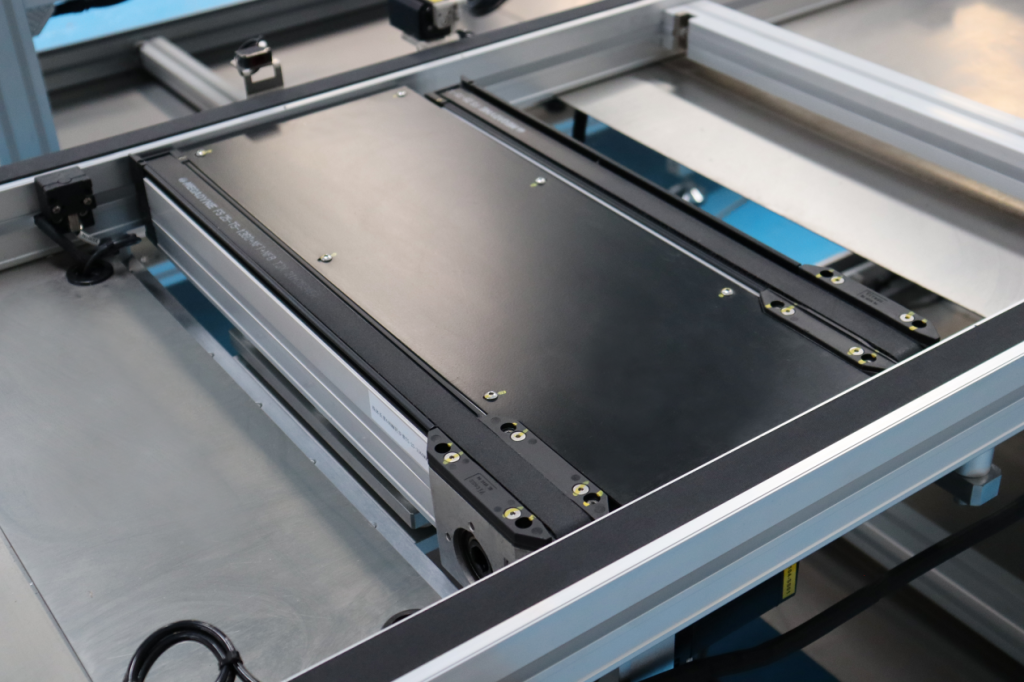

①工件托盘：选对承载板是基础
托盘就是工件的运输载体，分WA2和WE2两款，适配不同输送介质：
- WA2 托盘：带PA耐磨垫，适配平皮带、齿形带、顶置链，最大承重120kg，定位精度能到±0.05mm；
- WE2 托盘：带PE耐磨垫，适配堆积滚子链、顶置链，最大承重240kg，还预留了RFID安装位，满足防静电要求。
②定位单元：精度按需选，不盲目追高
定位直接影响工件加工精度，不同需求对应不同单元：
粗定位选PN 导向板，精度±0.5mm，成本低、通用性强；
精定位不顶升选PX 插销定位，精度±0.1mm，节省安装空间；
需顶起托盘精定位，选PU 顶升定位，适配640×640mm以内托盘，精度同样±0.1mm。

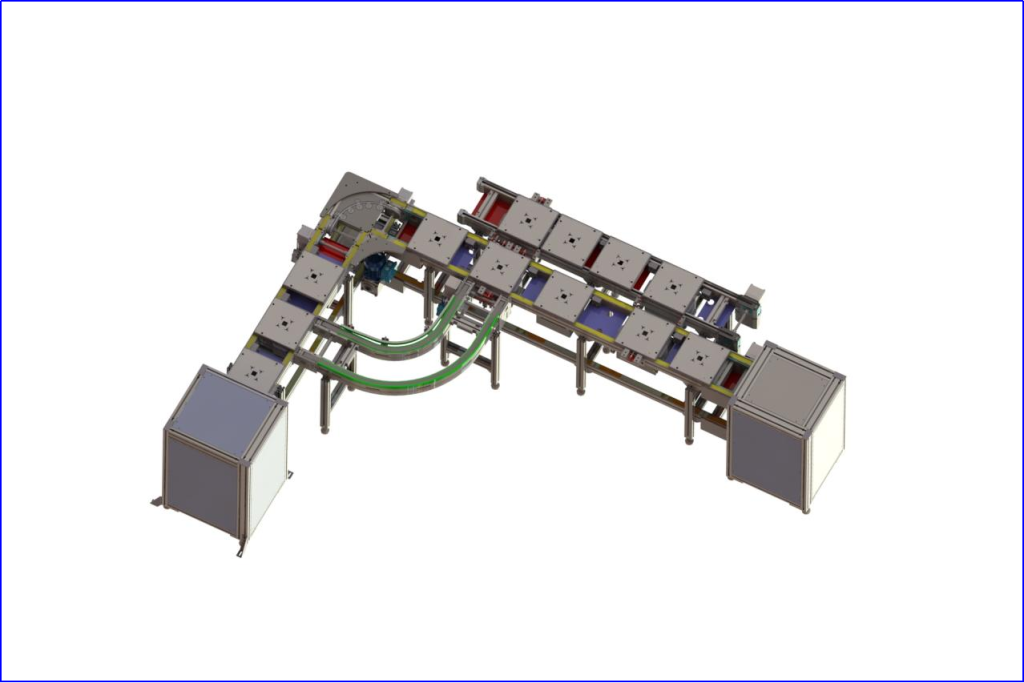

③换向&移载机构：解决转向、分层输送需求
要改变输送方向、分路合流，选ET2 顶升横移；
工件需要90°/180°换向，选PR 顶升旋转；
水平转弯用KV/CV 弯道，能保持工件朝向不变；
双层/多层线体垂直输送，选LP 提升机，升降速度最快可达 500mm/s。
④控制元件：线体稳定运行的必选项

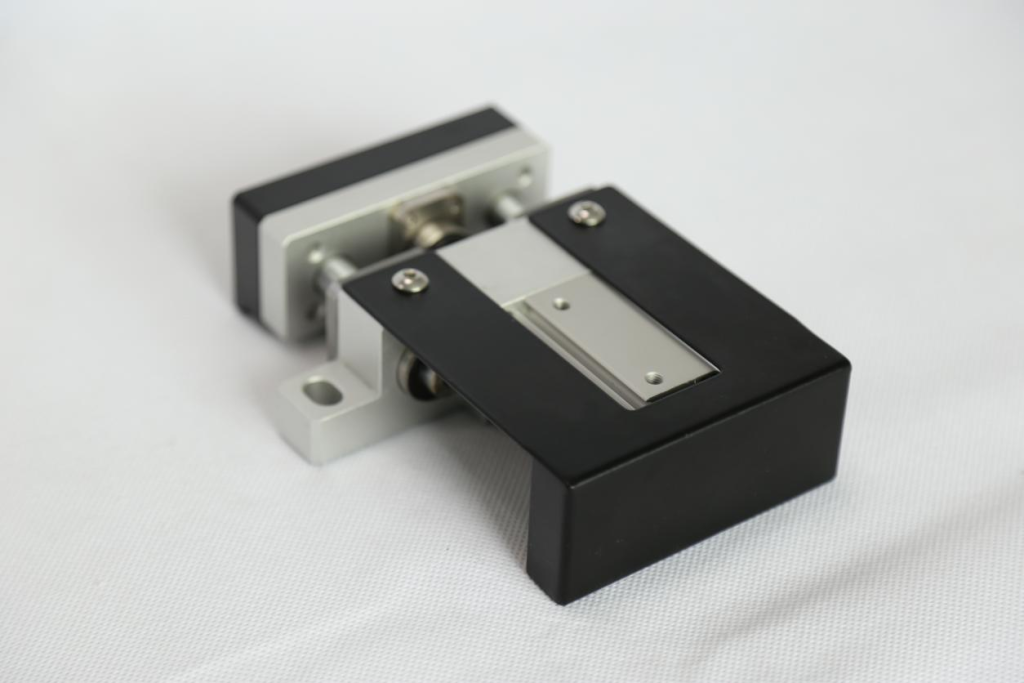

SG气动挡停器带缓冲，挡停托盘时不影响线体运转，适配所有托盘；
SG/R止回器能防止托盘回弹，大幅提升定位稳定性；
再搭配接近开关、光电传感器，就能精准检测托盘位置，让线体运行更顺畅。
四、电控&气动：不用盲目高配，标准配置就够用
输送线和功能模块选完，电控和气动就是保障自动化运行的“神经中枢”，其实大多数生产场景，用标准配置就足够稳定，不用刻意追求高配。
电控系统
驱动用三相减速电机，功率覆盖0.2~0.75kW，完全匹配不同线体负载；
控制端搭配PLC+触摸屏，用变频器调速即可（频率在额定值±20%内调节）；
再配上接近开关、磁性开关、光电传感器，实时监控设备状态，运行更安全。
气动系统
气源要用过滤干燥后的压缩空气，工作压力保持4~6Bar；
搭配电磁阀、速度控制阀、气缸，就能让顶升、阻挡、旋转等动作平稳顺畅，满足日常生产需求。
五、落地校核&验收：最后这步别省，避免后期麻烦
所有选型都确定了，别急着下单生产，最后做个简单的校核验证，再把安装验收的要点记牢，能避开90%的后期使用问题。
三项核心校核，缺一不可
- 负载校核：机架、输送介质、托盘的承载能力，千万别超额定值；
- 精度校核：定位、输送精度要符合生产加工要求；
- 稳定性校核：确保线体无跑偏、打滑、抖动，张紧机构调节到位。
安装调试&验收
按“机架安装→核心机构装配→电控/气路连接→速度精度调试→功能测试→安全验收”的流程来，一步步调试到位；
另外，皮带、链条、耐磨条、轴承属于易损件，建议提前备用，能大幅减少设备停机时间。
写在最后
说到底，托盘输送线选型，从来不是“越贵越好”，而是越适配越靠谱。
先理清自己的产品和现场需求，再按负载选对主体线体，按需搭配功能模块，最后做好校核验收，就能打造出高效、稳定、低成本的自动化输送系统。
老话常说不怕选贵，就怕选不对。掌握这套实打实的选型逻辑，以后再面对托盘输送线选型，再也不用迷茫踩坑，轻松选到最适合自己产线的方案。
