不少传统输送产线，常会碰上托盘跑动偏移、设备频繁检修、定位精度达不到工序标准、整条流水线节拍很难协同等棘手问题。这类隐患不仅拖慢日常产能，还容易打乱车间洁净环境，大家迫切需要一款运行稳定、定位精准、后期省心耐用的托盘定位方案。
深耕输送设备多年，玮创自动化结合一线项目积攒下来的实操经验，打磨出四款专用顶升定位单元。从简易停靠到重载顶升，覆盖大部分托盘工位的使用场景，妥善化解产线定位跑偏、工序节奏难以适配等常见痛点，帮助众多自动化项目平稳投产。
一、运行原理
四款定位机构依靠不一样的机械结构，适配流水线里各式各样的工位工况。

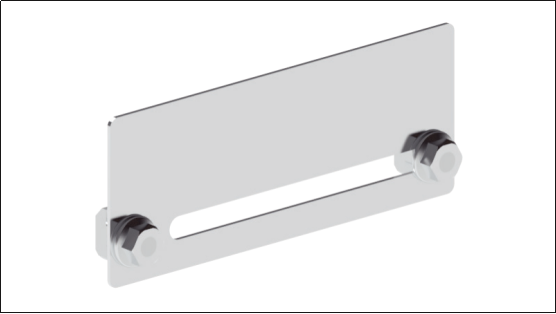

PN托盘导向板属于最基础的机械式限位配件。它固定在输送型材内侧，依靠不锈钢挡板卡住托盘底部的限位卡扣，简单约束托盘的活动范围。整套构件不带气动零件，只负责粗略停靠，适合要求不高的工位。

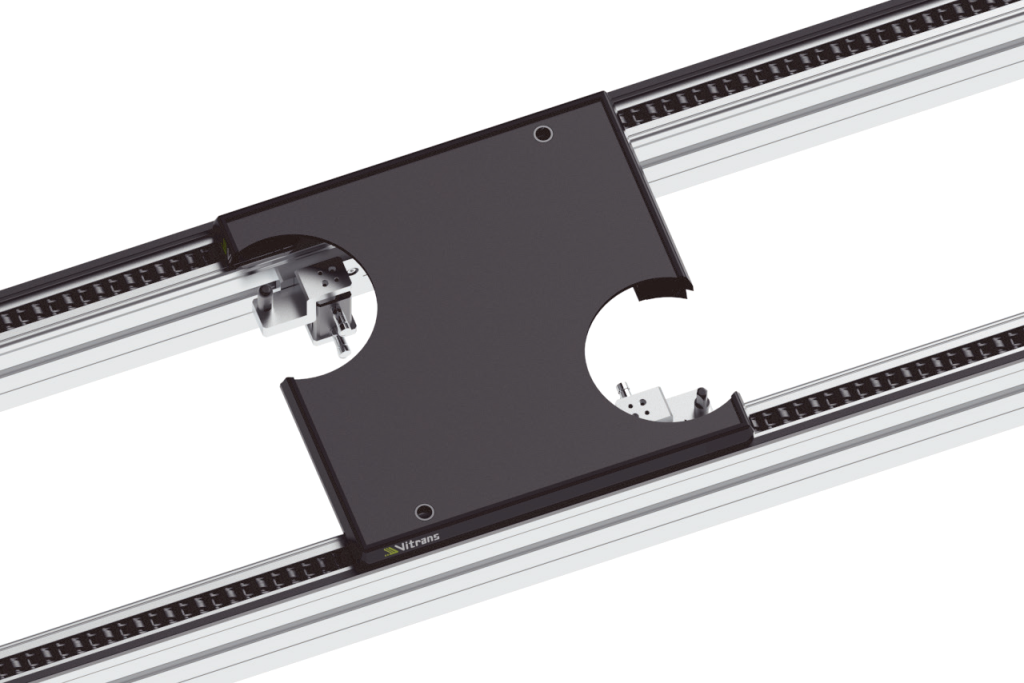

PX插销定位一般成对安装在输送轨道两侧。等到托盘抵达指定位置，圆柱销和菱形销便会弹出，卡进托盘预留的销套当中。托盘依旧贴紧输送台面，无需抬升，就可以稳稳锁住位置，很适合空间紧凑的安装环境。

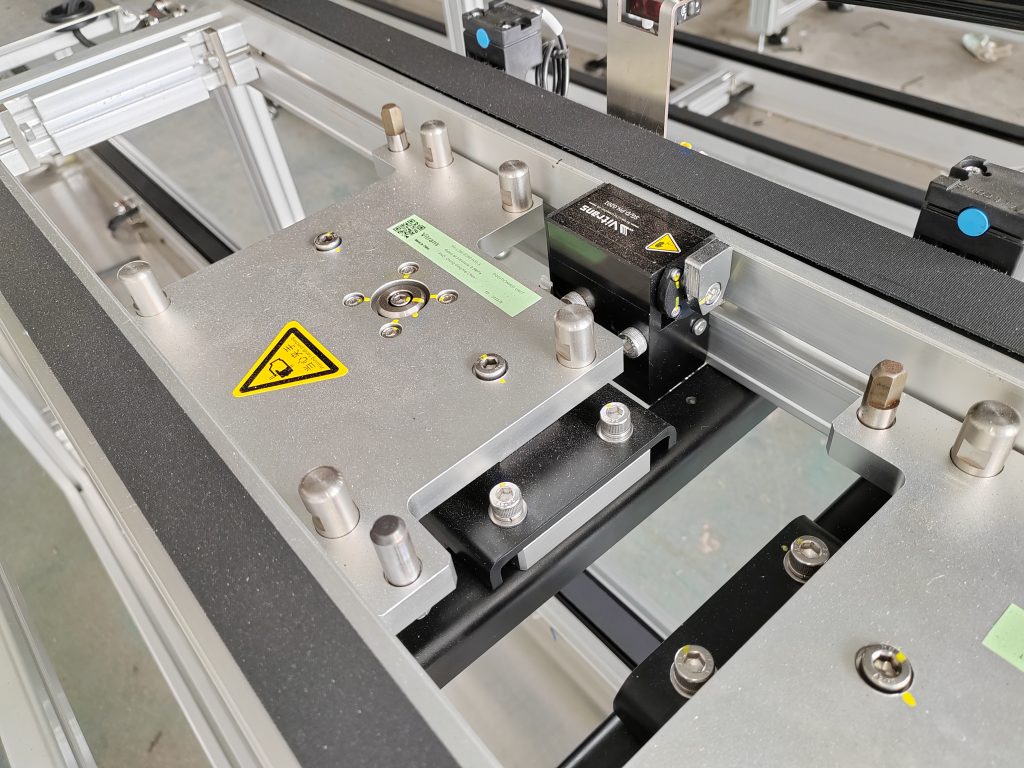

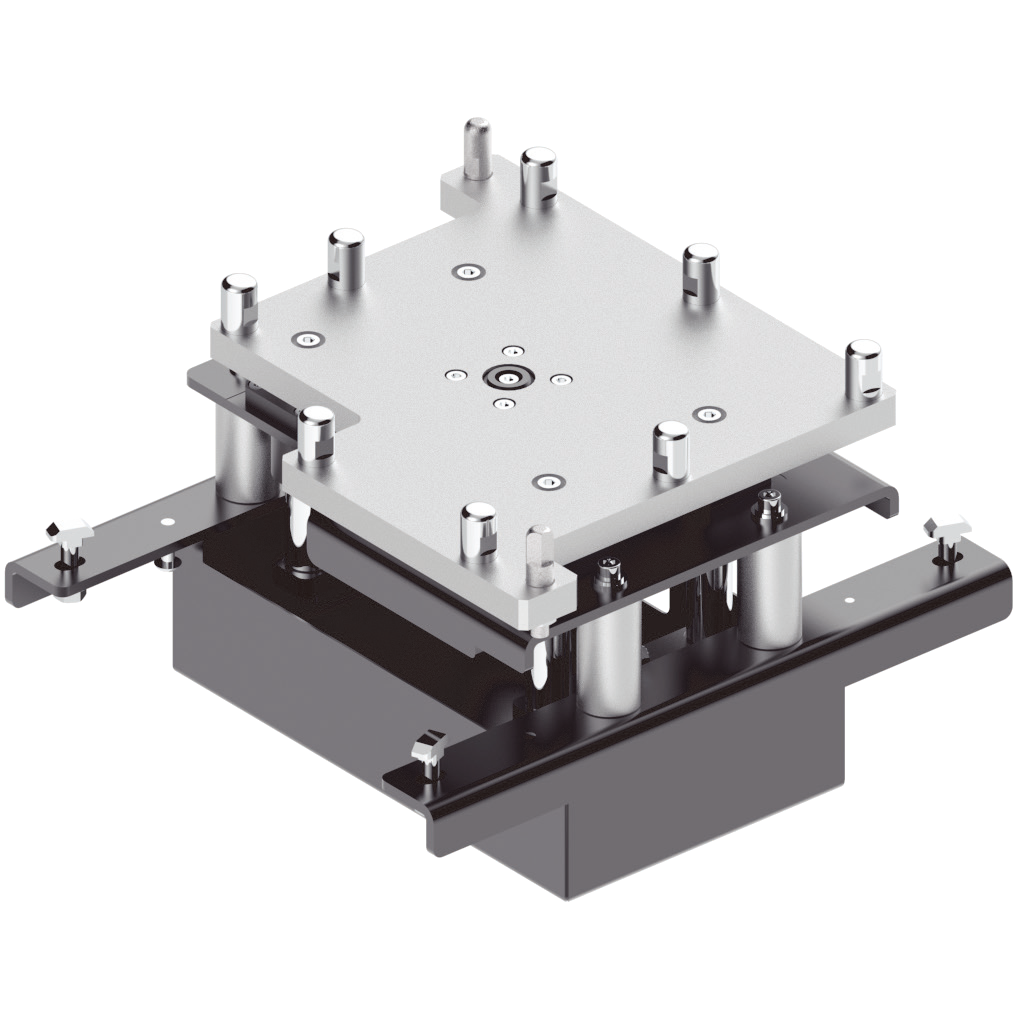

PU顶升定位单元，兼顾定位锁止与托盘抬升两项功能。定位销卡死托盘之后，气缸会将托盘向上撑起，使其脱离输送台面，借此避开传送带运转带来的震动干扰，让装配、检测工序能够平稳开展。

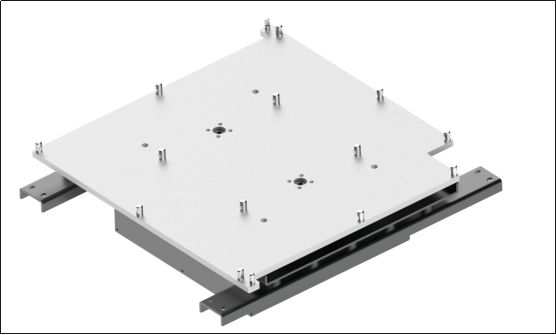

至于PU-L顶升定位单元，工作逻辑和常规顶升款大体一致。它属于加强版本，搭载动力更强的气缸，专门用来稳住尺寸偏大、自重更高的重型工件托盘。
二、核心技术参数
这里整理四款定位单元的关键参数，方便各位从业者快速对比挑选：
① PN 托盘导向板
- 定位精度可达 ±0.5mm
- 整体采用不锈钢材质，耐磨损、不容易锈蚀
- 常备 45mm600mm 多种长度规格
- 能够兼容 WA2、WE2 全部标准型号托盘
② PX 插销定位
- 重复定位精度稳定在 ±0.1mm
- 机身结构小巧，部分狭小区域、提升机内部也可以进行安装
- 出厂配齐定位插销、调速阀、感应开关以及全套安装配件
- 适配多款主流输送线，BC2 型号还能够兼容FC2 平皮带输送线
③ PU顶升定位单元
- 重复定位精度 ±0.1mm
- 标准顶升高度为 2.5 毫米，也能够按照工况定制参数
- 常规最大承重 30kg，重载场景支持定制升级
- 适配尺寸 160640mm 区间内的标准工件托盘
④ PUL 重载顶升定位单元
- 重复定位精度 ±0.1mm
- 基础顶升高度同样为 2.5mm，参数可按需调整
- 标准承载上限 50kg，承载力能够定制改动
- 专门适配 6401200mm 的超大规格托盘
三、落地使用后的实际成效
1、效率提升：产线产能大约上涨 15%。定位组件响应干脆，顶升锁止反应迅速，可以轻松跟上切割、组装工位的运行节拍；
2、品质改善：高精度版本定位误差控制在 ±0.1mm 以内，托盘锁死之后几乎不会晃动，长时间连续作业依旧可以稳住精度，减少工件次品；
3、成本优化：零件耐用度出色，设备故障率偏低，日常维护开支可以省下七成；气动模组功耗偏低，整体能耗下降六成上下，长期投产之后综合开销十分可观；
4、难点突破：分层的定位方案，可以应对普通限位、平面锁止、常规顶升、大型重载等多种工况，帮厂家攻克各类托盘的定位难题，搭建干净顺畅的智能化流水线。
四、选型以及实际应用参考
PN 导向板，适合物料暂存、工位过渡这类对精度要求宽松的位置；超长尺寸托盘，也可以采用两块导向板配合限位。
PX 插销定位，更适合空间局促、不需要抬升托盘的检测、精细装配工位，甚至能够装进提升机内部。
常规 PU 顶升单元多用于 160640mm 标准托盘，工件加工、贴合组装时抬起托盘，隔绝震动带来的干扰。
PU-L顶升定位单元，则留给 640mm 以上的大型托盘，服务大件工件的装配与检测工序。
玮创自动化多年深耕智能输送领域，不卷价格、不做同质化，只为提供自动化托盘输送整体解决方案，助力每一位客户突破行业难点、实现高效生产。
