做过自动化托盘线布局的工程师，多半都碰到过这类难题：工位排布明明算得严丝合缝，偏偏卡在托盘转向上——要么绕远路拉长整条线体，要么就得额外加一套转向机构。这时候，顶升旋转单元就成了盘活整条线的关键小件。

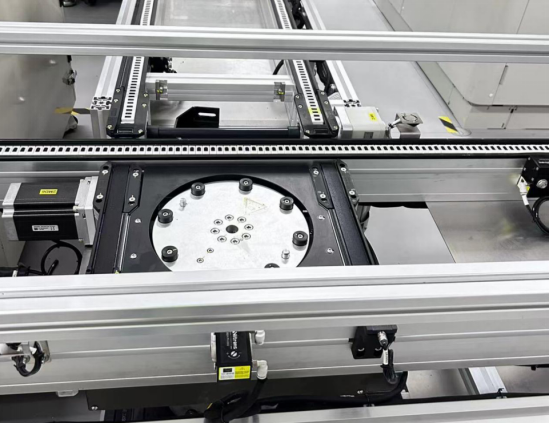

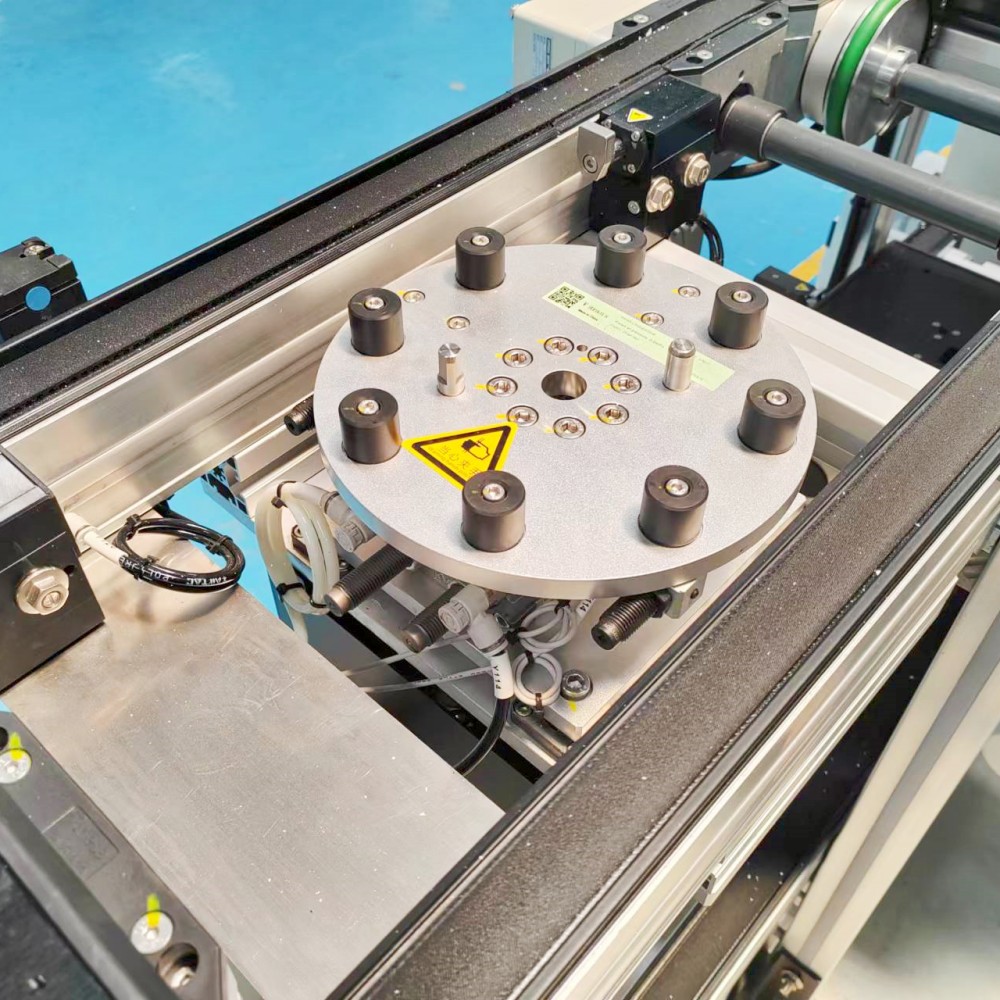

别看它占地不大，却靠着“先顶升、后旋转”的复合动作，在不改动主线体的前提下，就能完成工件托盘的换向换线。小到3C电子的精密装配，大到汽车零部件的流转分拣，工位转向、工件翻面、跨线对接，几乎都要靠它来实现。说它是托盘输送系统的“工业关节”，一点都没问题。

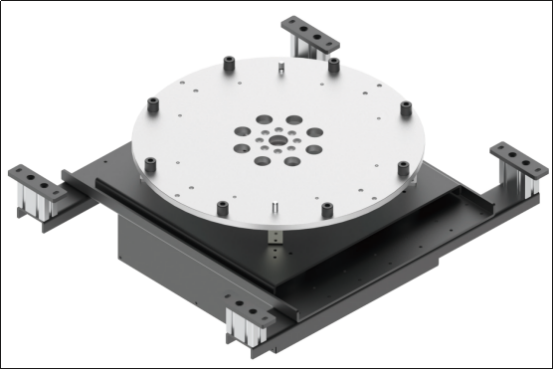

玮创自动化作为深耕托盘输送领域的制造商，专门研发了PR与PR-L两款顶升旋转单元。今天我们就从实际应用的角度，把这个产品的原理、参数和选型逻辑给大家讲清楚。
一、精准转向的背后，是两套机构的精密配合
整套动作说起来不复杂，无非是挡停、顶升、旋转、回落四步，但每一步的精度，都直接影响最终效果。

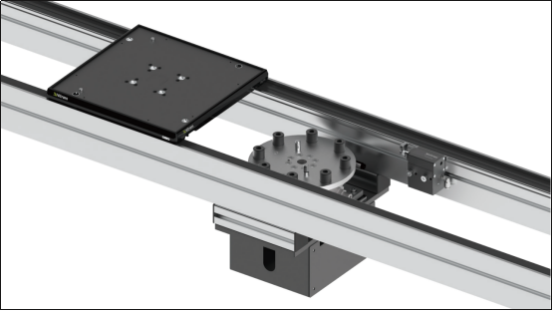

托盘顺着输送线流到工位，先由挡停器稳稳拦住，定好初始位置——这一步不准，后面转得再稳也白费。接着顶升机构启动，把托盘抬离输送面 25 毫米。这 25 毫米，刚好能让托盘彻底脱离皮带或链条，旋转时不会摩擦卡顿，也能保护输送介质少受磨损。再由旋转机构带动托盘转到预设角度，标准款支持 90° 和 180° 两种，足够覆盖绝大多数工位需求。到位后顶升平台平稳落下，托盘重新落回线体，继续往下一站走。

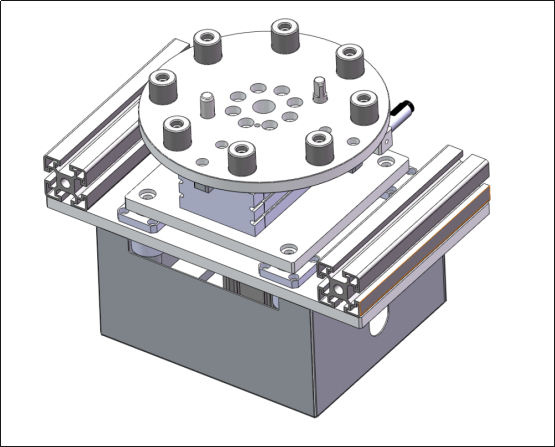

顶升动作的稳定性，全靠三个部件托底。
动力自然是底部的气缸，气动驱动的好处是结构简单，车间里有气源就能用，日常维护也省事。四周的导向轴和直线轴承则是牢牢管住升降的路径，不让托盘升起来的时候晃动、偏斜，避免后续旋转错位。还有顶部的浮动接头，个头不大作用不小，能悄悄补偿安装误差和微小的角度偏差，避免硬连接憋出应力，无形中延长了机构的使用寿命。
旋转功能这边，讲究的是平顺不冲。
旋转电机输出动力，通过联轴器把扭矩传递给中心齿轮；再通过齿轮啮合的传动结构，一边传力一边减速增扭。这样转起来不猛、停得也稳，哪怕上面放着重物，也不会因为启停冲击导致工件移位。
二、两款标准款参数对照，选型不用翻手册
为了方便大家快速对标，我把两款标准型号的核心参数整理成了表格，对着自己的托盘尺寸和负载看，基本就能心里有数。
| 核心参数 | PR顶升旋转单元 | PR-L顶升旋转单元 |
| 适配托盘尺寸 | 160×160mm ~ 640×640mm | 640×640mm ~ 1200×1200mm |
| 标准最大负载 | 30kg | 50kg |
| 标准顶升高度 | 25mm（支持15/50/100mm定制） | 25mm（支持15/50/100mm定制） |
| 标准旋转角度 | 90°、180°（支持特殊角度定制） | 90°、180°（支持特殊角度定制） |
| 重复定位精度 | ±0.05mm（配合托盘定位销套） | ±0.05mm（配合托盘定位销套） |
| 适配输送线 | BC2/FC2/AC2/PC2全系列 | BC2/FC2/AC2/PC2全系列 |
| 标准驱动方式 | 气动驱动 | 气动驱动 |
| 定制能力 | 支持尺寸、驱动方式非标定制 | 支持尺寸、驱动方式非标定制 |
三、选型不用纠结，顺着这几点展开
很多人选型上来就盯着参数表比来比去，其实大可不必。抓住几个核心维度就能确定：
- 先卡尺寸和负载。
首先肯定是看托盘尺寸和总重量，这是硬门槛，马虎不得。长宽尺寸、加上工件工装的总重，都得在型号承载范围内。要是工件偏载比较严重，建议适当选大一号，稳一点总没错。
- 确认功能需求，非标提前沟通。
常规的90°、180°转向，标准款都能满足；要是有特殊角度、特殊顶升高度的需求，也可以做非标定制。一般来说，方形托盘两种角度都能用，矩形托盘大多只做 90° 转向。
- 适配线体，加装没那么麻烦。
两款型号都能兼容玮创全系列的输送线，市面上主流的托盘系统也基本能适配。哪怕是老产线改造，只要确认好线体型号和安装空间，大多都能模块化加装，加部件改布局都方便。
- 驱动方式按需选，不用盲目追高配。
驱动方式也不用一上来就选伺服。普通节拍的产线，标准气动款就足够用，结构简单还省钱好维护；要是对循环节拍要求特别高，再考虑伺服驱动也不迟。
四、比起参数亮眼，落地省心更重要
接触过不少同类型产品，玮创的两款顶升旋转在实际项目里口碑一直不错，核心原因就两个字：省心。
首先是标准化程度高。设计制造都贴合欧标和国标，有完整的标准图库，和自家输送线基本能无缝对接，工程师做方案的时候省了很多对接改图的功夫。模块化的结构也友好，安装快，后期换易损件也不用大拆大卸，停线时间能压到最短。
其次是耐用性够稳。正常工况下1年免维护基本没问题，主体结构用个三五年也很常见，长期算下来运维成本不高。配合托盘上的定位销套，重复定位精度能到±0.05mm，精密组装、视觉检测这类工位也基本能满足。
最让项目方省心的，还是交期和服务到位。标准品差不多 2-3 周就能交货，在行业里算相当快的；加上有技术团队做选型支持和售后调试，哪怕是非标需求，响应也比较及时，不用天天追着货期催。
最后
顶升旋转单元只是输送线上的一个配套部件，却直接决定了产线布局的灵活度。选得合适，整条线顺风顺水；选得不对，卡顿、跑偏、维护频繁，小问题也能磨死人。
对于制造端的托盘输送场景来说，一款适配性强、稳定靠谱、落地省心的产品，往往比纸面参数华丽的型号更实用。如果刚好你正在做产线规划，或是有选型上的疑问，也可以直接找玮创的技术团队沟通，针对性出方案，让输送难题更快解决。
