在工业自动化生产的输送场景中，模块化柔性输送系统已经成为很多制造企业提升生产效率的核心选择，而同步带式环形输送线作为这类系统中的常用类型，凭借适配多场景的性能表现，被广泛应用在3C电子、新能源、Auto Parts等多个行业的生产流程中。今天我们就结合Wei Chuang AutomationRing guide输送系统的相关参数，为大家清晰拆解这类设备的核心优势与特点。
一、基础传动性能稳定可靠

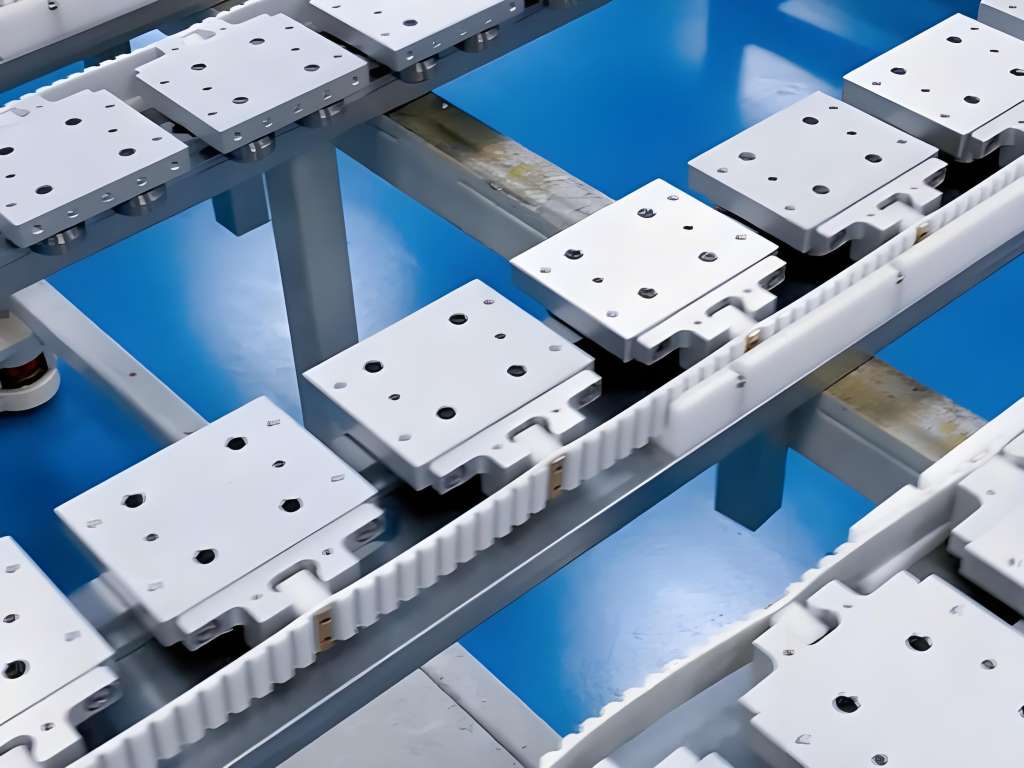

同步带又名齿形带，由聚氨酯和钢丝/高密度钢帘线抗拉体结合制作而成，通过同步带内表面上等距分布的横向齿和带轮上的相应齿槽的啮合来传递运动和动力，带与带轮之间无相对滑动，实现没有滑差的同步传动，保证准确的传动比。
从实际运行表现来看，这类传动形式的优势十分明确：
1、运行速度表现优异：带体薄且自重轻，可适配较高的运行速度，运行效率远超常规齿轮传动结构
2、低噪免维护：传动噪声远低于齿轮、链条传动形式，整体无油污粉尘溢出，全程无需油润滑
3、精度表现稳定：搭配定位机构的情况下，重复定位精度可达±0.05mm，无定位机构也能保证±0.10mm的精度等级
二、场景适配性强，实用维度表现突出

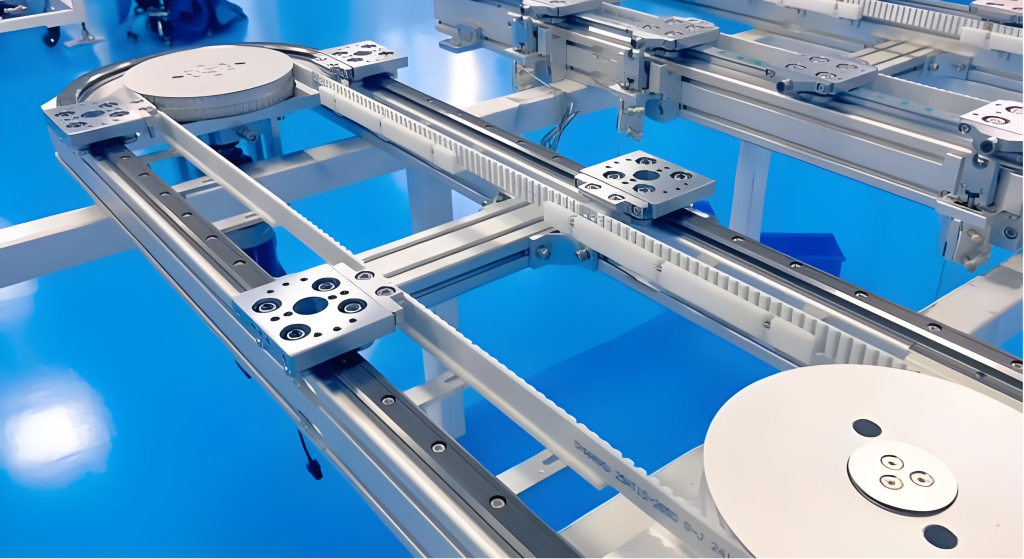

参考Ring guide输送系统的实际分类与参数表现，采用synchronous belt drive的模块化柔性输送系统，适配负载≤15kg的轻负载场景，尤其适配无尘环境的生产需求，本身还具备可任意增长的线体拓展能力，线体最大长度可支持到80m，线体形状可灵活做成矩形或椭圆样式。
同时线体的圆弧直径可选范围覆盖159-1501mm，滑块间距支持100-3000mm区间灵活调整，单滑块负载最高可支持≤20kg，完全能满足多数轻工业装配、检测类工位的使用需求。在工位切换的效率上，滑块移动单步耗时≥0.8s，二次定位时间≥0.3s，能够匹配多数自动化产线的节拍要求。
三、装配调试难度低，落地门槛友好

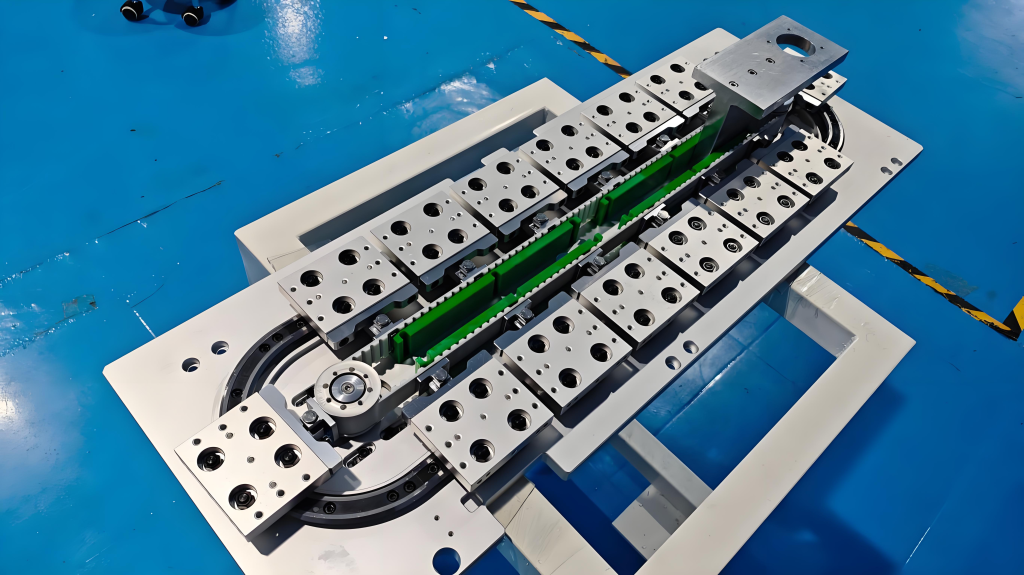

选用滚轮圆弧导轨和滚轮直导轨搭建的同步带传动高速精密环形流水线，整体装配过程简易便捷，无需复杂的工装辅助即可完成落地：
直线导轨安装：直线导轨底部带凹槽，可直接卡在T型导条的凸起上，T型导条放置在铝型材的T型槽中后，通过螺栓穿过沉头孔拧紧即可完成固定
圆弧导轨安装：直线导轨安装铝型材的两端预先铣平，直接架上安装圆弧导轨用的基准铝板，再在铝型材下方加装支撑铝板即可完成基础定位

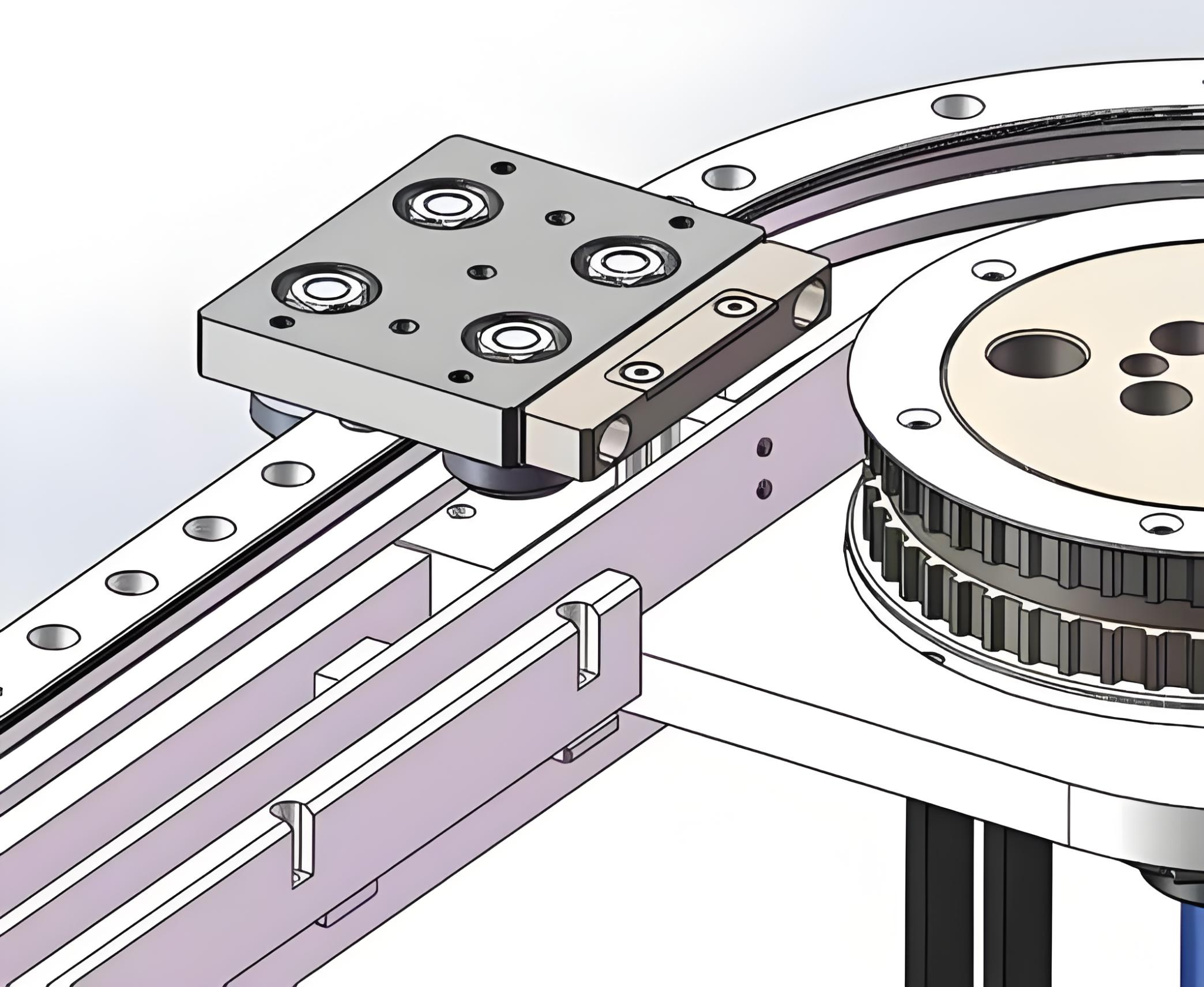

滑座与同步带连接：同步带出厂已预留安装孔位，直接使用皮带扣搭配螺钉即可完成滑座的固定连接
主从动轮安装：选用可回转的圆弧导轨，内侧精磨面可直接作为安装基准，保证主动轮、从动轮与导轨的同心度要求
驱动安装：齿轮固定在减速电机输出轴上，电机通过法兰直接固定在支撑铝板上，即可通过齿轮啮合带动同步带轮完成传动。
完成核心部件采购后，仅需额外采购环形流水线支架、伺服电机及控制系统两类配件，就可以完成整线的搭建落地。
总的来说，同步带传动的环形输送线作为模块化柔性输送系统的代表性品类，兼顾了精度、洁净度和落地便捷性的多重优势，是家电制造、新能源、3c electronics industry轻载装配场景下，提升产线自动化水平的高性价比选择。
