在自动化托盘输送线中，工件托盘完成纵向流转后，想要顺利切换输送方向、搭建分流支路衔接不同加工工位，横向输送单元是必不可少的核心装置。
它既能实现托盘输送方向的平稳切换，还能在多工位并行的生产线中搭建高效的物料分流路径，避免托盘卡顿、错位，是保障整线流转效率的关键部件。今天我们就结合玮创自动化的标准化产品配置中的相关横向输送单元，给大家做一个详细讲解。
一、产品简介
横向输送单元的核心作用是改变工件托盘的传输方向，可在托盘传输线路上灵活构建分路，直接衔接各个分散的加工工位。当工件托盘从纵向输送切换为横向输送时，托盘相对输送方向的方位会同步调整，反之亦然。整套装置全系列适配WA2、WE2两类标准工件托盘，支持正反转双向输送，顶升高度统一为10mm，不会对托盘原有运行姿态造成额外冲击。
二、产品分类
玮创自动化的横向输送单元分为四大标准化品类，完全覆盖从超小型轻载到大型重载的全场景需求：
- ET2/S顶升横移单元：自带挡停功能的三位式轻载横移单元
- ET2/B 顶升横移单元：紧凑型内置电机通用款横移单元
- ET2/C 顶升横移单元：重载链条式大尺寸托盘专用横移单元
- EG 横移过渡单元：平行工位之间的托盘支撑过渡配套部件
三、各类单元工作原理
不同品类的横向输送单元根据使用场景做了针对性的结构设计，运行逻辑各有区别：
ET2/S：属于三位横移结构，最低位置时可直接放行主线托盘通过，中间位置时利用输送线挡边完成托盘挡停，最高位置时托起托盘完成横向输送动作，无需额外加装挡停元件。

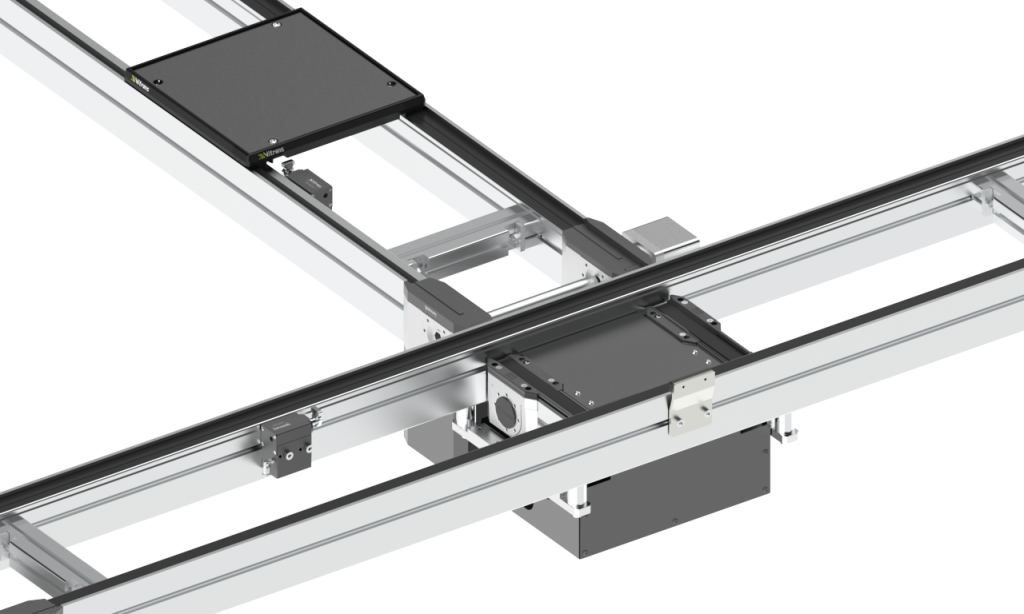

ET2/B：采用紧凑型内置步进电机设计，运行时顶升机构将主线托盘整体顶起脱离输送面，通过齿形带驱动完成横向转移，自身无挡停结构，需搭配外置挡停器完成托盘预定位。

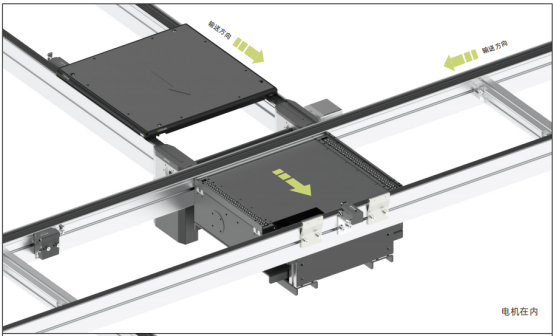

ET2/C：支持电机内置/外置两种安装布局，顶升机构将托盘顶起后通过链条驱动完成横向输送，大尺寸托盘版本配置4个顶升气缸，保障重载托盘顶升稳定性。

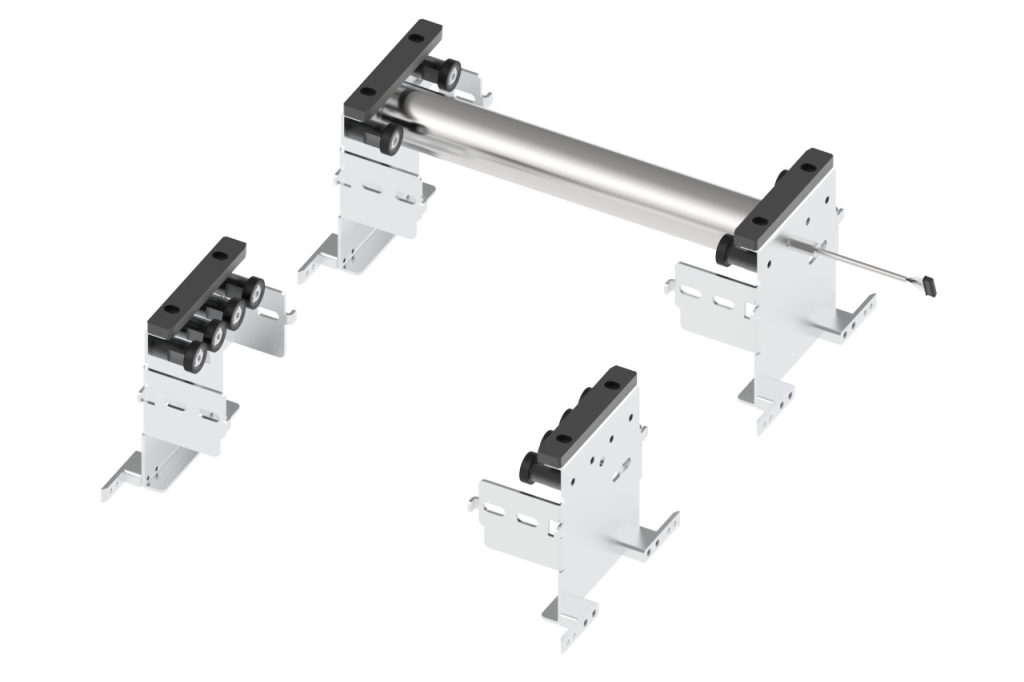

EG 横移过渡单元：与两个顶升横移单元配合使用填补平行输送线的对接间隙，间距小于托盘长度1/3时用无动力款依托托盘惯性过渡，超过该阈值时选用电滚筒款提供主动动力避免卡顿。
四、核心参数说明
四款单元的核心参数差异清晰适配不同负载需求：
ET2/S顶升横移单元：输送介质为齿形带，搭载48V DC步进电机，最大允许负载30kg，顶升气缸缸径32mm。
ET2/B顶升横移单元：输送介质为齿形带，搭载48V DC步进电机，最大允许负载30kg，单位长度极限负载1kg/cm。
ET2/C顶升横移单元：输送介质为链条，搭载220V AC无刷电机，最大允许负载120kg，单位负载能力2kg/cm。
EG：输送介质为滚筒/滚轮，最大负载30kg，电滚筒版本支持3-20m/min速度可调。
五、选型注意事项
选购时需要避开几个常见的适配误区，避免后期安装调试出现兼容问题：
托盘长度为160mm的超小型托盘，必须选用ET2/S单元，不可强行使用普通款横移单元，避免托盘定位失效。
ET2/C重载单元仅适配AC2系列滚子链输送线，不能直接匹配轻型齿形带、平皮带输送线。
电滚筒过渡单元仅能在输送线间距≥60mm、输送宽度≥240mm的场景下安装，B＜240mm时需要提前和厂商确认定制方案。
选用ET2/S单元时必须配套三位五通中泄式电磁阀，保障三位结构的气动运行安全性。

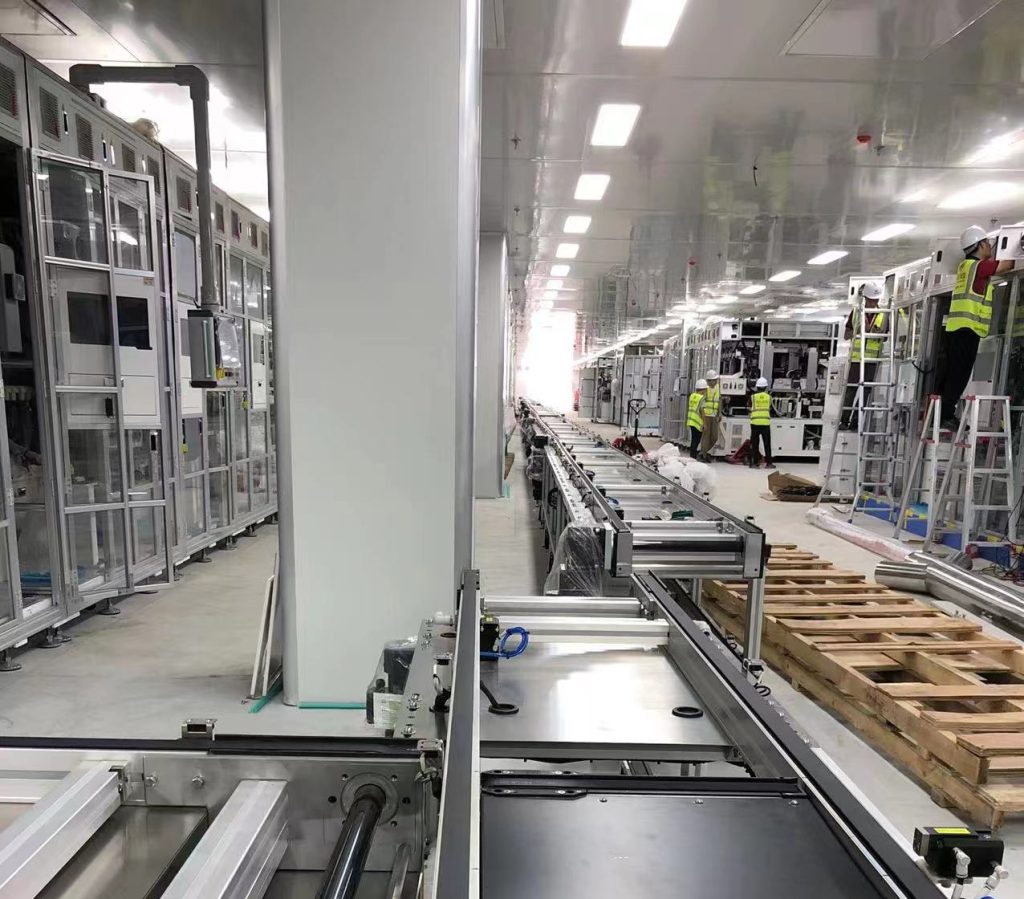

六、推荐应用场景
不同单元对应适配不同的生产工况：
ET2/S适合空间极度紧凑的微型电子元器件、精密小零件输送线，无需额外预留挡停安装空间，大幅精简工位布局。
ET2/B广泛适配常规中小型3C零部件、消费电子配件的中轻载生产线分流场景，是通用性最强的主流横移单元。
ET2/C专为新能源汽车零部件、动力电池壳体等大重量工件设计，适配重载输送线的大托盘换线分流需求。
EG横移过渡单元作为配套部件，用于填补平行顶升横移工位之间的间隙，避免小尺寸托盘跨工位转移时出现翘边、卡盘故障。
目前全系列横向输送单元均为整装发货，到货后可直接对接原有输送线型材完成安装，大幅缩减产线改造的调试周期，产线自动化输送有同样需求的朋友，我们玮创源头工厂支持个性化定制，适配你的生产场景。
