【自动化托盘输送】选型时常见三种提升机构：同步带、无杆缸、丝杆，该怎么选？

提升机构看似只是简单的“上下搬运”，在真正应用到托盘输送产线中时，负载够不够、节拍跟不跟得上、定位准不准、后期维护麻不麻烦……

一个细节没考虑到，就可能成为整条线的效率瓶颈。

玮创自动化作为深耕智能制造10多年的托盘输送系统制造商，拥有丰富的研发生产和案例选型经验，现在推出最常见的三种垂直提升方案：无杆气缸式、同步带式、丝杆式，对应玮创的LP/P、LP/B、LP/S 三款标准提升机。它们没有绝对的优劣之分，核心只在于能不能匹配你的实际工况。今天我们就从选型设计的角度，把3类提升方案的特点、差异和适用场景为你讲透。

一、提升机选型，本质是多维度的平衡取舍

选型的核心，是在负载、行程、速度、精度、成本、维护这几个关键维度之间找平衡——不同方案的倾向应用场景完全不同。

• 追求简单低成本、只做固定两点升降，优先看气缸提升方案；
• 需要长行程、快节拍、多层停靠，同步带提升方案性价比更高；
• 要求高精度、高刚性、重复定位一致，丝杆提升方案更稳妥。

脱离工况谈好坏没有意义，先把自身的需求边界理清楚，再对应选机构，才是最高效的选型思路。

二、不同提升机构，各自适合什么工况？

玮创的三款主流提升机，内部均标配齿形带输送单元，可无缝对接自家全系列托盘输送线，核心差异集中在升降驱动方式上，也因此对应了完全不同的应用场景。

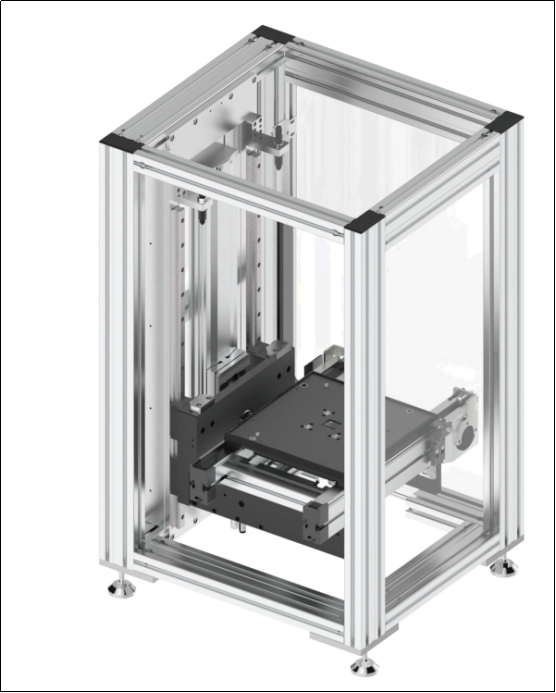

1. 无杆缸提升机（LP/P）：简单直接，两点位升降首选

无杆缸提升机是三款里结构最简洁的一款。它不靠电机驱动，而是用压缩空气推动气缸内的活塞上下移动，带着升降平台完成升降动作，平台内部的传送带则由电机独立驱动。

核心优势

• 结构简单成熟，采购成本低，是三款里性价比最高的选择；
• 控制逻辑简单，车间已有气源就能直接用，现场调试和维护都很方便；
• 动作响应快，适合频繁往复的两层转运场景。

典型适用场景

适合预算有限、仅需两层托盘转运、节拍要求不高的普通生产工位，比如简单的工件上下层流转、空载具短距离回流。对于工况简单、不想在提升环节投入过多成本的项目，是非常务实的选择。

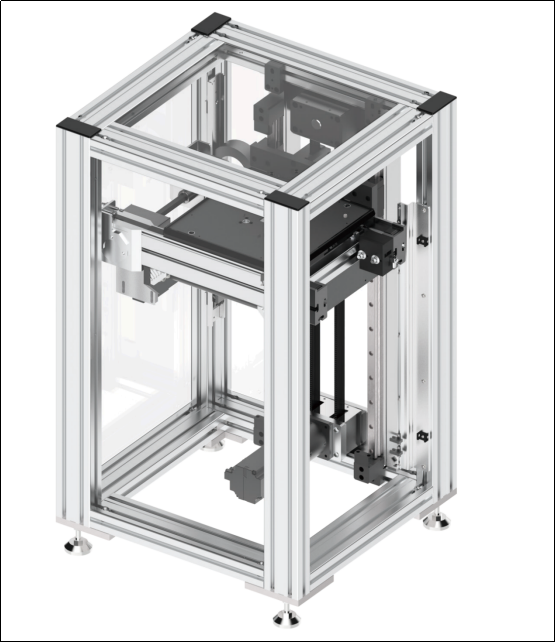

2. 同步带提升机（LP/B）：高速长行程，立体回流的性价比之选

同步带提升机是目前多层产线立体回流里应用最广的方案。它以伺服电机带动同步带轮转动，依靠带齿啮合传递动力，拉动升降平台沿导轨上下移动，兼顾了速度与灵活性。

核心优势

• 适配中长行程，支持两层及多层输送线对接，下层线高度不低于350mm、上层线高度1500mm以内均可定制；
• 升降速度快，最快可达5m/s，节拍优势明显，能很好地匹配高速产线的回流需求；
• 伺服控制灵活，支持多位置停靠，可适配不同层高的复杂产线布局；
• 结构自重轻、惯量小，运行噪音低，日常只需定期检查同步带张紧度即可，维护门槛不高。

针对安全问题，玮创LP/B 同步带提升机在设计时已经做了完整考量：标配槽型光电做原点校准、对射光电检测层间卡盘、接近开关监测防护状态，再配合伺服电机抱闸，多重保障规避垂直提升的安全风险。

典型适用场景

是双层装配线托盘回流、高低工序跨高度转运、多层缓存/老化线循环的首选方案。能在控制成本的前提下，实现高速、多层的稳定转运，帮车间节省30%以上的平面占地，是目前制造端立体产线里普及率最高的方案。

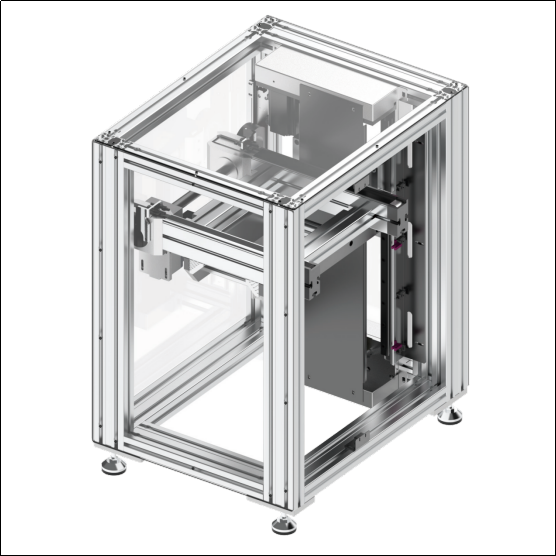

3. 丝杆提升机（LP/S）：高精度高刚性，精密工位的优选

丝杆提升机的核心传动结构是竖直滚珠丝杆，伺服电机带动丝杆转动，升降平台顺着螺纹平稳上下移动，原理类似精密升降台，是三款里精度和刚性的天花板。

核心优势

• 定位精度和重复定位精度表现最优，运行平稳无冲击，对位置要求严苛的工位也能适配；
• 整体刚性强，抗偏载能力更好，长期运行的稳定性更出色；
• 定制空间大，除标准30kg负载、0.5m/s速度外，还可定制更大负载、最快1m/s的高速版本。

典型适用场景

更适合精密装配、视觉检测、高精度测试等对升降定位有高要求的工位，或是对设备长期稳定性、一致性要求高的高端产线。如果项目对精度的优先级高于成本，丝杆方案会是更稳妥的选择。

三、选型不踩坑，重点看这四个核心维度

实际做方案时，不用纠结于“哪款更先进”，抓住四个核心维度，基本就能快速锁定合适的方案。

1. 先看负载与偏载情况

负载是选型的第一门槛。三款标准款额定负载均为30kg，常规托盘+工件的工况都能覆盖。如果只是轻载、简单升降，无杆气缸就够用；负载中等、偏载不严重，同步带性价比最高；如果工件偏重、偏载明显，或是对运行平稳性要求高，优先考虑丝杆方案。

2. 再看行程层数需求

层数和行程直接决定可选范围：仅两层转运、行程短，三款都能选，优先看成本和速度；三层及以上、行程较长，直接排除无杆气缸，在同步带和丝杆里选 —— 中长行程下，同步带的成本优势会更明显。

3. 结合产线节拍要求

节拍紧、追求转运效率，优先选同步带提升机，0.5m/s的升降速度能很好地跟上高速产线；节拍要求不高、动作简单，无杆气缸完全够用；丝杆方案则更适合“稳优先、速其次”的精密工位。

4. 对照定位精度要求

只需要上下到位、对精度要求不高，无杆缸提升机性价比最高；需要多层停靠、一般精度要求，同步带就能满足；要求重复定位精准、不能有位置偏差，直接选丝杆方案。

最后也别忽略安全设计。垂直提升机构，异常工况的安全性远比正常运行更重要。断电会不会下滑、断气会不会掉落、急停有没有冲击、超载有没有保护，这些细节必须在选型时确认到位，才能保障长期使用的可靠性。

写在最后

三款提升机对应了三种不同的需求方向：

• 追求低成本、简单两层转运，选LP/P 无杆气缸提升机；
• 高速多层立体回流、看重综合性价比，选LP/B 同步带提升机；
• 高精度高刚性、适配精密工位，选LP/S 丝杆提升机。

没有最好的方案，只有最适合的方案。如果还是拿不准具体选型，也可以提供托盘尺寸、层高、负载、节拍等具体工况，玮创可针对性给出适配的提升机方案，帮你一次搞定产线的垂直转运需求。
