高精度、高速度——环形导轨如何助力产线自动化水平走向新高度？

一条产线的自动化水平高不高，往往不是看单台工艺设备有多先进，而是看物料流转够不够顺畅、够不够精准。在高端制造往精密化、柔性化升级的当下，传统皮带线、链条线在精度、节拍和布局灵活性上的短板越来越明显。而环形导轨输送系统凭借闭环循环、精密定位的特性，慢慢成了3C、锂电、汽车零部件等领域的升级首选。今天就以玮创自动化的环形导轨方案为例，聊聊凭什么说它能帮企业产线自动化水平提上一个台阶。

一、环形导轨到底是什么？核心构成有哪些

简单来说，环形导轨也叫循环导轨系统，是一套靠闭环轨道实现载具连续循环流转的精密输送方案。它的核心价值，是让工件在不同工位之间稳定、精准地有序移动，不用人工周转，也不用反复调整位置，天然适配连续化、自动化的生产模式。

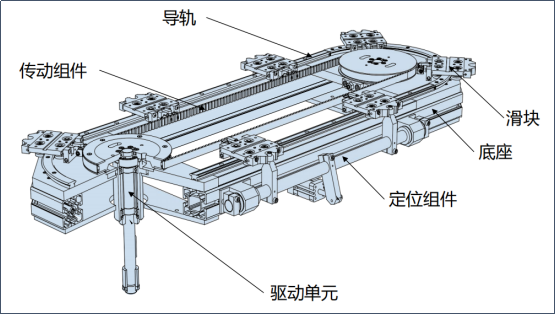

一套完整的玮创环形导轨系统，拆解开主要是五部分，各司其职：

导轨主体：相当于整个系统的骨架，由圆弧导轨和直轨拼接而成，可以组合出不同形状、不同尺寸的闭环路径，是所有运动的基础。

滑块组件：载具和工件的承载平台，沿着导轨轨道滑动，是物料传输的直接载体，数量和间距都可以按需调整。

驱动单元：整条线的动力源，主要分同步带、链条、连杆三种形式，对应不同的负载、速度和场景需求。

定位组件：保证精度的校准器，辅助滑块在指定工位精准停稳，是装配、检测这类精密工序必不可少的部件。

底座与配套机构：除了承载线体的底座，还可以搭配顶升定位单元、提升机这类配件，把上下料、检测等工序直接集成到线体上。

二、主流类型怎么分？分别适合什么场景

环形导轨不是单一产品，会按安装方式、线体形状、传动形式分成不同类型，选对了才能适配自己的产线。

按安装方式分，最常见的是水平安装，也是绝大多数平面生产线的首选——调试简单，通用性强，基本不用对场地做额外改造。如果车间空间比较紧张，或是需要做立体布局，垂直安装会是更划算的选择，把纵向空间充分利用起来，能省下不少占地成本。

按线体形状分，主要是矩形和椭圆两种。矩形导轨结构规整，直线段方便排布工位，适合工序比较多的装配线；椭圆导轨循环起来更流畅，空间利用率高，紧凑型的循环生产线大多会选这种。

而真正决定性能和场景适配性的，其实是传动方式，这也是选型时最核心的判断标准：

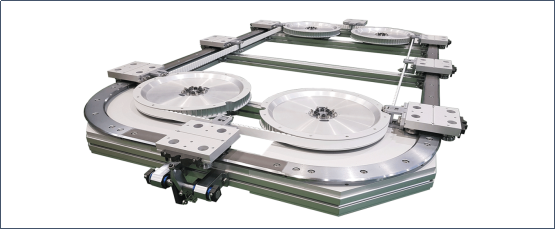

• 同步带传动：同步带环形导轨属于轻载洁净型，运行时没有油污粉尘，噪音也低，基本不用日常维护，3C电子、医疗、食品这类对洁净度要求高的车间，一般优先考虑它。

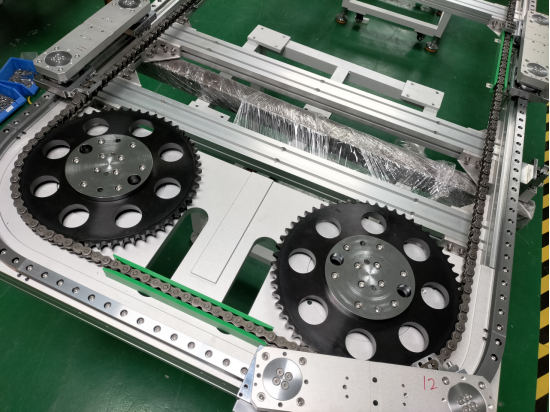

• 链条传动：主打重载和长距离，负载能力强，线体最长能做到80米，汽车零部件、新能源这类需要大规模流水线的行业，用得最多。

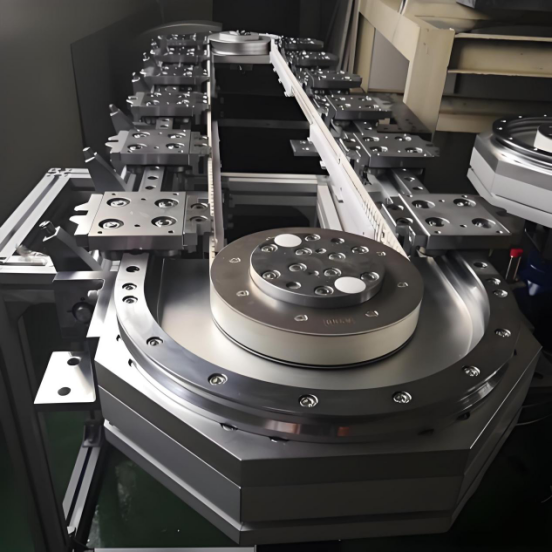

• 连杆传动：走紧凑型高速路线，抗离心力效果好，过弯平稳、冲击小，如果是立式安装，或是工位间距小、节拍要求快的场景，它会更合适。

三、核心性能参数参考

选型不能只看功能描述，核心参数是硬指标。我整理了玮创三款传动形式的核心参数，方便大家对照参考：

当然，这只是基础的额定参数，实际选型还要结合工位数量、精定位需求、载具尺寸、冲击力、工作环境这些具体工况，不能直接硬套数字。

四、四大核心优势，实打实提升产线自动化能力

环形导轨能慢慢成为高端制造的标配，不是靠某一项参数拔尖，而是从精度、效率、成本、灵活性四个维度，解决了传统输送线的很多老问题。

1. 高精度定位，从输送端稳住良率先说大家最关心的精度。配备专用定位机构的情况下，系统重复定位精度能做到±0.05mm，大概是一根头发丝直径的一半，应付3C元件贴装、锂电电芯对齐、汽车零部件精密装配这类工序，基本绰绰有余。 很多人会担心环形结构过弯不稳，容易移位。连杆传动的款式刚好补上了这个短板——抗离心力强，运动冲击小，哪怕高速过弯，载具也能保持平稳，不会因为振动蹭伤工件或是移位，从输送环节就帮着稳住产品良率。
2. 高节拍运行，直接拉满产能效率再说说节拍，这是和产能直接挂钩的指标。连杆传动的滑块移动时间最快能到0.1秒，皮带和链条款也能做到0.8秒，再加上0.3秒的二次定位时间，整体流转节奏很快。对比传统输送线启停缓冲久、定位慢的问题，环形导轨能把单工位的流转时间压缩不少，整线产能自然就提上去了。
3. 低维护成本，减少停机损失对工厂来说，设备买回去只是开始，后期的运维和停机成本，往往才是大头。玮创的环形导轨在这方面做得比较务实：同步带传动的款式不用润滑，也不会产生油污粉尘，日常几乎不用特意维护；链条和连杆款支持分段拆装，出故障或是保养的时候，不用把整条线都拆了，修哪段拆哪段，能省不少停机时间。 而且整套系统对环境的适应性也不错，高温、多尘、有油污的车间也能正常用，长期运行的稳定性比较好，全生命周期算下来，运维成本反而比传统线体更低。
4. 模块化设计，适配柔性生产需求最后是布局的灵活性，这也是环形导轨比传统固定线体好用很多的地方。它采用圆弧导轨加直轨的模块化拼接设计，线体的形状、长度、工位间距都可以按需调整。后面企业要扩产，或是换产品改工艺，直接增减导轨模块和滑块就行，不用推倒重建，改造成本低、周期短，很适合现在多品类、快迭代的柔性生产模式。

五、选型与日常运维的实用建议

很多企业第一次接触环形导轨，容易抓不住选型重点，结合过往接触的案例，给大家提两个实用建议。

选型上，不用盲目追高端参数，先抓核心需求：重载长距离的产线，优先看链条传动；洁净车间轻载场景，优先同步带传动；紧凑型立式布局、节拍要求高的，优先连杆传动。提前把工位数量、精度要求、载具尺寸和承重、车间环境这些信息梳理清楚，方案匹配起来会快很多。

运维上其实也不复杂。同步带传动的款式，日常注意清洁表面粉尘；链条和连杆款，定期检查一下传动部件的磨损和润滑情况，平时打扫的时候顺手擦一擦导轨表面，别让金属碎屑、硬颗粒卡在滚道里，就能大大延长使用寿命。模块化的设计也让换配件很方便，普通运维人员就能操作，不用等厂家上门。

最后

产线自动化升级从来不是为了追热点、赶概念，最终都是为了提效率、降成本、稳品质。环形导轨之所以在高端制造领域普及得越来越快，本质上是刚好踩中了当下制造业对精度、效率和柔性的多重需求。玮创的这套方案，优势也不止是参数好看，更在于它的模块化设计和全场景适配能力，能贴合不同行业的实际工况，把输送环节的价值落到实处。对于想做产线升级的制造企业来说，选一套适配性强、运维省心的输送系统，往往比盲目追求最高参数，要更靠谱、也更划算。
