自动化托盘输送系统选型指南：稳定耐用的支撑单元是标配

在自动化托盘输送系统的选型中，不少人会把注意力放在输送线、驱动、定位单元上，却很容易忽略不起眼的支腿。但作为整条线体的“承重底座”，支腿的稳定性直接影响输送精度、运行噪音甚至设备寿命。如果支腿直接落地，很容易因地面承载力不足出现倾斜、下陷，轻则影响生产节拍，重则带来安全隐患。

一套靠谱的支撑单元，是输送系统长久稳定运行的标配。托盘输送系统资深制造商——玮创自动化的支撑单元系列，凭借分级承重、模块化设计与可靠的耐用性，就成为了众多行业定制自动化产线的选择。

一、玮创支撑单元的四大类别

玮创的支撑单元形成了完整的产品梯度，包含三款不同规格的型材支腿与一款配套基础托座，可适配从轻载到重载、从单层到多层的各类输送场景。

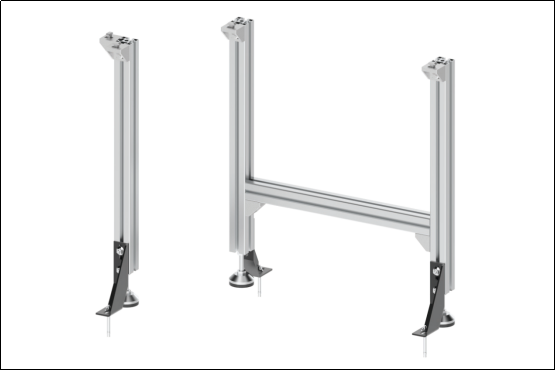

SZL 4545支腿：采用欧标45×45工业铝型材制作，是最基础的通用款支腿，分单层、双层两种款式，另有适配KV弯道的专用版本。依靠型材立柱承接线体重量，底部自带可调脚杯，可微调高度补偿地面不平，安装灵活、性价比高，适合多数常规轻载场景。

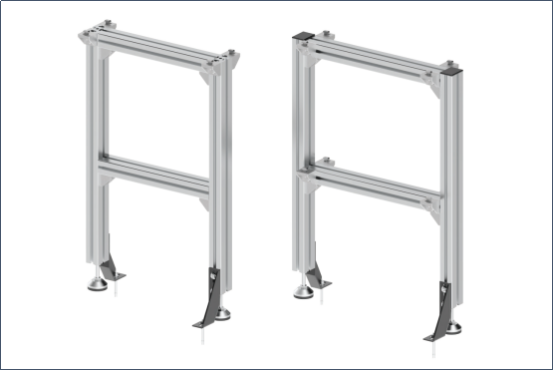

SZ 4560支腿：采用45×60截面铝型材，截面宽度升级，刚性与抗扭能力更强，同样分单层、双层结构。承重与稳定性介于轻型与重载之间，适配性广，是中等负载产线的常用选择，兼顾刚性与安装便捷性。

SZH 4590支腿：采用45×90大截面铝型材，是承重能力最强的一款，同样支持单层、双层定制。大截面立柱抗弯折、抗震动性能突出，即使大宽度、重负载的输送线也能保持稳固，专为重载、宽幅输送场景设计。

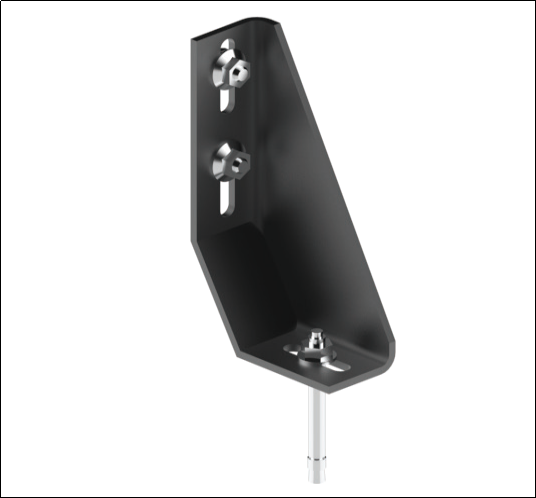

SM 基础托座：这是支腿的标准配套固定件，采用金属底板结构，配套膨胀螺栓将支腿牢固固定在地面，分散下压力，防止支腿沉降移位，是所有支腿落地安装的必备配件。

二、支撑单元在输送系统中的核心价值

支撑单元对整条托盘线的稳定性至关重要，核心价值体现在四个方面。

1、分级承重，稳定可靠 三款支腿对应不同承重等级，从轻型小件到重型工件都能匹配，型材结构强度经过工况验证，可有效减少线体晃动，保障输送与定位精度。

2、模块化设计，安装维护便捷 全部采用标准化型材拼接结构，现场组装快捷，高度可通过脚杯灵活调节；后期产线改造、移位也能快速拆装复用，维护成本低。

3、耐腐耐候，环境适应性强 铝型材本身具备良好的耐腐蚀性，常规工业环境、干燥车间都能稳定使用，不易生锈老化，使用寿命长。

4、规范落地，保护车间地面 搭配SM基础托座安装，可分散支腿对地面的压强，避免地面压裂、刮伤，同时减少设备运行震动对地面的传导。

三、典型适用场景

玮创支撑单元的适配场景很广，只要涉及托盘输送设备的支撑承重都可应用，典型场景包括：

• 3C电子、小型家电等轻载装配线，推荐选用SZL 4545支腿，满足常规输送需求；
• 汽车零部件、电机制造等中等负载产线，推荐选用SZ 4560支腿，兼顾强度与成本；
• 新能源动力电池、重型钣金等重载输送线，推荐选用SZH 4590支腿，保障重载稳定性；
• 所有车间落地安装的输送系统，均需搭配SM基础托座固定，保障设备安全。

四、支撑单元选购的三个关键技巧

①看原材料 优先选择标准欧标工业铝型材的支腿，不同截面规格对应不同承重等级，避免选用薄料非标型材，防止长期使用变形。

②看核心参数 选型时重点关注适配托盘宽度、支腿间距、高度范围等参数，可参考下表匹配：

③看安装细节 优先选带可调脚杯的款式，方便调平；托盘宽度≥640mm时，建议额外加装横向加固型材；落地安装务必配套专用基础托座，不要直接固定在地面。

五、使用与维护注意事项

1.安装使用中避免与尖锐硬物直接磕碰，防止型材变形、脚杯螺纹损坏，影响调平精度。

2.严格遵守额定承重要求，严禁超载使用，支腿间距不可超出最大推荐值，避免线体下垂变形。

3.尽量安装在干燥通风的环境，避免长期暴晒或强腐蚀环境，减缓型材与配件老化速度。

4.定期检查支腿结构，若出现明显裂纹、变形或脚杯失效，需立即停止使用并更换，消除安全隐患。

最后

对于自动化托盘输送系统而言，支撑单元从来不是可有可无的配件，而是整条线稳定运行的基础与安全保障。选对适配的支腿，不仅能保障输送精度与运行寿命，也能减少后期维护的麻烦。玮创自动化作为深耕智能输送领域的厂商，拥有全系列输送系统配套产品，可根据不同产线的负载、布局与环境需求，提供适配的支撑单元方案与整体输送系统配置，帮助客户打造稳定、高效、高性价比的自动化输送产线。
