Ring Speed Chain: Intelligent Conveying Engine for Modern Manufacturing Industry

在工业自动化浪潮中，环形倍速链以​​闭环高效、柔性适配​​的特性，悄然重塑着生产线物流系统的底层逻辑。这种看似简单的机械装置，通过精妙的差速原理，让工装板以链条速度2-3倍疾驰，成为电子装配、汽车制造等领域的隐形加速器。

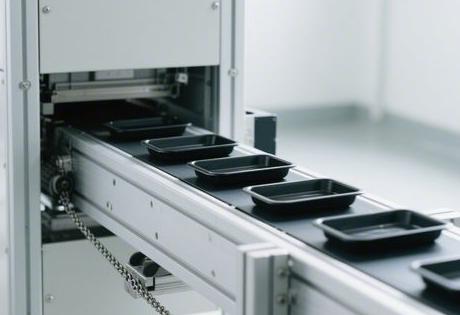

环形倍速链

​​​​一、差速奥秘：滚轮与滚子的物理博弈​​​​

The nature of the multiplier chain's growth rate is​直径差的动能转化​::

  • ​Core formula​：工装板速度 = (1 + 滚轮直径/滚子直径) × 链条速度
  • ​​现实约束​​：受节距限制，滚轮直径通常≤3倍滚子直径，故实际增速多为2.5-3倍
  • ​Material evolution​：工程塑料滚轮（静音耐磨）逐步替代金属滚轮，但重载场景仍依赖钢制滚子链

​personal experience​：许多企业过度追求理论增速比，却忽略摩擦系数对实际速度的衰减。杭州某工厂实测显示，未做润滑优化的链条，实际速度仅为理论值的82%。

​​​​二、结构精要：环形闭环的模块化创新​​​​

环形倍速链的高效运转依赖三大核心模块：

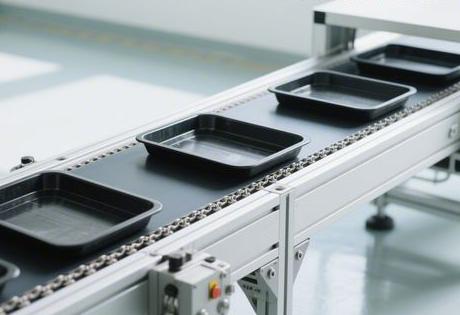

环形倍速链

​​1. 连接关节的两种生命线​​

  • ​​螺栓连接​​：中小型链首选，维护便捷但需定期紧固（松动率达12次/年）
  • ​​销轴连接​​：重载场景刚需，承载力提升40%但拆卸需专业工具

​​2. 空间折叠术​​
双层环形设计通过​Elevating transplanting mechanism​实现立体输送：

Image Code
graph TB
A[上层工装板载物输送] --> B{顶升平移台}
B --> C[Lower empty plate reflux]
C --> D[配重平衡系统]


#svgGraph09027009358672{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#svgGraph09027009358672 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#svgGraph09027009358672 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#svgGraph09027009358672 .error-icon{fill:#552222;}#svgGraph09027009358672 .error-text{fill:#552222;stroke:#552222;}#svgGraph09027009358672 .edge-thickness-normal{stroke-width:1px;}#svgGraph09027009358672 .edge-thickness-thick{stroke-width:3.5px;}#svgGraph09027009358672 .edge-pattern-solid{stroke-dasharray:0;}#svgGraph09027009358672 .edge-thickness-invisible{stroke-width:0;fill:none;}#svgGraph09027009358672 .edge-pattern-dashed{stroke-dasharray:3;}#svgGraph09027009358672 .edge-pattern-dotted{stroke-dasharray:2;}#svgGraph09027009358672 .marker{fill:#333333;stroke:#333333;}#svgGraph09027009358672 .marker.cross{stroke:#333333;}#svgGraph09027009358672 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#svgGraph09027009358672 p{margin:0;}#svgGraph09027009358672 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#svgGraph09027009358672 .cluster-label text{fill:#333;}#svgGraph09027009358672 .cluster-label span{color:#333;}#svgGraph09027009358672 .cluster-label span p{background-color:transparent;}#svgGraph09027009358672 .label text,#svgGraph09027009358672 span{fill:#333;color:#333;}#svgGraph09027009358672 .node rect,#svgGraph09027009358672 .node circle,#svgGraph09027009358672 .node ellipse,#svgGraph09027009358672 .node polygon,#svgGraph09027009358672 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#svgGraph09027009358672 .rough-node .label text,#svgGraph09027009358672 .node .label text,#svgGraph09027009358672 .image-shape .label,#svgGraph09027009358672 .icon-shape .label{text-anchor:middle;}#svgGraph09027009358672 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#svgGraph09027009358672 .rough-node .label,#svgGraph09027009358672 .node .label,#svgGraph09027009358672 .image-shape .label,#svgGraph09027009358672 .icon-shape .label{text-align:center;}#svgGraph09027009358672 .node.clickable{cursor:pointer;}#svgGraph09027009358672 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#svgGraph09027009358672 .arrowheadPath{fill:#333333;}#svgGraph09027009358672 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#svgGraph09027009358672 .flowchart-link{stroke:#333333;fill:none;}#svgGraph09027009358672 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#svgGraph09027009358672 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#svgGraph09027009358672 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#svgGraph09027009358672 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#svgGraph09027009358672 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#svgGraph09027009358672 .cluster text{fill:#333;}#svgGraph09027009358672 .cluster span{color:#333;}#svgGraph09027009358672 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#svgGraph09027009358672 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#svgGraph09027009358672 rect.text{fill:none;stroke-width:0;}#svgGraph09027009358672 .icon-shape,#svgGraph09027009358672 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#svgGraph09027009358672 .icon-shape p,#svgGraph09027009358672 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#svgGraph09027009358672 .icon-shape rect,#svgGraph09027009358672 .image-shape rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#svgGraph09027009358672 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;}


上层工装板载物输送




顶升平移台




下层空板回流




配重平衡系统




能耗比单层高18%，但空间利用率提升200%

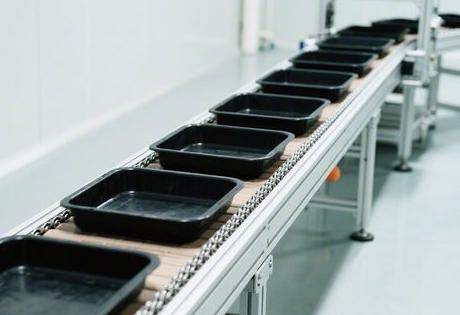

环形倍速链


​​3. 神经中枢控制系统​​

三菱PLC+变频驱动实现​​毫米级停位精度​​，结合RFID实现工装板全流程追踪




​​​​三、选型战场：环形VS双层的战略抉择​​​​






dimension (math.)
环形倍速链
Double Speed Chain






​efficiency​
短距输送节拍≤14秒
长路径效率衰减15%




​​承载力​​
最大500kg/工位
推荐≤300kg（防层间干涉）




​​空间​​
水平面闭环
​​垂直方向扩容​​




​(manufacturing, production etc) costs​
安装成本低，维护便捷
初始投入高25%，维保复杂








​​场景化选择​​：汽车零部件产线首选环形链（重载高效），消费电子则倾向双层链（轻量化+空间压缩）






​​​​四、行业渗透：从汽车工厂到芯片实验室​​​​




  • ​​新能源电池包​​：耐150℃链条+导电轮静电释放，解决老化车间输送难题
    •

  • ​semiconductor package​：铝合金导轨+纳米涂层，实现万级洁净室无尘输送
    •

  • ​​机场物流​​：环形拓扑分拣效率达3000件/小时，错误率＜0.01%
    •



​case of sabotage​：某杭州企业将环形倍速链改造为​Mobile assembly platforms​——工装板集成气动夹具，输送途中完成80%螺丝锁附工序，产线节拍缩短37%。




​​​​五、技术深水区：精度与成本的博弈​​​​


​​1. 长线体变形破解术​​




  • 分段张紧（单段≤12m）+激光校准，直线度偏差≤1mm/m
    •

  • 安徽某项目实测：30m线体采用5段式设计，变形量减少76%
    •



​​2. 静音革命三重奏​​




  • 工程塑料链替代金属链
    •

  • 阻尼脚杯吸收振动能
    •

  • 封闭式链槽阻隔声波

→​噪声从90dB降至68dB​​（达国标Ⅱ类区标准）
    •



​​3. 能效黑洞挖掘​​

变频器待机功耗从1.2kW降至0.45kW，年省电费≈设备价的18%




​​​​六、未来图景：可重构制造系统的核心血管​​​​




  1. ​The Modular Revolution​：标准化接口实现L型→U型布局72小时切换，转产时间压缩至4小时
    2.

  2. ​digital twin operations and maintenance (DTOM)​：轴承温度/电流波动实时映射，故障预警准确率提升至92%
    3.

  3. ​​碳足迹博弈​​：铝型材导轨回收率95% vs 碳纤维工装板减重40%
    4.





​Exclusive data​：2024年长三角企业调研显示，采用智能倍速链的工厂，物流人力成本下降53%，但机电工程师需求增长210%——​​自动化催生技术蓝领新物种​.






​​自问自答核心命题​​

​​Q：环形倍速链的致命弱点是什么？​​

A.​环境温度敏感性​​！塑料链条在60℃以上易变形，浙江某车企夏季停产事故源于未披露车间温度波动。


​​Q：为何汽车厂宁选环形链不用智能AGV？​​

A.​刚性节拍控制​​优势。苏州某产线对比显示：倍速链停位精度±1mm，AGV则受射频干扰达±5mm。


​​Q：下一代突破方向？​​

A.Magnetic Levitation Speed Chain​实验线已在上海测试，无接触传动使噪音降至55dB，增速比突破5倍——但度电成本仍是传统链的3.2倍。
