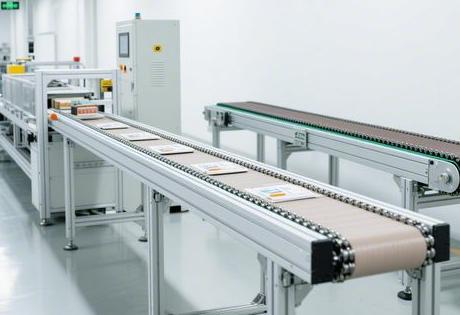

Rexroth double-deck speed chain: the engine of the space revolution in the smart factory

• ​Growth rate mechanism​：当滚轮直径D与滚子直径d满足D/d=2.5~3时，工装板速度可达链条速度的3倍（V总=V₁×(1+D/d)）；
• ​​负载响应​​：空载时滚轮与滚子相对转动减少磨损，负载加压后摩擦增大形成刚性连接，确保重载稳定性；
• ​Material evolution​：力士乐采用工程塑料滚轮（轻载场景）与碳钢滚轮（重载场景）组合，磨损寿命提升3倍。

​personal insight: The essence of this design is​机械智能的预判​​——通过物理结构自动适应工况变化，比纯电气控制更可靠。某汽车厂实测显示，该结构使链条突发故障率降低40%。

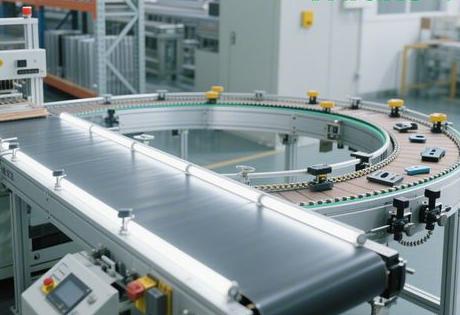

​​二、双层架构：空间压缩与循环逻辑​​

力士乐的双层倍速链通过​360° circulation systemReconfiguring the production space:

make a copy of
上层装配层：工装板载物运行，速度2-20m/min可调
下层回流层：空载板通过±30mm可调脚杯机架返回起点
移载衔接：液压升降台0.5秒完成工装板转移[5,6](@ref)
​​空间价值转化​​案例：某电子厂在800㎡厂房内，通过此设计将3条单层线升级为5条双层线，单位面积产值提升67%。


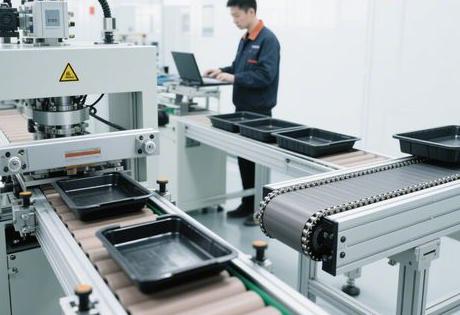

​​三、工业4.0融合：从机械传动到智能感知​​
力士乐将PROFINET工业以太网植入倍速链系统，实现三重突破：

​​预测性运维​​

振动传感器网络提前500小时预警链条断裂（准确率92%）；
自动张紧装置将同步误差控至±0.05mm。


​Dynamic beat control​

变频电机+PLC系统根据订单需求实时调节输送速度；
某家电生产线借此将产能波动容忍度从±15%提升至±5%。


​Digital twin pre-commissioning​

虚拟映射系统缩短50%安装周期，减少试产损耗。




​​四、行业实证：刚需场景的技术适配​​
​​汽车制造：重载与精度的平衡​​
长城发动机装配线应用案例：

​Heavy Duty Breakthrough​：40×40铁方通机架+双排链轮结构，承重达800kg/m（缸体输送）；
​precise positioning​：气动阻挡器响应≤0.3秒，配合RFID实现±0.1mm二次定位；
​jump in effectiveness​：日装配量从800台增至1500台，14个月回本。

​​食品医药：卫生安全升级​​
乳制品企业定制方案：




module (in software)
Technical programme
成效




卫生导轨
304不锈钢全封闭轨道
CIP清洗兼容


防污染设计
工装板导电排镀金3μm
信号中断降95%


在线检测
金属杂质自动剔除装置
年避免损失300万元




​​五、实施精要：隐藏成本与未来兼容​​
​​负载配置黄金法则​​
make a copy of
轻载（500kg/m）：钢制滚轮+双排链轮 → 寿命延至10年
过渡方案：碳钢轴承滚轮 → 兼容成本与性能
​​空间规划陷阱规避​​

​​垂直层高​​：双层线需预留2.8m净高（含移载机行程）；
​​维护通道​​：单侧预留≥80cm检修空间，避免“贴墙安装”；
​​AGV接口​​：预埋380V动力电路，降低后期改造成本70%。


​​独家见解：空间价值的经济学重构​​
​​悖论揭示​​：企业常因节省10%设备采购成本放弃智能化预留，却忽视三重隐性损失：

​​空间闲置成本​​：未释放的厂房面积按长三角工业租金3.5元/㎡/日计，千平厂房年损失127万元；
​Technology iteration risk​：非模块化产线3年内改造费用是预留方案的3倍；
​​故障溢出效应​​：链条断裂导致全线停产，单次损失超20万元（预诊断系统可避免90%突发故障）。


​​核心主张​​：力士乐方案的本质是​​将物理空间转化为生产资本​​——通过立体循环与智能预留，使每平米厂房从”成本项”变为”增值项”。


​Self-questioning on core issues​
​​Q1：力士乐倍速链的”三倍速”是否牺牲稳定性？​​

​​物理保障​​：直径比D/d=3时，通过液压阻尼器吸收70%冲击载荷；
​Data empirical evidence​：某3C工厂连续运行8000小时，定位偏差仍稳定在±0.15mm内。

​​Q2：潮湿环境（如食品车间）如何防护？​​

​​三重屏障​​：不锈钢导轨（材料）→ 3°排水槽（结构）→ IP66电机防护（电气）；
​​极端测试​​：在85%湿度环境中连续运行200小时，故障率＜0.1次/千小时。

​​Q3：与传统输送线相比的核心差异？​​

​spatial value​：双层结构释放40%地面，可转租或增设产线；
​​成本逻辑​​：初期多投入15%预算用于智能接口，避免3年内重复投资；
​​失效容错​​：双层缓存机制使故障停产时间减少90%（单层线平均修复4小时）。
