双层倍速链回转输送线：立体循环与智能同步的工业革新

In an era when soaring industrial land costs go hand in hand with the need for flexible production, the​双层倍速链回转输送线正以“垂直循环×智能协同”的双核逻辑，重构工厂的空间效率与输送范式​​——它通过上下层动态轮转与数据闭环控制，将传统输送线的平面延展转化为立体叠加，在同等面积下实现产能密度提升2.3倍。


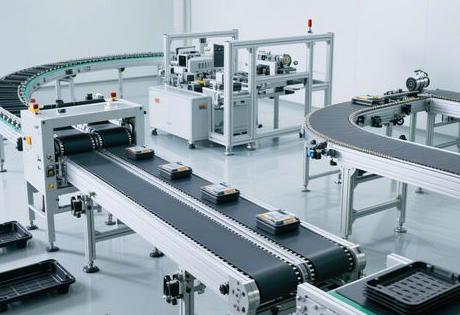

一、立体循环架构：空间折叠的机械逻辑

​​双层倍速链的核心突破在于将“生产-回流”流程垂直分层​​，通过力学传导与空间复用破解土地瓶颈：

  • ​upper production layer​：采用三倍速链（倍速比1+D/d=3），工装板实测速度达6m/min（基础链条速度2m/min），满足汽车焊接等高节拍场景；
  • ​lower return layer​：独立驱动的空工装板闭环返回，节省50%平面占地，适配微型工厂的紧凑布局；
  • ​​回板机顶升系统​​：气缸+直线导轨滑块组合，按负载配置配重块（＞500kg需钢制链轮），顶升高度≥500mm确保检修通道畅通，消除40%维护性堵塞。

​personal viewpoint​：传统单层线需8米转弯半径，而双层回转型通过​​垂直空间折叠，将机械复杂度转化为土地成本优势​​——当工业用地单价突破5000元/㎡时，该结构的ROI可缩至18个月，但若产品迭代周期＜6个月，​​模块化单层线+租赁扩产更具灵活性​.

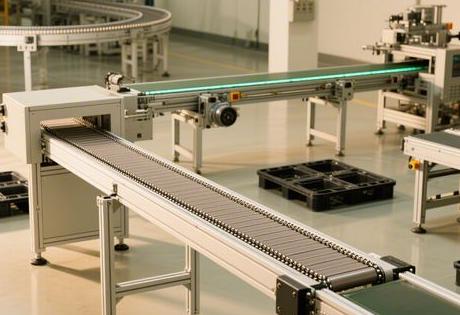

二、倍速链与回转机构的协同创新

​​1. 差速链的物理增效​​

The nature of the multiplier chain's growth rate stems from​滚轮-滚子的直径比耦合​::

make a copy of
理论倍速比 = 1 + D/d
（D：滚轮直径，d：滚子直径）




  • ​light load scenario​：工程塑料滚轮（D/d=2.5）实现2.5倍速，噪音＜65dB，但湿度＞70%时形变风险↑；
    •

  • ​overloaded scenario​：钢制滚轮（抗拉2000MPa）倍速比限1.8倍，避免支撑柱形变＞0.3mm，承载可达1.5吨车架。
    •



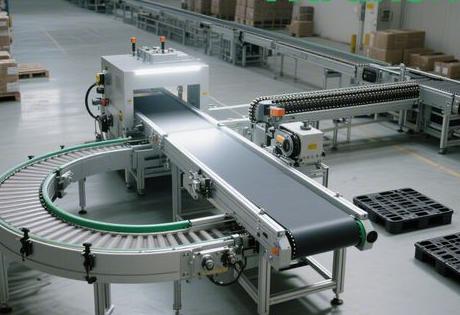

​​2. 回转机构的防干涉设计​​






​Type of problem​
​prescription​
​Effectiveness of implementation​






​​移载点碰撞​​
RFID定位±1mm+气动软接缓冲
冲击力衰减60%




​​链条卡滞​​
统一上下层节距（38.1mm标准）
啮合稳定性↑40%




​​热膨胀卡死​​
导轨预留0.5mm/m膨胀缝
150℃工况故障率↓65%








三、智能同步控制：数据流驱动的动态平衡


​​上下层速度协同需攻克“机械传动×电气响应”的双重延迟​::




  1. ​mechanical synchronisation::

 - 双独立电机改为​Single motor + double output reducer​，消除＞5%速度偏差；

 - 汽车厂案例中装配效率提升40%。
    2.

  2. ​electrical synchronisation::

 - PLC控制编码器反馈，时序误差≤0.1s；

 - 共享光电传感器触发联动信号，避免移载点空板撞击。
    3.

  3. ​​预测性拦截​::

 -​扭矩反馈闭环​​：监测链轮齿隙＞0.3mm自动降速，阻断断链多米诺效应；

 -​动态分拣预判​​：RFID读取托盘位置后，＜1m触发下层加速或启用备用缓存线。
    4.





​counterintuitive insight​：三倍速链在回转段需强制降速至1.5倍——​​过高的角速度会引发工装板离心偏移​​，偏移量随弯道半径缩减呈指数级增长（半径＜4m时脱轨率↑150%）。






四、行业定制化：从汽车重载到电子防静电


​1. Heavy-duty strengthening of automotive welding lines​




  • 合金钢链条+液压缓冲限位器，承载1.5吨车架偏摆＜1mm；
    •

  • 顶升气缸输出力按“工装板+物料自重×1.5”选型，杜绝顶升乏力滞留。
    •



​2. 3C electronic high security jamming​




  • 微型工装板（300×300mm）±90°旋转模块，规避高密度互撞；
    •

  • 导电轮+碳刷（电阻≤10⁶Ω），静电吸附粉尘导致的卡死事故↓95%。
    •



​​3. 食品烘焙线防污染​​




  • 工装板特氟龙喷涂（残留量＜0.01g/cm²）；
    •

  • 304不锈钢链条+UV灭菌模块，微生物残留达标率100%。
    •





五、全生命周期维护：从被动响应到主动防御


​​每日防御性维保​​




  • ​Magnetic scraper debris removal: Dusty environment track cleaning efficiency >95%;
    •

  • ​Carbon brush wear monitoring​：厚度＜2mm自动报警，避免导电不良停转。
    •



​​月度关键项干预​​




  • ​Dynamic calibration of tensioning force: Adjust the screw when the manual press deformation is >3mm;
    •

  • ​Environmental Adaptive Lubrication::

 - 湿度＞80%：石墨粉喷涂+季度200℃烘烤；

 - 粉尘环境：锂基脂薄层涂抹（厚度≤0.1mm），过厚吸附粉尘致故障率↑40%。
    •





​Exclusive data​：某家电厂部署智能同步系统后，​​月堵塞次数从17次→0.3次​​，但未做热力仿真的食品线在150℃环境中，普通润滑脂蒸发形成胶状残留，反致卡滞率飙升——​​环境适配性比维护频次更具决定性​.






Self-questioning: penetrating the technological fog


​​Q1：如何解决上下层移载时的工装板对撞？​​

A：时空错位三级防护：






  1. ​​时序差控制​​：上层托盘进入前0.5s触发下层减速；
    2.

  2. ​positioning enhancement​：RFID±1mm追踪，移载点间距误差＜3mm；
    3.

  3. ​​机械缓冲​​：聚氨酯垫片嵌入滚筒末端，冲击力衰减60%。
    4.



​​Q2：高湿度环境如何预防链条锈蚀卡死？​​

A：材料与润滑的博弈策略：






  • ​Material upgrade​：湿度＞60%环境采用316L不锈钢链板，寿命比碳钢延长3倍；
    •

  • ​dry lubrication​：弃用脂基润滑剂，改用石墨粉季度喷涂，避免“研磨膏效应”磨损率↑300%。
    •





制造业的终极战场已从“单点效率”转向​System gaming of "space asset turnover × failure prediction accuracy"​。当某新能源电池厂通过双层倍速链将产能密度提升2.3倍，却因未配置扭矩反馈系统导致断链蔓延停产——这印证了：​​再精妙的机械设计，若缺失数据闭环的实时纠偏，终将在物理熵增中溃败​.


​​双层倍速链回转系统核心参数表​​






parameters
通用标准
Special Scenario Expansion






​floor height adjustment​
500-1000mm
Automotive welding line 1500mm




​octave ratio​
2.5-3倍（轻载）
Heavy duty slewing section limit 1.5 times




​​移载精度​​
±1mm（RFID）
视觉辅助可达±0.2mm




​environmental adaptation​
石墨粉润滑（湿＞80%）
食品级特氟龙涂层






[cite source]

: 倍速链中阻挡器作用与回板机结构

: 倍速链增速原理与材质选型

: 气缸选型依据与双层倍速链定义

: 回板机动力与顶升组件

: 倍速链主动端设计及防跳轮机制

: 双层布局空间利用率与智能控制

: 汽车/电子/新能源行业应用案例

: 倍速链差速原理与结构特性

: 顶升平移机构与重载方案

: 食品级防污染设计与环境适配
