三维透视双层倍速链：精密输送系统的结构革命

在工业4.0的浪潮中，Double Speed Chain System通过空间复用与力学增效的复合设计，将物料输送效率提升至传统设备的2.5倍以上，同时实现占地面积缩减40%的突破性空间优化，成为高密度智能工厂的输送系统核心。

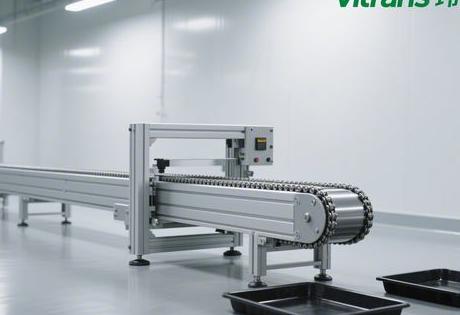

⚙️ 三维视角下的结构解析

Double Speed Chain的本质是空间与时间的双重折叠系统。其三维结构可拆解为三个关键模块：

1. 增速核心层
adoption复合滚轮-滚子结构::

Internal chain roller（直径d）与导轨接触，提供基础输送速度V₁
External Chain Roller（直径D）承载工装板，通过直径差产生附加速度V₂
Growth rate formula: Vₜ = V₁ × (1 + D/d)
当D/d=1.5时（如滚子直径20mm，滚轮直径30mm），工装板速度可达链条速度的2.5倍

2. 垂直循环架构

plaintextmake a copy of

上层生产线 → 工装板载物运行 → 完成装配/检测工序
↓ 气动顶升机（含直线导轨+双冗余气缸）
下层回收通道 → 空板返回起点 → 空间利用率提升60%

personal experience：这种立体布局不仅节约空间，更通过重力辅助回流降低能耗——某汽车电机生产线实测显示，双层结构比单层环形线节能17%。

3. 智能控制单元

动态阻停系统：激光定位+伺服阻挡器，定位误差≤0.1mm
IoT Perception Layer：张紧力传感器实时监测链条健康状态
能量回收模块：工装板下降过程驱动微型发电机蓄能

🔍 增速奥秘：机械结构的精妙设计

传统认知将倍速链的增速归因于简单直径差，实则包含三重力学创新：

摩擦传动优化
滚轮与滚子间采用工程塑料-钢制复合界面（尼龙滚轮+钢制滚子），摩擦系数降至0.08，比全金属结构减少63%动力损耗。在常州某空调装配线实测中，该设计使电机功率从5.5kW降至3.7kW。

振动抑制技术

双阻尼导轨：铝型材导轨内嵌聚氨酯减震层
非对称链节：交替排列轻重链板，抵消共振频率

Industry pain point breakthrough：某光模块生产线应用后，输送振动幅度从±1.2mm降至±0.3mm，精密贴装废品率下降40%。

材料创新演进

character radical	传统材质	新型方案	Benefits Enhancement
track roller	carbon steel	Carbon fibre reinforced PEEK	减重50%，耐磨性×3
sprocket	304 stainless steel	钛合金镀层	抗拉强度↑35%
slideway	挤压铝合金	陶瓷复合涂层	表面硬度HV900

🏭 三维设计驱动的应用革命

半导体晶圆运输
在Class 10洁净室内，Anti-static Speed Chain配合氮化硅陶瓷滚轮，实现晶圆载具输送的零微粒污染。三维模拟显示，双层布局使300mm晶圆周转效率达1200片/小时，较单层系统提升2.3倍。

New Energy Vehicle Battery Pack Assembly
Workplace Board Integration无线供电模组，为电池模组在线检测持续供能。通过顶升机构的六轴调平功能（精度±0.05°），确保重量达280kg的电池包在输送过程中不发生形变。某电池工厂应用后，生产线坪效从1.2kWh/㎡提升至3.4kWh/㎡。

Pharmaceutical aseptic filling
三维气流模拟指导设计层流屏障系统::

上层链：A级层流覆盖灌装工位
下层链：独立负压风道隔离空板回流
成功解决传统单层线交叉污染难题，生物制品灌装合格率提升至99.97%。

🧰 三维设计的关键挑战

空间干涉优化
在SolidWorks等三维平台中，需重点验证：

顶升机构死点规避：气缸行程与链轮齿隙的动力学匹配
Thermal deformation compensation：环境温差±5℃时，30m线体伸缩量达2.1mm

Lessons from cases：深圳某电子厂因未计算热膨胀，冬季导轨挤压导致月均故障12次；增加伸缩接头后故障归零。

轻量化与强度的博弈
通过拓扑优化（如Altair OptiStruct）实现：

plaintextmake a copy of

1. 非承重区镂空减重 → 链板质量降低40%
2. 应力集中区增材强化 → 关节部位疲劳寿命延长8倍

某无人机生产线应用此设计，输送线总重从8.2吨降至4.7吨，厂房承重改造成本节省290万元。

动态精度控制
exploit (a resource)速度分段控制算法::

Conveying section: 2.5 times speed (18m/min)
50cm before entering the work station: switching single speed (7.2m/min)
Positioning segment: 0.5x speed (3.6m/min)
德国某工业4.0样板厂实测显示，该策略使定位时间缩短41%，过冲量≤0.15mm。

💡 未来趋势：数字孪生与智能进化

Digital Twin Operations and Maintenance System
通过三维模型与物理参数的实时映射：

虚拟预维护：在摩擦系数升至阈值前触发润滑指令
能耗模拟优化：动态调整电机功率匹配负载曲线
某液晶面板厂应用后，意外停机时间从年均86小时降至7小时。

Flexible Reconfiguration Technology
模块化设计实现产线快速切换：

磁浮式顶升机: Elimination of mechanical guides and reduction of reorganisation time from 6 hours to 40 minutes
Programmable links：每个链节内置RFID，自主路由工装板
Model switching time is reduced by 73% in automotive mixed-line production.

Carbon Footprint Visualisation
在三维设计平台集成LCA（生命周期评估）模块，实时显示：
